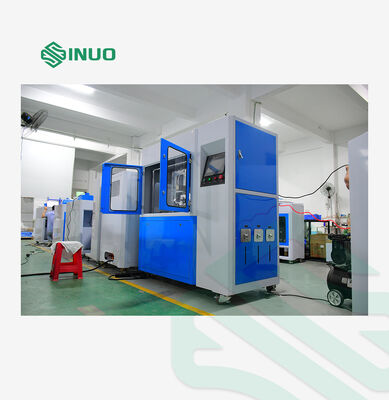

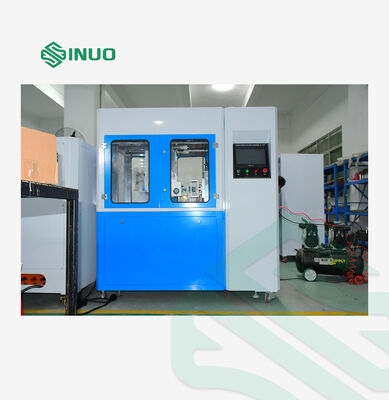

تستر کانکتور شارژ خودروی برقی IEC 62196-1، تستر دوام کشش دوشاخه سروو و ظرفیت قطع

محتوای آزمایش

a) شکستن و ظرفیت b) کار عادی

محدوده نمونه های آزمایش

تفنگ شارژ AC و DC

ایستگاه آزمایش

واحد واحد

روش کنترل الکتریکی

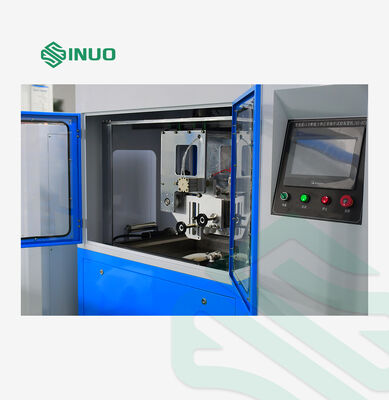

Mitsubishi PLC کنترل هوشمند یکپارچه، 7 اینچ رنگ رابط لمس انسان-ماشین عملیات

حالت کار

عملکرد دستی یا برنامه کنترل شده

عملکرد

این تابع شبیه سازی عملکرد عادی رابط شارژ را دارد که می تواند عملکرد پلاگین و کشیدن رابط شارژ را تحقق بخشد.همچنین دارای تنظیم قابل برنامه ریزی سرعت آزمایش است.زمان آزمایش و زمان آزمایش

حالت درایو

موتور سرو حرکات وصل کردن و جدا کردن و حرکات چرخش و رطوبت مایع را هدایت می کند.و سیلندر کمکی متوجه باز و بسته شدن مکانیسم قفل سوئیچ.

دستگاه نمونه گیری و روش قفل

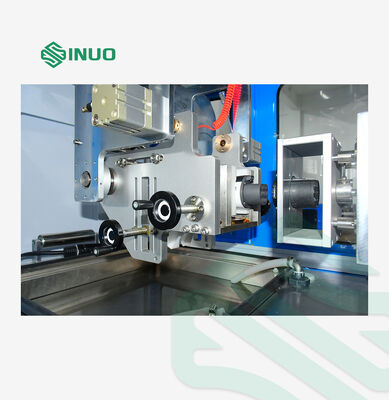

کلیمپ مکانیکی، X/Y/Z کلیمپ سه بعدی قابل تنظیم، موقعیت نقطه کلیمپ قابل تنظیم، کلیمپ جهانی مناسب استاندارد ملی، استاندارد آمریکایی،رابط های شارژ استاندارد اروپایی AC/DC


باز کردن اتوماتیک

مجهز به مکانیسم فلیپ خودکار در کلیمپ تفنگ شارژ، که می تواند 90o برگردانده شود و زمان نگه داشتن فلیپ می تواند به صورت خودسرانه در محدوده (0 ~ 600) s تنظیم شود،که می تواند آزمایش غرق شدن محلول را برای IEC 62196-1 انجام دهد:2022 بند 233.2.

تعداد آزمایشات

0~999999 بار، می تواند از قبل تنظیم شود، به طور خودکار متوقف می شود زمانی که شمارش به مقدار تنظیم شده می رسد

زمان هدایت ظرفیت شکستن

1-999.9s، می تواند از قبل تنظیم شود (استانداردی که تماس الکتریکی را برای بیش از 4s و حداقل 2s حفظ می کند)

نرخ وصل و خارج کردن

0-10 بار/دقیقه، می تواند از قبل تنظیم شود (3.75 چرخه/دقیقه، 7.5 ضربه/دقیقه)

ضربه ی آزمون

0-150mm، می تواند از قبل تنظیم شود (فاصله بین پلاگین آزمایش و سوکت آزمایش ≥50mm است)

سرعت آزمایش

0-1100mm/s می تواند به طور مستقیم بر روی صفحه لمسی تنظیم شود

نمایش ارزش نیروی

مجهز به یک سنسور نیروی 50 کیلوگرم که می تواند ارزش نیروی را در زمان واقعی کنترل کند، یک منحنی نیروی-زمان را شکل دهد، حداکثر نیروی ورودی و نیروی استخراج را نشان دهد،و نشان دادن ارزش نیروی فعلی، محدوده ارزش نیروی (0 ~ 500) N

دستگاه قفل

این دستگاه دارای عملکرد فشار خودکار دستگاه قفل مکانیکی برای شبیه سازی شرایط عادی کار است.

مخزن محلول

مجهز به یک مخزن محلول است که می تواند IEC 62196-1:2022 بند 23 را در بر بگیرد.3.2 محلول آب نمک و گرد و غبار شبیه سازی شده، لطفا توجه داشته باشید که محلول باید توسط کاربر آماده شود

الزامات غوطه ور شدن محلول

تعداد غوطه ور کردن، زمان غوطه ور کردن، زمان خشک کردن، زمان وصل کردن و خارج کردن و زمان چرخه را می توان تنظیم کرد

بار

خارجی، می تواند با SN2217-480V250A کار کند

عملکرد تشخیص

هنگامی که بار متصل می شود، می تواند آلارم قطع مدار را درک کند و زمان های فعلی را ثبت کند.

حفاظت از ایمنی

حفاظت از زمین، محافظت از اتصال کوتاه، حفاظت از بیش از حد
