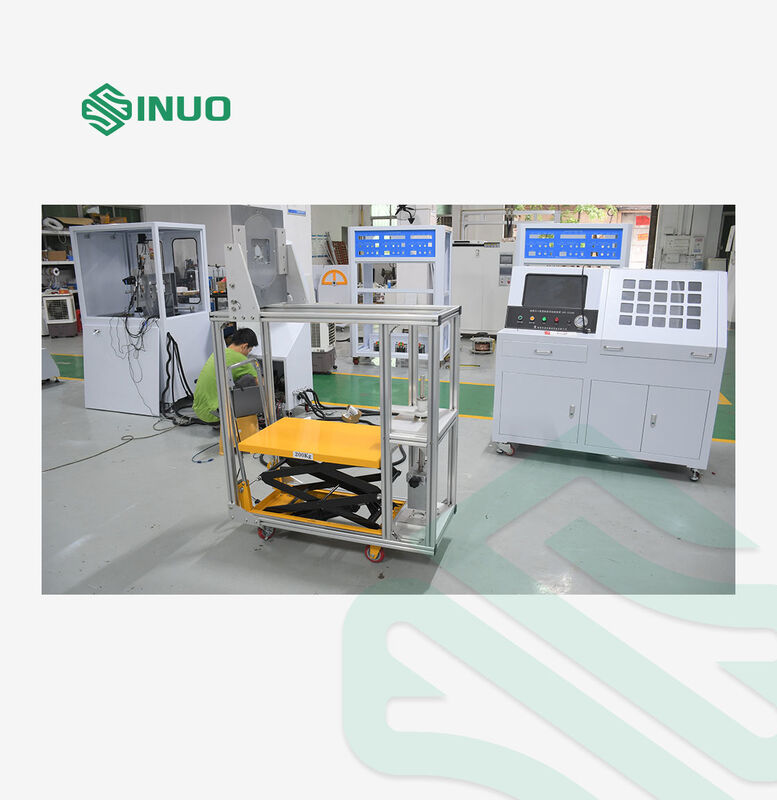

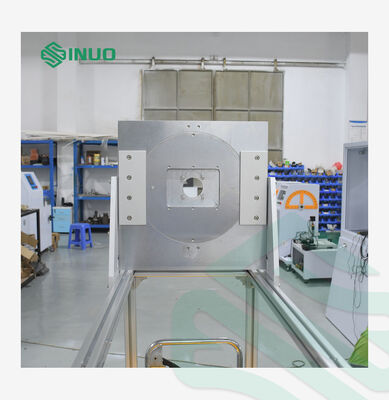

دستگاه تست بار مکانیکی کانکتور شارژ EV IEC 62196-1

محدودیت نمونه آزمایشی:کانکتورهای شارژ

هدف آزمون:کانکتور شارژ باید برای قرار دادن و خارج کردن آسان تفنگ شارژ طراحی شود و از جدا شدن تفنگ از سوکت در حالت عادی جلوگیری کند. این آزمایش بررسی می کند که آیا حداکثر نیروی مورد نیاز برای بیرون کشیدن تفنگ شارژ از سوکت با محدودیت های استاندارد مشخص شده مطابقت دارد یا خیر.

اصل آزمون:حداکثر نیروی خروجی سوکت: کل نیروی ترکیب شده از وزنه‌های استاندارد مشخص شده (وزن‌های اصلی، وزنه‌های اضافی، قلاب‌ها و وسایل گیره‌ای) و مجموعه دوشاخه تست را روی دوشاخه آزمایش اعمال کنید. دوشاخه باید از پریز جدا شود.

محیط عملیاتی:دمای عملیاتی: 5-35 درجه سانتیگراد. رطوبت: 30٪ - 90٪ RH

ایستگاه تست	تک ایستگاه

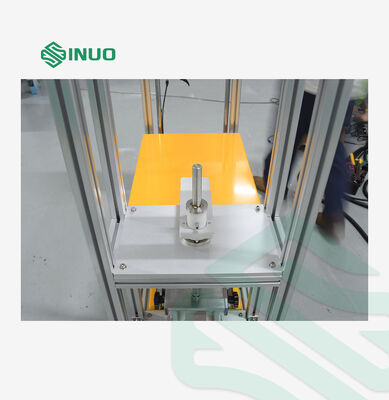

پیکربندی سنج	ساخته شده از فولاد S136. سنج پین با حداقل ابعاد استاندارد با تحمل +0.01 / 0 میلی متر، تحمل فاصله مرکز ± 0.05 میلی متر و زبری سطح Ra 0.8 میکرومتر تولید می شود. گیج یک لوازم جانبی اختیاری است.
موارد تست	7.11.8: آزمایش بار مکانیکی برای اتصالات شارژ / بند 14.1.6 (IEC 62196) 7.15.1.1: تست دستگاه قفل / بند 14.1.5 (IEC 62196) 7.17.1 د) ه) و): آزمایش نیروی خروجی / بند 14.1.5 (IEC 62196)
پارامترهای فنی اصلی تستر بار مکانیکی کانکتور شارژ
نمودار تنظیم تست

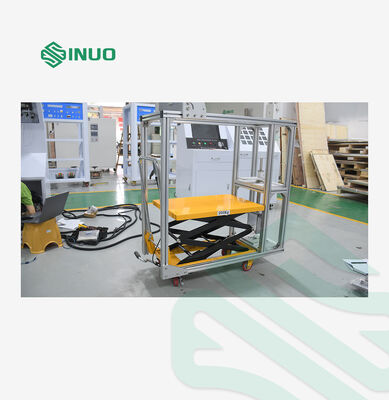

مدت زمان برگزاری	60 ثانیه توسط سیلندر هیدرولیک که سینی را برای بلند کردن وزنه ها حرکت می دهد. زمان کنترل دستی
چرخه های تست	4 بار، یک تست در هر فاصله 90 درجه حول محور افقی، عملیات دستی.
پیکربندی وزن بار مکانیکی	165N: 1 قطعه وزن اصلی 148.5 نیوتن + 1 قطعه وزن اضافی 16.5 نیوتن 300N: 1 قطعه وزن اصلی 270 نیوتن + 1 قطعه وزن اضافی 30 نیوتن 440N: 1 قطعه وزن اصلی 396 نیوتن + 1 قطعه وزن اضافی 44 نیوتن 660N: 1 قطعه وزن اصلی 594 نیوتن + 1 قطعه وزن اضافی 66 نیوتن 750N: 1 قطعه وزن اصلی 675 نیوتن + 1 قطعه وزن اضافی 75 نیوتن توجه: وزن وزنه های اصلی شامل جرم قلاب می شود. نیروی بار هدف با چیدن و ترکیب وزنه های مختلف به دست می آید.
پارامترهای فنی اصلی تست دستگاه لچینگ
نمودار تنظیم تست
زمان برگزاری آزمون	60 ثانیه وزنه ها توسط سینی سیلندر هیدرولیک بلند و پایین می آیند. زمان به صورت دستی کنترل می شود.
انتخاب بار آزمایشی	به جدول 7 مراجعه کنید
آزمون مورد نیاز	دستگاه چفت کننده باید در حین آزمایش باز شود.
پیکربندی وزن نیروی کششی	تفنگ شارژ AC: 100N (90N + 10N) تفنگ شارژ DC: 140N (126N + 14N)

• انطباق کامل با IEC 62196
  پشتیبانی از نیروی کشش، دستگاه قفل و تست بار مکانیکی. داده های آزمایشی پذیرفته شده توسط SGS/TÜV برای صدور گواهینامه جهانی.
• راه حل تست AC/DC All-in-One
  تک ایستگاهی تفنگ های شارژ AC و DC را با وزنه های چند برد (100 تا 750 نیوتن) پوشش می دهد، هزینه تجهیزات اضافی و فضای آزمایشگاه را کاهش می دهد.
• گیج اختیاری S136 با دقت بالا
  سنج پین فولادی ضد زنگ S136 با تلرانس محکم، نتایج تست قابل تکرار و دقیق را تضمین می کند.
• عملیات دستی آسان و پایدار
  وزنه برداری هیدرولیک با زمان نگهداری قابل تنظیم 60 ثانیه؛ تست افقی 90 درجه 4 جهته، پشتیبانی شده توسط دفترچه راهنمای عملیات و راهنمای ویدیویی از راه دور.
• سازگاری گسترده با شرایط کاری
  عملکرد پایدار در دمای 5-35 ℃، 30٪ - 90٪ RH. بدون نیاز به نیروی اضافی برای بارگیری وزن
