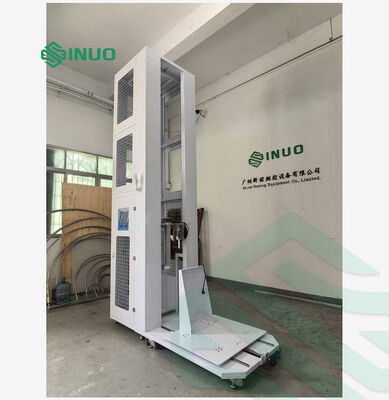

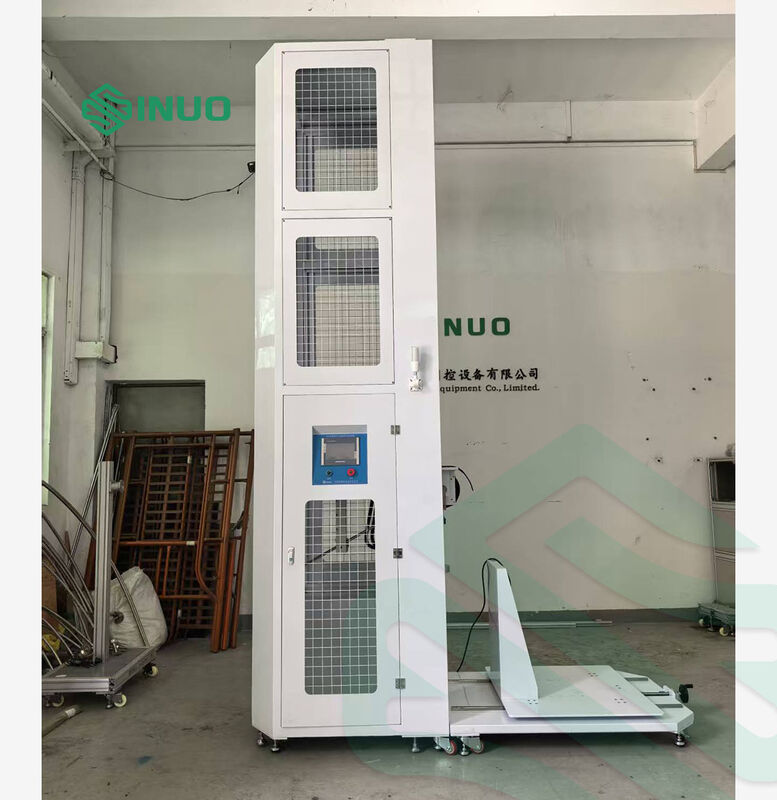

دستگاه تست ضربه چکش قطره پاندول شارژ EV برای تست IEC 61851 IK

این دستگاه تست ضربه آونگ شمع شارژ مخصوصاً برای انجام تست‌های مقاومت مکانیکی بر روی شمع‌های شارژ خودروی الکتریکی و کابینت‌های توزیع نیرو ساخته شده است. از دو حالت تست ضربه استاندارد پشتیبانی می کند: ضربه پاندول و ضربه چکش قطره ای عمودی. با تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، به طور دقیق اثرات برخورد مکانیکی خارجی را بر روی محفظه تجهیزات شبیه‌سازی می‌کند. مجهز به رابط کاربری لمسی بصری و عملکرد ترمز ضد ضربه ثانویه قابل اعتماد، دستگاه نتایج آزمایش پایدار و قابل تکرار را برای تأیید دوام ساختاری شمع شارژ EV ارائه می دهد.

1.IEC 61851-1:2017 سیستم شارژ رسانای وسایل نقلیه الکتریکی - قسمت 1: الزامات عمومی، بند 12.11

2.IEC 60068-2-75:2014 تست های محیطی - قسمت 2-75: تست ها - تست Eh: تست های چکشی

3.IEC 62262:2021 درجه حفاظت ارائه شده توسط محفظه برای تجهیزات الکتریکی در برابر ضربه های مکانیکی خارجی (کد IK)

4.IEC 62477-1:2022 الزامات ایمنی برای سیستم ها و تجهیزات مبدل الکترونیکی قدرت - قسمت 1: کلی، بند 5.2.2.4.3

5.IEC 62439-7:2022 شبکه های ارتباطی صنعتی – شبکه های اتوماسیون در دسترس بالا – قسمت 7: پروتکل افزونگی حلقه، بند 10.2.701.2

این تجهیزات برای انجام تست های مقاومت مکانیکی روی شمع های شارژ EV و کابینت های توزیع برق برای سیستم های شارژ خودروهای الکتریکی طراحی شده است.

تست Eha (ضربه پاندول): وزن ضربه آزادانه از ارتفاع تنظیم شده در امتداد بازوی آونگی 1 متری آزاد می شود. در پایین ترین نقطه عمودی به صورت افقی به نمونه برخورد می کند. انرژی پتانسیل گرانشی برای تکمیل آزمایش ضربه بر روی نمونه به انرژی جنبشی تبدیل می شود.

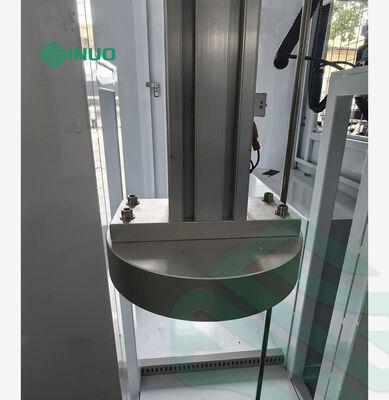

تست Ehc (ضربه چکش قطره ای عمودی): وزن ضربه به صورت عمودی از حالت استراحت در ارتفاع مشخصی در امتداد یک لوله راهنما بر روی سطح افقی قطعه آزمایش می افتد. تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی آزمایش ضربه نمونه را محقق می کند.

نمودار ساختار به شرح زیر است:

• حالت های تست دوگانه یکپارچه شده است
این ضربه جانبی آونگ و ضربه عمودی چکش در یک دستگاه را ترکیب می کند و برخورد واقعی و برخورد اجسام در حال سقوط را در شمع های شارژ شبیه سازی می کند. بدون نیاز به خرید دو دستگاه مجزا، صرفه جویی در فضا و هزینه خرید.

• انرژی ضربه مطابق استاندارد
از انرژی ضربه 5J و 20J مطابق با گریدهای IK08 و IK10 پشتیبانی می کند که به طور کامل با استانداردهای تست IEC مطابقت دارد. داده های تست را می توان به طور مستقیم برای صدور گواهینامه محصول مورد استفاده قرار داد.

• عملکرد ضد ضربه ثانویه
به طور خودکار آونگ برگشتی را پس از یک ضربه قفل می کند تا از ضربه های مکرر به نمونه ها جلوگیری کند و از نتایج آزمایش دقیق و قابل تکرار اطمینان حاصل کند.

• کنترل لمسی PLC هوشمند با عملکرد از راه دور
تمام پارامترها مانند ارتفاع ضربه و تاخیر ترمز روی صفحه نمایش لمسی تنظیم می شوند. کنترل از راه دور مادون قرمز برای عملکرد ایمن تر در خارج از محل در دسترس است. همچنین دارای توقف اضطراری، اضافه بار موتور و محافظت در برابر نشت است.

• محدوده آزمایشی قابل تنظیم گسترده
ارتفاع ضربه را می توان از 300 میلی متر تا 2000 میلی متر به صورت الکتریکی تنظیم کرد. سکوی نمونه 1.0 متر × 1.2 متر برای اکثر شمع های شارژ AC/DC روی دیوار و کف قرار می گیرد.

• ساختار انعطاف پذیر و پایدار
مجهز به چرخ‌های قابل قفل و پایه‌های پشتیبانی، کل واحد را می‌توان به ایستگاه‌های کاری مختلف منتقل کرد و در طول آزمایش محکم کرد. این پلت فرم از جداسازی سریع برای کابینت های شارژ بزرگ پشتیبانی می کند.

• لوازم جانبی استاندارد کامل

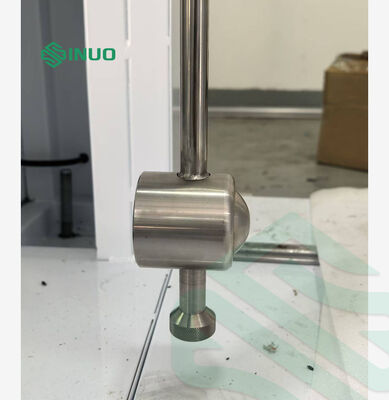

همراه با بازوی آونگی استاندارد، سر و آستین های متعدد چکش برای تست های 5J و 20J، آماده استفاده بلافاصله پس از تحویل است.
