کابینت بار هجومی موتور IEC 61058-1 | تستر بار مقاومتی و القایی 1-180A

نام تجاری:	Sinuo
شماره مدل:	SN2117M
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

ایستگاه تست:

تک ایستگاه

کنترل الکتریکی:

PLC + صفحه نمایش لمسی 7 اینچی

ولتاژ ضربه ای:

محدوده: 0-250 ولت، دقت: 0.5٪ ± 2 روز

جریان ضربه ای:

1-180A، وضوح: 0.1A

ولتاژ خروجی:

قابل تعویض بین 250 ولت و 127 ولت

شمارش چرخه:

0–9999999 بار، قابل تنظیم

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

20 ست در ماه

توضیحات محصول

IEC 61058-1 کابينت بار ورودي موتور

اطلاعات محصول

این تجهیزات آزمایش برای ارزیابی عمر الکتریکی و ظرفیت کار کردن / قطع کردن سوئیچ های کنترل موتور و اجزای مرتبط استفاده می شود.آن را شبیه سازی حمل مقاومت محرک به تست لوازم جانبی برای تماس چسبندگی، سایش بیش از حد و آسیب خستگی الکتریکی، با کنترل PLC و یک صفحه لمسی 7 اینچی برای کار آسان.

تجهیزات از جریان های تکان دهنده تا 180A و جریان های نامی تا 30A پشتیبانی می کنند، با خروجی قابل تغییر 250V/127V و تعداد چرخه های قابل تنظیم از قبل تا 9999999 بار

با طراحی یک ایستگاه ساخته شده است، مناسب برای سوئیچ های کنترل بار موتور مقاومت، تحرک و قفل شده با ولتاژ نامی ≤250V و جریان نامی ≤30A است.

با تغییر بار خودکار و اندازه گیری با دقت بالا، برای آزمایشگاه های کنترل کیفیت و محیط های تولیدی که عملکرد سوئیچ را بررسی می کنند ایده آل است.

استانداردها و بند های رعایت شده

• IEC 61058-1:2016بند 17

• IEC 60669-1:2020

پارامترهای فنی

ایستگاه تست	واحد واحد
روش کنترل الکتریکی	کنترل PLC با عملکرد صفحه لمسی رنگی 7 اینچی
ولتاژ تکان دهنده	محدوده: 0 ≈ 250 ولت، دقت: 0.5٪ ± 2d
جریان پالس	۱٫۱۸۰A، وضوح: ۰٫۱A
جریان نامی	1 ¢ 30A، وضوح: 0.1A
ولتاژ خروجی	قابل تغییر بین 250 و 127 ولت
تعداد چرخه ها	0 ¥9،999،999 بار، قابل تنظیم از قبل

محدوده نمونه آزمایش، هدف، اصل، ساختار و محیط عملیاتی

نمونه و محدودیت ها

قابل استفاده برای سوئیچ های کنترل برای بار مقاومت و موتور طبقه بندی شده تحت بند 7.1.2.2، سوئیچ های کنترل برای مدارهای بارگذاری ویژه موتورهای با روتور قفل شده با یک عامل قدرت ≥ 0.6 که تحت بند 7 طبقه بندی می شوند.1.2.9، و سوئیچ های کنترل برای مدارهای بار محرک طبقه بندی شده تحت بند 7.1.2.8ولتاژ نامی نمونه های آزمایش نباید بیش از 250 ولت باشد و جریان نامی نباید بیش از 30 آ باشد.

هدف آزمایش

استفاده می شود برای آزمایش ظرفیت ساخت / شکستن و عمر عادی کنترل موتور.هدف این است که بررسی شود که آیا لوازم جانبی می توانند در هنگام استفاده عادی در برابر ضربه های جریان و آسیب های خستگی الکتریکی مقاومت کنند.، و برای بررسی تماس چسبندگی، قطع طولانی مدت، فرسایش بیش از حد و سایر عواقب مضر.

هسته این است که بار مقاومتی محرک را با استفاده از مقاومت + محرک محرک شبیه سازی کنید، برای انجام عمر الکتریکی، ظرفیت ایجاد / قطع، و آزمایشات استقامت بر روی سوئیچ ها، تماس دهنده ها، محافظ ها،کنترل کننده های موتور، و غیره

اصل آزمون

ساختار و ویژگی های تجهیزات

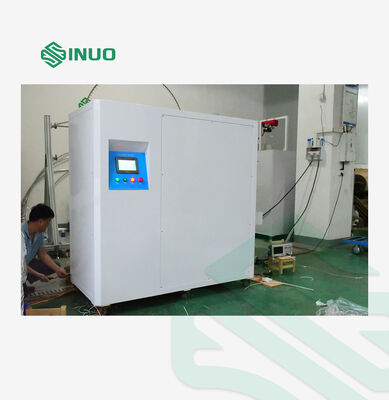

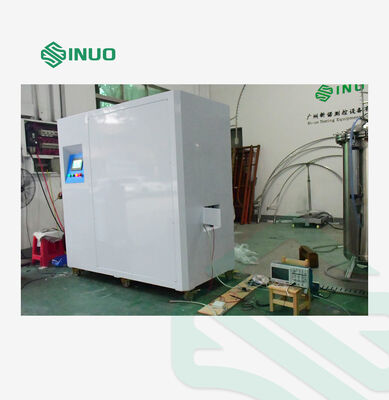

این تجهیزات کنترل PLC + صفحه لمسی را اتخاذ می کند. جریان و ولتاژ را می توان از طریق صفحه لمسی تنظیم کرد.و می تواند به طور خودکار بین بار مقاومتی و محرک بدون تنظیم دستی بار تغییر دهدابعاد تجهیزات: حدود 1800 × 900 × 1900 میلی متر (W × D × H) وزن تجهیزات: حدود 700 کیلوگرم

محیط عملیاتی

منبع برق: AC 220V ±5٪ / 50Hz، 50 kVA

شرایط نصب:

• فشار اتمسفر: 80~106 kPa

• دمای محیط: 5°C تا 40°C

• رطوبت نسبی: 20~80% RH

• هیچ لرزش شدید یا لرزش

• هیچ تداخل الکترومغناطیسی

• بدون گرد و غبار، گاز های انفجاری و گاز های خوردنی

• شرایط خوبی برای انتشار گرما
