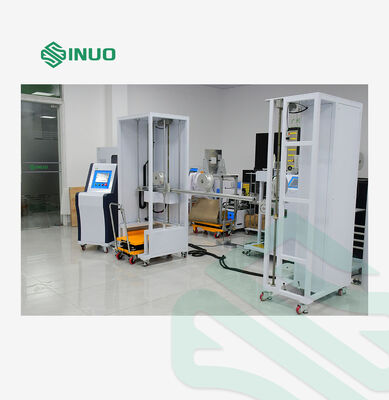

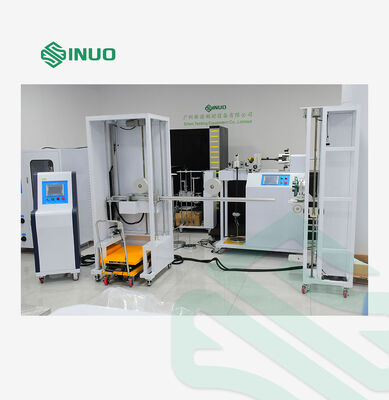

دستگاه تست نیروی کششی و گشتاور لنگر کابل IEC 61851-23 برای ایستگاه های شارژ AC/DC EV

دستگاه تست نیروی کششی و گشتاور لنگر کابل IEC 61851-23 برای ایستگاه های شارژ AC/DC EV

نام تجاری:	Sinuo
شماره مدل:	snqc1007b
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

چرخ:

R100mm (ф200mm) 0.5 میلی متر

فراوانی کششی:

1 بار/ثانیه

چرخه ها:

1-999999 چرخه،

زمان کاربرد گشتاور:

0-99H59M59S

منبع تغذیه:

AC220V±10%/50-60Hz، 1KW

دمای کاری:

0-40 درجه سانتیگراد

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

دستگاه آزمایش گشتاور ایستگاه شارژ EV

IEC 61851-23

بررسيگر لنگرگیری کابل

توضیحات محصول

IEC 61851-23 دستگاه آزمایش نیروی کشش و تورک برای ایستگاه های شارژ AC / DC EV

خلاصه ی محصول

اين دستگاهکه به طور خاص برای انجام آزمایشات نیروی کششی و گشتاور در ایستگاه های شارژ AC و DC خودروهای الکتریکی استفاده می شود.، برای بررسی و ارزیابی اینکه آیا لنگر کابل یا دستگاه تثبیت کابل ایستگاه شارژ می تواند به طور موثر هدایت کننده ها را در پایانه ها از نیروی کششی و گشتاور آزاد کند،و برای بررسی توانایی آن برای مقاومت در برابر نیروی کششی مشخص و گشتاور به عنوان مورد نیاز توسط استانداردهاتجهیزات کنترل خودکار PLC و محرک موتور را اتخاذ می کند، با عملکرد پایدار و دقت بالا آزمایش،به طور کامل با الزامات آزمون استاندارد برای آزمایش قابلیت اطمینان لنگرگیری کابل ایستگاه شارژ EV مطابقت دارد.

دستگاه تست نیروی کششی و گشتاور لنگر کابل IEC 61851-23 برای ایستگاه های شارژ AC/DC EV 0

استانداردها و بند های رعایت شده

آن مطابق با IEC 61851-23:2023 بند 11 طراحی و تولید شده است.6.102، شکل 110، شکل 111 و جدول 114

پارامترهای فنی

محتوای آزمایش	آزمایشات کشش کابل و گشتاور ایستگاه شارژ EV

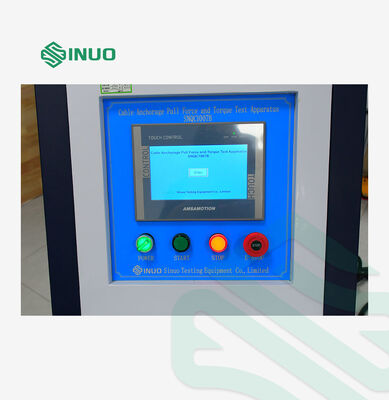

حالت عملکرد کنترل	کنترل خودکار PLC، کار با صفحه لمسی
حالت درایو	برق
بکش و اعمال کن	مشخصات 160N، 200N، 240N، 250N، 500N را برآورده کنید، که با قرار دادن وزنه ها تحقق می یابد.
تورک اعمال شود	رعایت مشخصات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m، حاصل از قرار دادن وزنه ها
چرخ چرخش	R100mm(Ф200mm) ±0.5mm
فرکانس کشش	1 بار/ ثانیه، زمان کشیدن واقعی توسط سیگنال الکتریکی تشخیص داده می شود
چرخه های کشش	1-999999 چرخه، می تواند از قبل تنظیم شود، پیش فرض 100±1 چرخه است
زمان استفاده از گشتاور	0-99H59M59S، می تواند از قبل تنظیم شود
حفاظت از قطع برق	با عملکرد حافظه ذخیره سازی داده های خاموش
دستگاه	کلیمپ جهانی، یک مجموعه
جدول انتخاب تناسب وزن
پیکربندی اضافی	تجهیزات دارای ارتفاع قابل تنظیم در محدوده 500 تا 1200 میلی متر (یعنی موقعیت خروجی کابل) ،اجازه می دهد تا الزامات آزمایش ایستگاه های شارژ با موقعیت های مختلف کابل را برآورده کند.

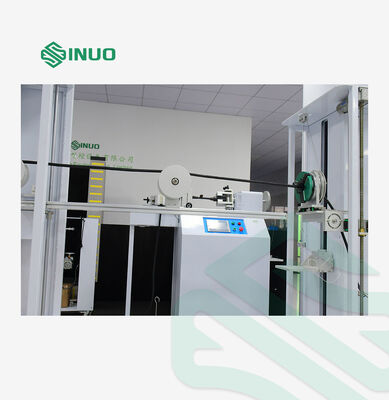

ساختار و ویژگی ها

کنترل PLC + موتور
نیروی کششی پایدار از طریق وزنه ها؛ چرخش از طریق وزنه ها + ترکیب بازوی چرخش
چرخه های کششی پیش تنظیم شده و مدت زمان آزمایش گشتاور؛ توقف خودکار در صورت اتمام
حداکثر جابجایی مجاز کابل اتصال شارژ EV پس از آزمایش با محدودیت های استاندارد مطابقت دارد
سازگار با نمونه های ایستگاه شارژ مجهز به کابل های شارژ با طول های مختلف

محیط عملیاتی

منبع برق: AC220V ± 10% / 50 ¢ 60Hz، 1kW
دمای کار: 0 ≈ 40°C
رطوبت: 30٪ ٪ 90٪ RH
ابعاد: حدود W4000×D600×H1850mm
وزن: حدود 300 کیلوگرم
