سیستم تست آب‌بندی تفنگ شارژ و لوله آب مطابق با IEC 62196-3-1

سیستم تست آب‌بندی تفنگ شارژ و لوله آب مطابق با IEC 62196-3-1

نام تجاری:	Sinuo
شماره مدل:	SNQC1017A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

دقت سنسور:

0.055%

حالت کنترل الکتریکی:

کنترل هوشمند PLC

فشار هوا:

0.6-0.8Mpa

کانال های پارامتر:

64 کانال (1 تا 64)

تنظیم چرخه آزمایش:

0-999S

مقاومت در برابر فشار:

1 مگاپاسکال

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

اسلحه شارژ EV مطابق با IEC 62196-3-1

سیستم آزمایش خستگی هوا از کانکتور EV

تجهیزات آزمایش تفنگ شارژ لوله آب

توضیحات محصول

سیستم تست آب‌بندی تفنگ شارژ و لوله آب مطابق با IEC 62196-3-1

استانداردها و بندهای رعایت شده

بند 101.6 استاندارد IEC 62196-3-1 (تست فشار بیش از حد)
GB/T20234.1-2023
تست درجه حفاظت IPX7 مطابق با GB/T4208-2017

اطلاعات محصول

نمونه و محدودیت‌ها

تفنگ‌های شارژ با سیستم خنک‌کننده مایع و تفنگ‌های شارژ با درجه حفاظت IP معادل IPX7.

هدف تست

این دستگاه عمدتاً برای انجام تست‌های مقاومت در برابر فشار و نشتی به منظور تأیید عملکرد آب‌بندی تفنگ‌های شارژ خنک‌شونده با مایع و آن‌هایی که درجه حفاظت IP آن‌ها بالاتر از IPX4 است، استفاده می‌شود.

اصل تست

تست فشار مثبت (فشار مستقیم):

با استفاده از سیستم کنترل PLC، سنسورهای فشار با دقت بالا داده‌های فشار لحظه‌ای را از خط گاز متصل به جزء آب‌بندی نمونه جمع‌آوری می‌کنند. سیستم چرخه افزایش فشار → نگهداری فشار → کاهش فشار را طی می‌کند. در مرحله نگهداری، بررسی می‌کند که آیا افت فشار تشخیص داده شده توسط سنسور معیارهای تست را برآورده می‌کند یا خیر، بنابراین عملکرد آب‌بندی خط لوله نمونه را تأیید می‌کند.
تست فشار دیفرانسیل (فشار تفاضلی):

با استفاده از سیستم کنترل PLC، سنسورهای فشار با دقت بالا داده‌های فشار لحظه‌ای را از خط گاز متصل به یک محفظه مهر و موم شده با فشار جمع‌آوری می‌کنند و فشار رتبه‌بندی IPX7 (150 کیلو پاسکال) را شبیه‌سازی می‌کنند. سیستم چرخه افزایش فشار → نگهداری فشار → کاهش فشار را طی می‌کند. در مرحله نگهداری، بررسی می‌کند که آیا افت فشار تشخیص داده شده توسط سنسور معیارهای تست را برآورده می‌کند یا خیر، بنابراین درجه حفاظت و عملکرد آب‌بندی بدنه نمونه را تأیید می‌کند (با استفاده از یک فیکسچر کمکی سفارشی برای اطمینان از باز بودن فضای داخلی بدنه به محیط خارجی).

پارامترهای فنی

ایستگاه تست	تک ایستگاهه (دو کاناله)
حالت کنترل الکتریکی	کنترل هوشمند PLC با رابط صفحه لمسی رنگی 7 اینچی. دارای جمع‌آوری و ثبت داده 32 بیتی، اسکنر بارکد، نمایش منحنی فشار-زمان، تولید گزارش تست و عملکرد چاپ.
مشخصات فشار تست	کانال فشار مثبت: 0-600 کیلو پاسکال، نسبت تفکیک: 0.001 کیلو پاسکال (0 تا 4 رقم اعشار قابل تنظیم)؛ تحمل فشار سنسور: 3 برابر مقیاس کامل. کانال فشار دیفرانسیل: 0-2000 پاسکال، نسبت تفکیک: 0.1 پاسکال (0 تا 4 رقم اعشار قابل تنظیم)؛ تحمل فشار سنسور: 13.8 مگاپاسکال. دستگاه به کمپرسور هوای خارجی متصل می‌شود. فشار از طریق رگولاتور فشار روی پنل تجهیزات (به مقداری بالاتر از فشار تست) از پیش تنظیم می‌شود، سپس توسط شیر فشار متناسب داخلی به طور دقیق کنترل می‌شود تا فشار ورودی به محصول تنظیم شود، با پارامترهای قابل تنظیم از طریق صفحه لمسی.
دقت سنسور	0.055%
واحدهای فشار موجود	کیلو پاسکال، کیلوگرم بر سانتی‌متر مربع، PSI، میلی‌بار، بار، Torr، میلی‌متر آب، میلی‌متر جیوه
واحدهای نشتی موجود	پاسکال، پاسکال بر ثانیه، میلی‌لیتر بر ثانیه، میلی‌لیتر بر دقیقه، لیتر بر دقیقه، پاسکال متر مکعب بر ثانیه
حالت‌های تست	1. تست فشار مثبت برای لوله‌های خنک‌کننده مایع: اتصال فیتینگ تجهیزات به فیتینگ لوله نمونه. لوله را تحت فشار قرار دهید؛ پس از رسیدن به فشار هدف، شیر را ببندید و فشار را نگه دارید. افت فشار را در یک دوره زمانی مشخص نظارت کنید. در صورت تجاوز افت از حد مجاز، آلارم فعال می‌شود؛ برای کاهش فشار، دکمه ریست را فشار دهید. اگر تست موفقیت‌آمیز باشد، فشار به طور خودکار آزاد می‌شود. 2. تست درجه حفاظت IP بدنه: نمونه را در قالب‌های بالایی و پایینی اختصاصی قرار دهید. دکمه شروع را برای شروع تست فشار دهید؛ سیلندر پنوماتیک به طور خودکار برای ایجاد یک محفظه مهر و موم شده به سمت پایین فشار می‌آورد. فشار مثبت را به شکاف بین قالب و نمونه تفنگ شارژ اعمال کنید؛ پس از رسیدن به فشار هدف، شیر را ببندید و فشار را نگه دارید. افت فشار را در یک دوره زمانی مشخص (نشتی از بدنه به داخل) نظارت کنید. در صورت تجاوز افت از حد مجاز، آلارم فعال می‌شود؛ برای کاهش فشار، دکمه ریست را فشار دهید. اگر تست موفقیت‌آمیز باشد، فشار به طور خودکار آزاد می‌شود.
محیط تست	هوای خشک، تامین شده توسط کمپرسور هوا با فشار 0.6-0.8 مگاپاسکال.
روش کنترل فشار	کنترل شده توسط شیر فشار متناسب.
زمان نگهداری فشار	قابل تنظیم از 0 تا 999.9 ثانیه (بر حسب ثانیه)، نمایش داده شده بر روی صفحه لمسی.
فرآیند تست	افزایش فشار → نگهداری فشار → کاهش فشار. شروع تست با یک لمس پس از اسکن بارکد؛ نتایج تست در کامپیوتر ثبت می‌شود.
فشار هوای عملیاتی	0.6-0.8 مگاپاسکال
فیکسچر نمونه	شامل یک مجموعه قالب‌های مخصوص پروفیل، قرار گرفته در یک محفظه خلاء بزرگ (قابل جدا شدن). محفظه خلاء به اندازه‌ای است که نمونه‌های دیگر را نیز در خود جای دهد.
اتصالات آب‌بندی	قابل سفارشی‌سازی
فیکسچر کمکی با نشتی بالا	یک مجموعه، طراحی شده برای اجازه دادن به فضای داخلی بدنه تفنگ شارژ برای ارتباط با محیط خارجی.
کانال‌های پارامتر	تا 64 گروه (1 تا 64) پارامتر تست قابل ذخیره است
تنظیم چرخه تست	قابل تنظیم از 0 تا 999 ثانیه.
نمایش منحنی فشار-زمان	نمایش لحظه‌ای از طریق نرم‌افزار جمع‌آوری داده بر روی صفحه لمسی

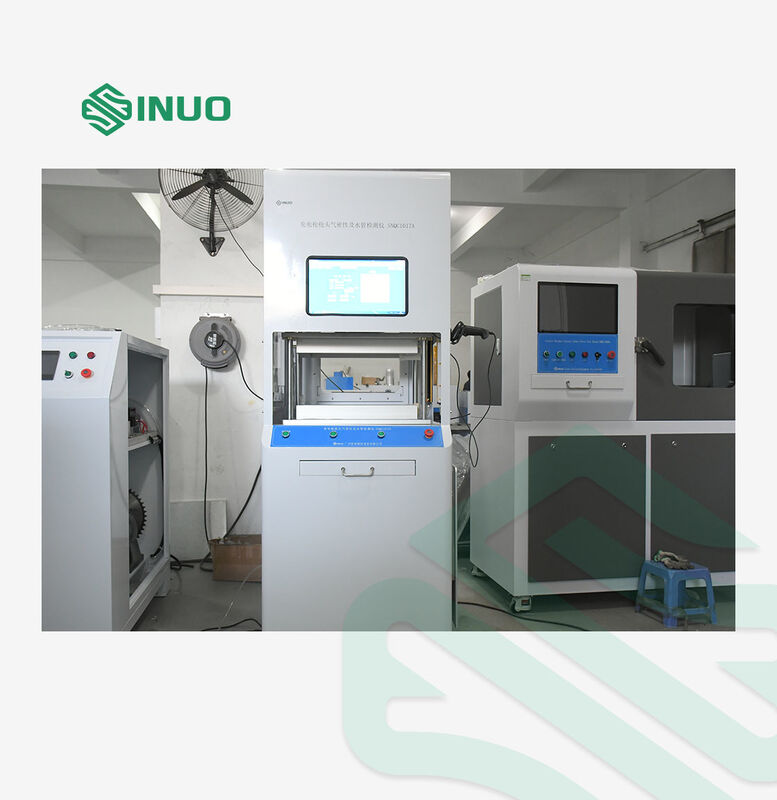

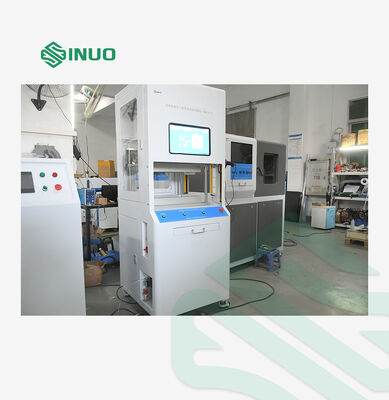

تصویر مرجع
ذخیره سازی داده‌های تست	از طریق رابط USB صادر می‌شود
