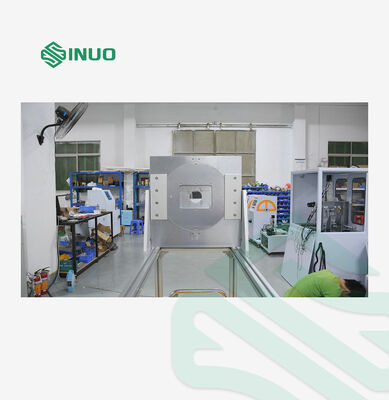

IEC 62196-1 سازگار EV شارژ رابط بار مکانیکی و دستگاه آزمایش کانکتور

استاندارد: مطابق با IEC 62196-1:2022.

نمونه ها و محدودیت ها: رابط شارژ.

کاربرد:

ساختار رابط شارژ باید به گونه ای باشد که بتوان تفنگ شارژ را به راحتی وارد و خارج کرد و از افتادن تفنگ شارژ از سوکت در حین استفاده عادی جلوگیری کند. بررسی کنید که آیا حداکثر نیروی مورد نیاز برای بیرون کشیدن تفنگ شارژ از سوکت دستگاه در محدوده مشخص شده توسط استاندارد است. همچنین برای بررسی اینکه آیا حداکثر نیروی مورد نیاز برای وارد کردن تفنگ شارژ به سوکت دستگاه در محدوده مشخص شده توسط استاندارد است، استفاده می شود.

اصل تست:

حداکثر نیروی خروج سوکت: حداکثر نیروی خروج مشخص شده توسط استاندارد (کل نیروی وزن اصلی، وزن اضافی، قلاب (دستگاه گیره) و دوشاخه تست) را به دوشاخه تست اعمال کنید و دوشاخه باید از سوکت خارج شود.

نیروی وارد کردن تفنگ شارژ به سوکت: تفنگ شارژ را به صورت عمودی به سمت پایین قرار دهید، وزن اصلی را طبق استاندارد روی تفنگ شارژ قرار دهید و سپس از وزنه 0.8 کیلوگرمی برای رها کردن آزاد از ارتفاع 5 سانتی متری برای ضربه زدن به وزن اصلی استفاده کنید. تفنگ شارژ باید تا موقعیت مورد نیاز کنتاکت به سوکت وارد شود.

ساختار و ویژگی ها:

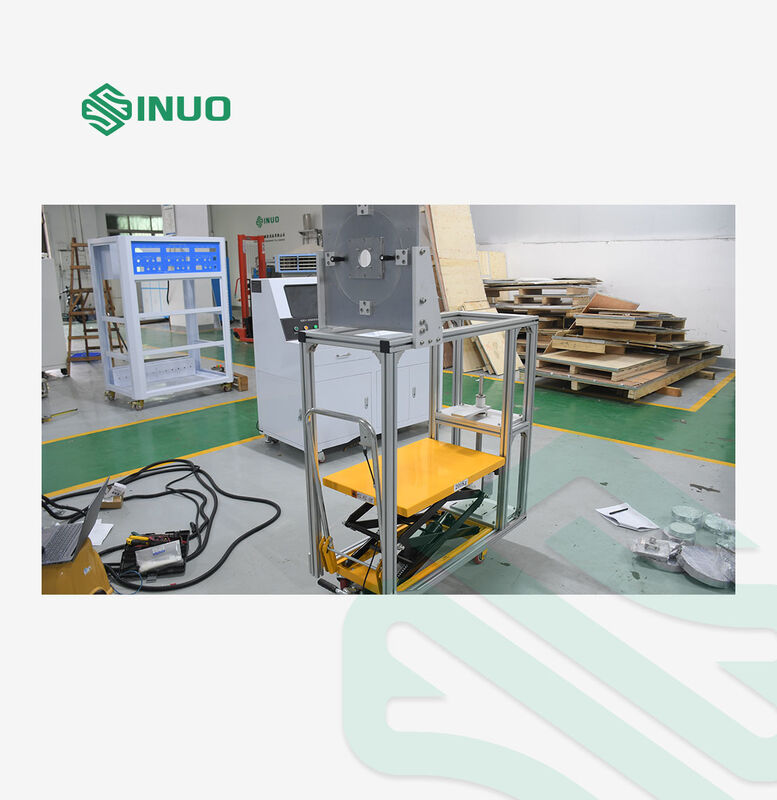

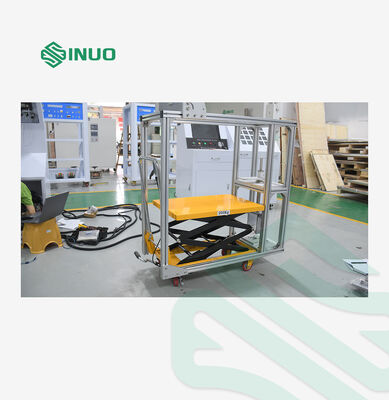

این دستگاه شامل دستگاه گیره نصب شده در زیر صفحه بالایی A، وزن اصلی F، وزن اضافی G و دوشاخه تست C می باشد. قاب این دستگاه با GB/T20234.1 شکل 5 و GB11918.4 شکل 102 سازگار است و شامل تست بار مکانیکی رابط شارژ افقی، تست دستگاه قفل و تست نیروی ورود و خروج می باشد.

توجه:

گیره قابل تنظیم استفاده می شود که می تواند بین جهت های عمودی و افقی جابجا شود و می تواند انواع محصولات را گیره کند؛ گیره D با حلقه آویز جایگزین شده است که کار با آن راحت تر است؛ وزن اصلی مستقیماً وزنه تعادل است و نیازی به براکت ندارد.

محیط استفاده: دمای کار 5-35 درجه سانتیگراد، رطوبت 30%-90%.

ایستگاه تست	تک ایستگاه
پیکربندی گیج	ساخته شده از S136، پین حداقل اندازه استاندارد است، تلرانس ±0.01 میلی متر، فاصله ±0.05 میلی متر و صافی 0.8 میکرومتر است. گیج اختیاری است
موارد تست	7.11.8: تست بار مکانیکی رابط شارژ 7.15.1.1: تست دستگاه قفل 7.17: تست نیروی ورود و خروج
پارامترهای فنی اصلی تست بار مکانیکی رابط شارژ
نقشه چیدمان تست
زمان نگه داشتن تست	60 ثانیه، سیلندر هیدرولیک پالت را برای بلند کردن و پایین آوردن وزنه هدایت می کند و زمان به صورت دستی کنترل می شود.
فرکانس تست	4 بار، یک بار در هر جهت 90 درجه حول محور افقی، به صورت دستی
انتخاب بار تست
پیکربندی وزنه بار مکانیکی	165: 148.5 نیوتن وزن اصلی × 1 + 16.5 نیوتن وزن اضافی × 1؛ 300 نیوتن: 270 نیوتن وزن اصلی × 1 + 30 نیوتن وزن اضافی × 1؛ 440 نیوتن: 396 نیوتن وزن اصلی × 1 + 44 نیوتن وزن اضافی × 1؛ 660 نیوتن: 594 نیوتن وزن اصلی × 1 + 66 نیوتن وزن اضافی × 1؛ 750 نیوتن: 675 نیوتن وزن اصلی × 1 + 75 نیوتن وزن اضافی × 1؛ توجه: وزن وزن اصلی شامل وزن قلاب است و وزن وزنه از طریق انباشت و ترکیب تحقق می یابد.
پارامترهای فنی اصلی تست دستگاه قفل
زمان نگه داشتن تست	60 ثانیه، سیلندر هیدرولیک پالت را برای بلند کردن و بالا بردن وزنه هدایت می کند و زمان به صورت دستی کنترل می شود.
نقشه چیدمان تست
پارامترهای فنی اصلی تست نیروی ورود و خروج
نمودار چیدمان تست نیروی ورود
پیکربندی وزنه نیروی ورود	وزن اصلی تفنگ شارژ AC: 9.2 کیلوگرم وزن اصلی تفنگ شارژ DC: 13.2 کیلوگرم وزن اضافی: 0.8 کیلوگرم توجه: وزن وزن اصلی شامل وزن گیره و میله راهنما است. وزن وزنه از طریق انباشت و ترکیب حاصل می شود.
تست	در طول تست، دستگاه قفل باید باز شود
پیکربندی وزنه خروج	تفنگ شارژ AC: 100 نیوتن (90 نیوتن + 10 نیوتن) تفنگ شارژ DC: 140 نیوتن (126 نیوتن + 14 نیوتن) 1.0 کیلوگرم
