IEC 62196 سیستم آزمایش جریان کوتاه مدت و افزایش درجه حرارت برای کانکتور EV

خلاصه محصول:

این سیستم آزمایش با الزامات استاندارد IEC 62196-1Ed.4CDV 2020 بند 12 مطابقت دارد.3، بند 24، جدول 10، بند 34.2، 34.4 و 35.4.، IEC 62196-2، IEC 62196-3، و غیره

برای تشخیص آزمایش افزایش دمای پس از عبور پلاگین و سوکت EV از جریان نامی مناسب است.و ارزیابی گرم شدن سطح لوازم جانبی الکتریکی هنگامی که جریان بار متصل می شودهمچنین برای تست مقاومت در برابر جریان کوتاه مدت برای تماس های زمین استفاده می شود.

ویژگی های تجهیزات

این سیستم از نرم افزار خود برنامه ریزی شده که توسط یک کامپیوتر کنترل می شود استفاده می کند. تمام روش های تست استاندارد و قضاوت داده ها توسط سیستم کنترل می شوند و کار را آسان می کنند.آن را برای ارزیابی گرم کردن سطح و افزایش دمای الکترود از رابط های شارژ و لوازم جانبی الکتریکی استفاده می شود زمانی که به جریان بار متصل، و برای بررسی اینکه آیا افزایش دما با الزامات استاندارد مطابقت دارد.

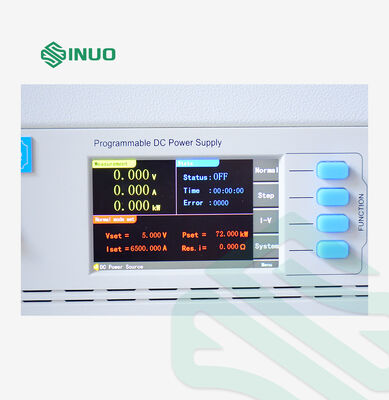

پارامترهای فنی اصلی

1ایستگاه کار خروجی: 1 ایستگاه خروجی DC

•حداکثر ولتاژ خروجی: DC کمتر از DC 15V

• خروجی جریان ثابت آزمایش قابل تنظیم: DC 200 ‰ 6500A

• دقت نمایش فعلی: ± ((0.25% از خواندن + 0.25% از محدوده) ، رزولوشن 1A

• دقت نمایش ولتاژ: ± ((0.25٪ از خواندن + 0.25٪ از محدوده) ، رزولوشن 0.01V

•استقرار جریان آزمایش: ± ((1% از مقدار تنظیم شده + 0.5A) ، زمان پاسخ تقریباً 1 ثانیه

2منبع برق تماس کنترل: محدوده جریان AC (0 √ 2) A

3حالت کار: حالت مداوم، حالت روشن/ خاموش، حالت کنترل دمای خودکار

• حالت روشن/ خاموش مداوم:
  • زمان تست حالت مداوم: 0.01 ₹ 99.99 ساعت
  • حالت روشن/ خاموش زمان روشن/ خاموش: 0.01 ₹ 99.99 ساعت
  • شمارش روشن / خاموش: 1 ¢9999 بار، به طور خودکار متوقف می شود زمانی که شمارش به دست می آید
  • تنظیمات جریان: تنظیمات کنترل قابل برنامه ریزی (می تواند مطابق با IEC62196 تنظیم شود، با ترکیب زمان و جریان همانطور که در جدول زیر نشان داده شده است)


حالت کنترل درجه حرارت خودکار:
این سیستم می تواند یک ارزش افزایش دمای پایدار را تنظیم کند و به طور خودکار مقدار فعلی مناسب را پیدا کند.

• محدوده تنظیم افزایش دمای: 0 ≈ 100 °C

• دقت ثبات: ±0.5°C

•به طور خودکار جریان مورد نیاز برای افزایش دمای مورد نظر را محاسبه می کند

4آزمایش افزایش دما (تجهیزات کنترل دمای داخلی):

• محدوده اندازه گیری دمای: 0 ≈ 260 °C، دقت: ± 0.3٪ از خواندن + 1 °C؛ وضوح: 0.1 °C

• نقاط اندازه گیری دمای: 16 کانال (از جمله یک نقطه برای اندازه گیری دمای محیط)

•تایپ های ترموپول پشتیبانی می شود: این ابزار از انواع ترموپول های J، K، T، E، S، N، B، R پشتیبانی می کند.

• ترموپول مورد استفاده برای اندازه گیری: ترموپول های سیم نازک نوع K 30AWG شرکت Ω ایالات متحده، طول 2 متر، 20 قطعه در کل.

•بررسیگرهای دمایی:بررسیگرهای دمایی می توانند بدون آسیب رساندن به ابزار، آزمایش های زنده را انجام دهند.

•سرعت اسکن درجه حرارت و فواصل ضبط: 0.11800 ثانیه برای تمام کانال ها.

• ثبت داده های دمایی: به طور خودکار توسط کامپیوتر تکمیل می شود، با پیکربندی برای نرم افزار تست رایانه ای.

•این نرم افزار می تواند یک کانال دمای محیط را تنظیم کند و دمای محیط را در طول جمع آوری داده ها به طور خودکار کاهش دهد.

5عملکرد آزمایش افت ولتاژ و مقاومت:
تجهیزات با یک متر mV پیکربندی شده است که می تواند کاهش ولتاژ را در سراسر کانکتور تشخیص دهد و مقدار مقاومت مربوطه را محاسبه کند.

6پیکربندی کامپیوتر کنترل صنعتی یکپارچه با صفحه لمسی:
این سیستم شامل یک کامپیوتر کنترل صنعتی یکپارچه با مشخصات زیر است:

• • CPU: پنتیوم 4/1.8G یا بالاتر
  • حافظه: 4GB
  • ذخیره سازی: 64GB Solid State Drive
  • صفحه نمایش: مانیتور LCD 15 اینچی
  • سیستم عامل: نسخه انگلیسی XP
  • نرم افزار: نرم افزار پردازش دفتر

A. تنظیمات قدرت:

· تنظیمات قابل برنامه ریزی اجازه می دهد تا برای پیکربندی از حداقل 10 بخش جریان، امکان اجرای مداوم از مقادیر مختلف جریان.

· دارای توابع سوئیچ مبتنی بر ساعت، تنظیمات رابط قابل تنظیم، تنظیمات خودکار و تنظیم مجدد خودکار است.

ب. حالت های کار چندگانه:

· حالت مداوم، حالت روشن/ خاموش، حالت کنترل درجه حرارت خودکار

ج. نمایش داده ها:

· نمایش در زمان واقعی از مقادیر دمای، مقادیر فعلی، و منحنی محور زمان برای هر کانال.

· فرکانس نمونه گیری: 100ms تا 1800s قابل تنظیم است.

· فاصله ثبت داده: 100ms تا 1800s قابل تنظیم

D. ذخیره سازی داده ها:

· قادر به ذخیره خودکار یا دستی داده های آزمایش با حداقل 8GB فضای ذخیره سازی.

E. صادرات داده ها:

· پشتیبانی از صادرات داده های USB در CSV، XLSX و سایر فرمت ها.

F. تنظیمات قدرت (اضافی):

· تنظیمات قابل برنامه ریزی برای پیکربندی حداقل 10 برنامه خروجی فعلی، استفاده مداوم از مقادیر مختلف جریان، عملکرد سوئیچ ساعت، رابط کار قابل تنظیم،تنظیم اتوماتیک، و بازنشستن اتوماتیک

7منبع برق:

· AC 220V ±10٪، 50/60Hz، 50KVA

8ابعاد:

· حدود 1000mm (W) × 1300mm (D) × 1800mm (H) ، وزن: حدود 400kg

· مجهز به چرخ های سنگین با ترمز برای حرکت آسان و ثابت کردن.

9محافظت از اضافه بار و اضافه جریان:

· دستگاه به طور خودکار در هنگام توقف خروجی جریان را قطع می کند.

· دستگاه می تواند به طور مداوم برای مدت طولانی کار کند، پایدار و قابل اعتماد است.

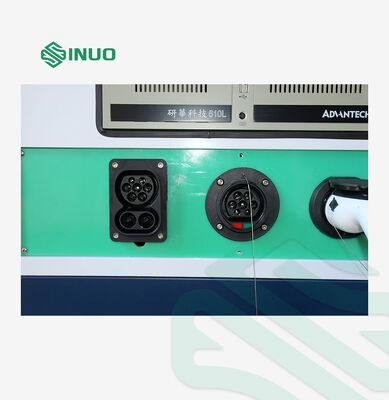

10تنظیمات دستگاه تست افزایش دما:

· ابعاد: 800*400*400 میلی متر

· پوشش شفاف آکریلیک

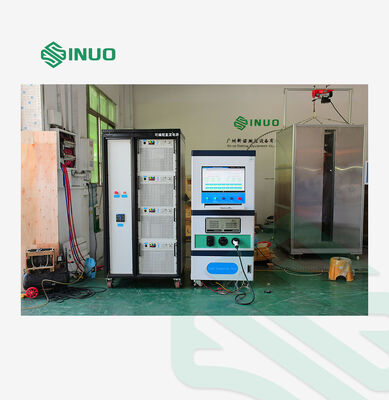

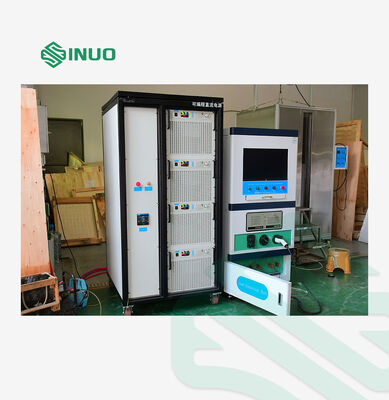

11نمودار تجهیزات عمومی (تصویر شامل تنظیمات کامپیوتر است):
