IEC 62196-3 تجهیزات آزمایش دوام شارژ EV و کوپلر صنعتی

IEC 62196-3 تجهیزات آزمایش دوام شارژ EV و کوپلر صنعتی

نام تجاری:	Sinuo
شماره مدل:	SNQC1005A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

دامنه نمونه آزمون:

اسلحه شارژ AC و DC

روش کنترل:

کنترل یکپارچه هوشمند PLC میتسوبیشی، عملکرد رابط لمسی انسان و ماشین رنگی 7 اینچی

حالت عملیات:

عملیات دستی یا کنترل شده توسط برنامه

سرعت تست:

0-1100mm/s را می توان مستقیماً روی صفحه لمسی تنظیم کرد

سکته مغزی:

0-150 میلی متر، می تواند از پیش تنظیم شود (فاصله بین دوشاخه تست و سوکت تست ≥50 میلی متر است)

بارگذاری کنید:

خارجی، می تواند با SN2217-480V250A کار کند

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست شارژ خودروی الکتریکی IEC 62196-3

تستر دوام کوپلر صنعتی

تجهیزات تست کانکتور EV با گارانتی

توضیحات محصول

تجهیزات تست دوام شارژ خودروی برقی و کوپلر صنعتی IEC 62196-3

اطلاعات محصول:

استاندارد: این تجهیزات تست الزامات بندهای 22 و 23 استاندارد IEC 62196-3: 2020، بندهای 22 و 23 استاندارد IEC62196-1: 2020، بندهای 20 و 21 استاندارد IEC60309-1: 2012 و غیره را برآورده می‌کند.

این دستگاه برای تأیید اینکه آیا لوازم جانبی الکتریکی مانند رابط‌های شارژ خودروی برقی، دوشاخه‌های صنعتی، پریزها و کوپلرها می‌توانند تنش‌های مکانیکی، الکتریکی و حرارتی را که در حین عملکرد عادی رخ می‌دهند، بدون سایش بیش از حد یا اثرات مضر دیگر تحمل کنند، استفاده می‌شود.

موتور سروو مکانیزم را هدایت می‌کند تا نمونه‌های تست اقدامات درج و خروج مکرر را انجام دهند. یک بار خارجی می‌تواند برای تست ظرفیت قطع استفاده شود. زمان روشن/خاموش شدن، سرعت تست، کورس و زاویه همگی را می‌توان روی صفحه لمسی از پیش تنظیم کرد.

محدوده نمونه، استفاده، اصل، ساختار و محیط استفاده:

نمونه‌ها و محدودیت‌ها	رابط‌های شارژ خودروی برقی، دوشاخه‌های صنعتی، پریزها و کوپلرها
استفاده از تست	این دستگاه برای تست اینکه آیا لوازم جانبی الکتریکی مانند رابط‌های شارژ خودروی برقی، دوشاخه‌ها و پریزهای صنعتی و کوپلرها می‌توانند تنش مکانیکی، تنش الکتریکی و تنش حرارتی را که در حین استفاده عادی رخ می‌دهند، بدون سایش بیش از حد یا اثرات مضر دیگر تحمل کنند، با هدف تأیید قابلیت اطمینان آنها استفاده می‌شود.
اصل تست	مکانیزم درایو موتور سروو برای انجام اقدامات تکراری درج و خروج خطی روی نمونه استفاده می‌شود و یک بار خارجی می‌تواند برای تست روشن/خاموش متصل شود. زمان روشن و خاموش شدن، سرعت تست، کورس و زاویه همگی را می‌توان از طریق صفحه لمسی از پیش تنظیم کرد.
ساختار و ویژگی‌ها	این دستگاه از یک قاب یکپارچه، که توسط موتور سروو، پیچ توپی دقیق و انتقال تسمه همزمان هدایت می‌شود، بهره می‌برد. عملیات صفحه لمسی رنگی و عملکرد نمایشگر دیجیتال قدرتمند، سیستم کنترل هوشمند PLC؛ همچنین از یک گیره قابل تنظیم سه محوره استفاده می‌کند که برای تست عمر مفید رابط تفنگ شارژ مناسب است.
محیط استفاده	منبع تغذیه: AC220V±10%/50-60Hz، 2Kw، دمای کار 0-40℃، رطوبت 30%-90%؛ ابعاد کلی: تقریباً W1000D750H1200mm؛ وزن: تقریباً 150 کیلوگرم

پارامترهای فنی:

محتویات تست	الف) قطع و ظرفیت؛ ب) عملکرد عادی
محدوده نمونه تست	تفنگ شارژ AC و DC
ایستگاه تست	تک ایستگاه
روش کنترل الکتریکی	کنترل یکپارچه هوشمند PLC میتسوبیشی، عملیات رابط لمسی انسان و ماشین رنگی 7 اینچی
حالت عملیات	عملیات دستی یا کنترل شده با برنامه
عملکرد	این دستگاه عملکرد شبیه‌سازی عملکرد عادی رابط شارژ را دارد که می‌تواند عملیات درج و خروج رابط شارژ را انجام دهد، همچنین دارای تنظیمات قابل برنامه‌ریزی سرعت تست، زمان تست و تعداد دفعات تست است.
حالت درایو	موتور سروو حرکات درج و خروج و حرکات چرخشی و مرطوب‌سازی مایع را هدایت می‌کند و سیلندر کمکی باز و بسته شدن مکانیزم قفل سوئیچ را انجام می‌دهد.
گیره نمونه و روش بستن	بستن مکانیکی، گیره قابل تنظیم سه بعدی X/Y/Z، موقعیت نقطه بستن قابل تنظیم، گیره جهانی مناسب برای رابط‌های شارژ AC/DC استاندارد ملی، استاندارد آمریکا، استاندارد اروپا
چرخش خودکار	مجهز به مکانیزم چرخش خودکار در گیره تفنگ شارژ، که می‌تواند 90 درجه بچرخد و زمان نگه داشتن چرخش را می‌توان در محدوده (0 ~ 600) ثانیه دلخواه تنظیم کرد، که می‌تواند تست غوطه‌وری در محلول را برای بند 23.3.2 استاندارد IEC 62196-1:2022 انجام دهد.
تعداد آزمایش‌ها	0 تا 999999 بار، قابل تنظیم از پیش، به طور خودکار هنگام رسیدن به مقدار تنظیم شده متوقف می‌شود
زمان هدایت ظرفیت قطع	1-999.9 ثانیه، قابل تنظیم از پیش (استاندارد نیاز دارد که تماس الکتریکی باید کمتر از 4 ثانیه و نه کمتر از 2 ثانیه حفظ شود)
نرخ درج و خروج	0-10 بار در دقیقه، قابل تنظیم از پیش (3.75 سیکل در دقیقه، 7.5 کورس در دقیقه)
کورس تست	0-150 میلی‌متر، قابل تنظیم از پیش (فاصله بین دوشاخه تست و سوکت تست ≥50 میلی‌متر)
سرعت تست	0-1100 میلی‌متر بر ثانیه را می‌توان مستقیماً روی صفحه لمسی از پیش تنظیم کرد
نمایش مقدار نیرو	مجهز به سنسور نیرو با محدوده 50 کیلوگرم، که می‌تواند مقدار نیرو را در زمان واقعی نظارت کند، منحنی نیرو-زمان را تشکیل دهد، حداکثر نیروی درج و نیروی استخراج را نمایش دهد و مقدار نیروی فعلی را نمایش دهد، محدوده مقدار نیرو (0 ~ 500) نیوتن
دستگاه قفل کننده	این دستگاه عملکرد فشار دادن خودکار دستگاه قفل کننده مکانیکی را برای شبیه‌سازی شرایط عملیاتی عادی دارد.
مخزن محلول	مجهز به یک مخزن محلول، که می‌تواند محلول شبیه‌سازی شده آب نمک و گرد و غبار IEC 62196-1:2022 بند 23.3.2 را در خود جای دهد، لطفاً توجه داشته باشید که محلول باید توسط کاربر آماده شود.
الزامات غوطه‌وری در محلول	تعداد غوطه‌وری، زمان غوطه‌وری، زمان خشک شدن، تعداد دفعات درج و خروج، و تعداد سیکل‌ها قابل تنظیم است.
بار	خارجی، می‌تواند با SN2217-480V250A کار کند
عملکرد تشخیص	هنگامی که بار متصل است، می‌تواند هشدار قطع مدار را انجام دهد و تعداد دفعات فعلی را ثبت کند.
حفاظت ایمنی	حفاظت زمین، حفاظت اتصال کوتاه، حفاظت اضافه بار

جزئیات محصول

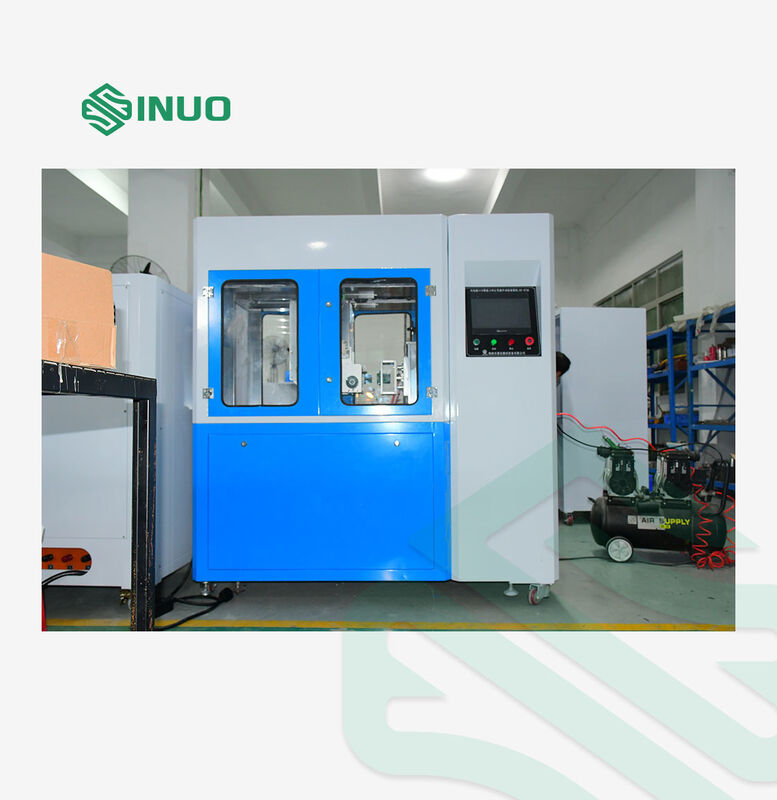

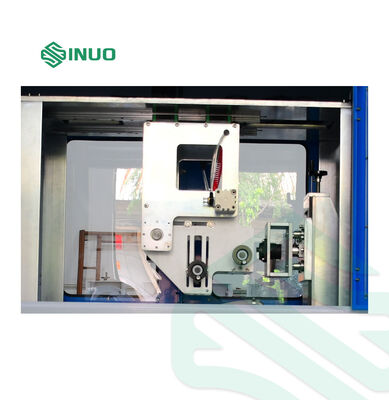

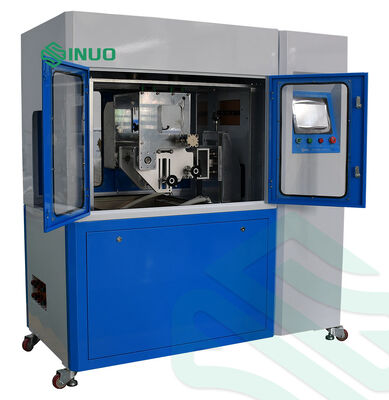

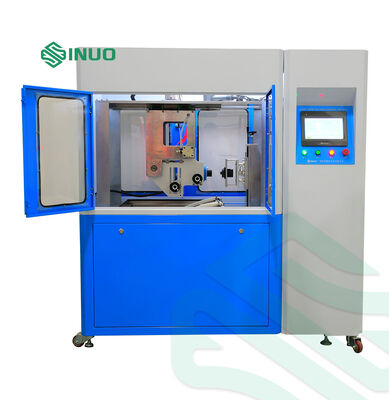

IEC 62196-3 تجهیزات آزمایش دوام شارژ EV و کوپلر صنعتی 2
