تجهیزات تست کانکتور EV با نیروی اعمالی 500 نیوتن و اعمال نیرو در چهار جهت برای تست عدم همراستایی آفست

نام تجاری:	Sinuo
شماره مدل:	SNQC1017
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زمان درخواست نیرو:

0 ～ 999 .9s

مقدار نیروی کاربردی:

0-500 نیوتن

تعداد آزمایشات:

0-999999 بار

زمان فاصله:

0~999.9 ثانیه

وزن تقریبی تجهیزات:

200 کیلوگرم

سکوی پشتیبانی محرک:

1200 × 800 × 1500 میلی متر (W × D × H) ؛

ایستگاه:

تک ایستگاه

کابینه:

500 × 400 × 1400 میلی متر (W × D × H) ؛

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست کانکتور EV نیروی کاربردی 500N,دستگاه تست عدم همراستایی آفست با اعمال نیرو در چهار جهت,تستر عدم همراستایی رابط شارژ EV با کنترل PLC و عملکرد صفحه لمسی

Four-Directional Force Application Offset Misalignment Test Apparatus

PLC Control and Touchscreen Operation EV Charging Interface Misalignment Tester

توضیحات محصول

تجهیزات آزمایش کنتاکتور EV

دستگاه های تخصصی برای شبیه سازی نیروهای جابجایی عملیاتی و آزمایش قدرت فشرده سازی کانکتورهای EV در طول سناریوهای عدم تراز رابط شارژ.

استانداردهای انطباق

این تجهیزات آزمایش مطابق با UL2552-2022، بند 54C.3 و شکل 54C است.2، IEC62196-1.

خلاصه تجهیزات

نمونه ها و محدودیت ها:رابط شارژ
کاربرد:اعمال بالا، پایین، چپ، و نیروهای راست به نقطه گرفتن از اسلحه شارژ برای شبیه سازی عملیات جابجایی در طول استفاده عادی و تأیید قدرت فشرده سازی در تمام جهت ها
اصول آزمایش:موتور سرو در حال حرکت دستکاری برای اعمال نیروی در چهار جهت (-X، +X، -Y، +Y) با مقادیر نیروی و زمان فاصله با توجه به الزامات استاندارد

ساختار تجهیزات و ویژگی های آن

سیستم کنترل PLC با عملکرد صفحه لمسی و سنسورهای نیروی چهار جهت برای نظارت
یک ایستگاه کاری مستقل برای آزمایش یک نمونه در چهار جهت

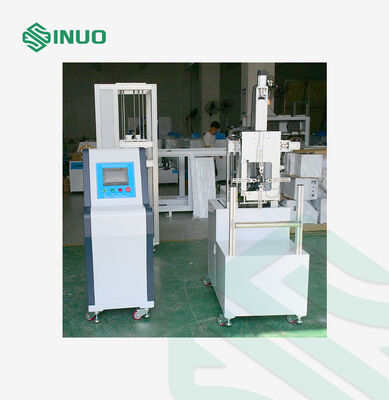

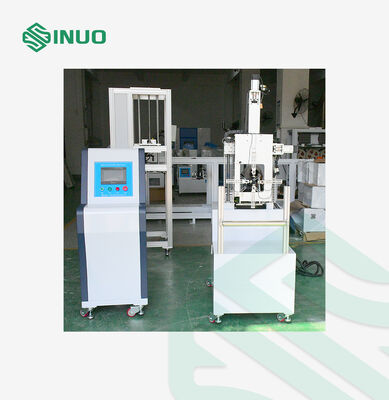

کابینت کنترل جداگانه و طراحی محرک اجازه می دهد تا قرار دادن پلت فرم پشتیبانی محرک در اتاق های دمای ثابت

مشخصات فیزیکی

پلت فرم پشتیبانی اکتواتور:۱۲۰۰*۸۰۰*۱۵۰۰ میلی متر (W*D*H)
کابينت کنترل:500 * 400 * 1400 میلی متر (W * D * H)
وزن تقریبی:200 کیلوگرم

محیط استفاده

منبع برق:AC220V±10%/50-60Hz
دمای کار:۵ تا ۳۵ درجه سانتیگراد
رطوبت:30 تا 90 درصد

پارامترهای فنی

پارامتر	مشخصات
روش کنترل و عملیات	کنترل PLC، عملکرد صفحه لمسی
پیکربندی ایستگاه	SNQC1016A-1 ایستگاه تک
جهت نیروی	+X، -X، +Y، -Y به ترتیب اعمال می شود (برنامه قابل تنظیم)
مکانیسم اعمال نیروی	محور YZ محور عمودی دستکاری خودکار، محور X تنظیم می شود

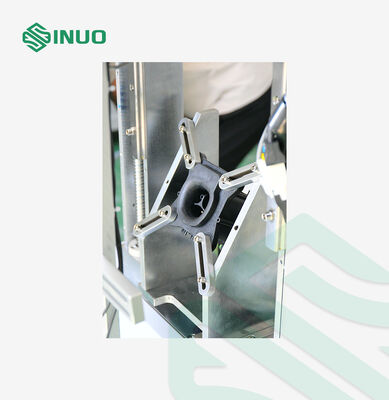

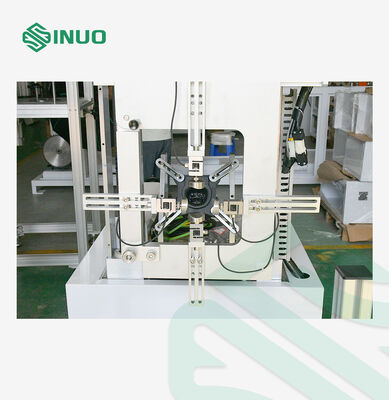

دستگاه نمونه	کلیپ آرک شکل جهانی برای اکثر تفنگ های شارژ، کلیپ V شکل قابل تنظیم 200 میلی متر چپ / راست
ارزش نیروی اعمال شده	0-500N، پیش تنظیم شده با نظارت سنسور نیروی و کنترل سیستم خودکار
زمان فاصله	0-999.9s، پیش تنظیم شده
زمان اعمال نیروی	0-999.9s، پیش تنظیم شده
تعداد محاکمات	0-999999 بار، پیش تنظیم شده
فاصله مرکز سوکت از زمین	1 متر، صفحه نصب 30 درجه خم شده (از جهت عمودی)
ویژگی های حفاظت	حفاظت از بیش از حد بار، حفاظت از نشت، محافظت از مدار کوتاه
