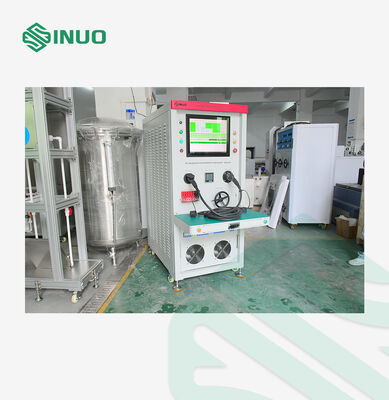

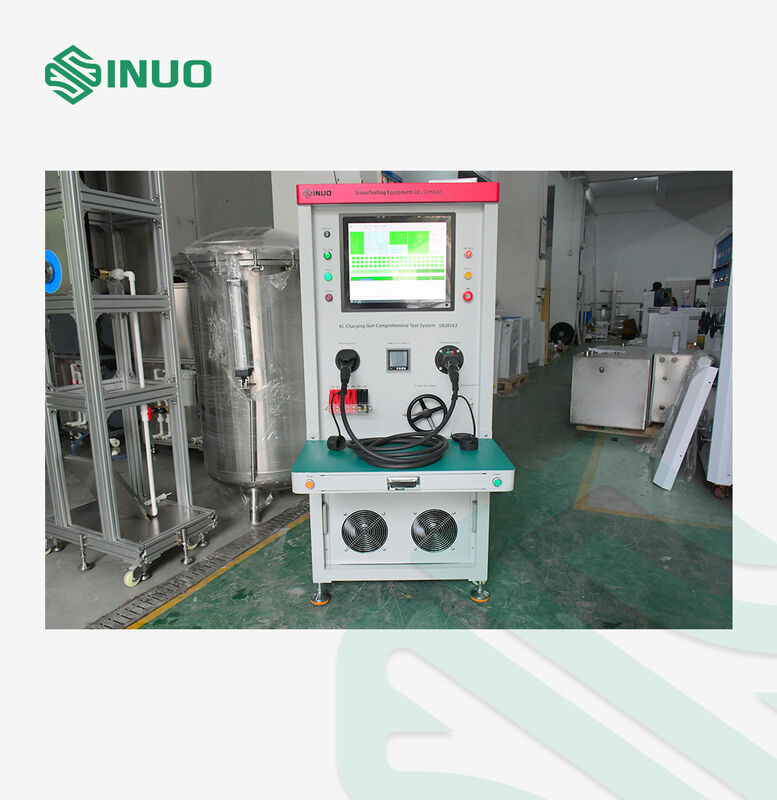

سیستم جامع تست تفنگ شارژ AC، دستگاه تست کانکتور AC EV

سیستم جامع تست تفنگ شارژ AC، دستگاه تست کانکتور AC EV

نام تجاری:	Sinuo
شماره مدل:	SNEQ08
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

دامنه تست مقاومت:

1 - 5000Ω

محدوده تست ترمیستور:

100 - 50،000Ω

دامنه ولتاژ مقاومت در برابر:

AC 0-5KV/DC 0-6KV

ولتاژ آزمایش عایق:

DC 100 - 1000V

دامنه مقاومت عایق:

1mΩ - 1gΩ

روش ورودی داده ها:

اسکنر (کد بارکد/QR)

سیستم کنترل:

PLC + کامپیوتر صنعتی

ادغام کامپیوتر:

از ادغام MES (اختیاری) پشتیبانی می کند

تامین هوا:

0.6 MPa

محدوده مقاومت داخلی:

1-5000 Ω

دوشاخه AC 16A:

RC فشرده نشده: 680Ω، فشار داده شده RC+R4: 3.38 kΩ

دوشاخه AC 32A:

RC فشرده نشده: 220Ω، فشار داده شده RC+R4: 3.52 kΩ

دوشاخه AC 63A:

RC فشرده نشده: 100Ω، فشار داده شده RC+R4: 3.4 kΩ

ابعاد:

W 900 × D 800 × H 1800 میلی متر

وزن:

300 کیلوگرم

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 مجموعه در ماه

توضیحات محصول

دستگاه تست کنتاکتور EV

این سیستم تست عمدتا برای بازرسی عملکردی پلاگین های AC با توجه به استانداردهای چینی (GB) ، اروپایی (EU) و آمریکایی (UL) استفاده می شود. هر پلاگین می تواند یک کد QR منحصر به فرد اختصاص داده شود،و نتایج آزمایش به طور خودکار در گزارش ها ذخیره می شوند.. نتایج واجد شرایط را می توان به طور مستقیم چاپ کرد. تمام توابع به طور خودکار در یک اجرا آزمایش می شوند، که کارایی بالا و صرفه جویی در نیروی کار را فراهم می کند،که آن را برای تولید انبوه و بازرسی کامل در کارخانه ها مناسب می کند.

عملکردهای تست

آزمایش شکستگی، پیوستگی، مدار کوتاه و دنباله سیم کشی برای هر سیم جداگانه
آزمایش مقاومت پیوستگی لوله اصلی
اندازه گیری مقاومتی داخلی (از جمله حالت فشرده و بدون فشرده شدن سوئیچ های دکمه)
بررسی ظرفیت حمل جریان و اندازه گیری افت ولتاژ
آزمایش عایق بندی بین سیم ها
آزمایش مقاومت دی الکتریک (فولتاژ بالا) بین سیم ها
آزمایش سیم ترموکوپل

مشخصات فنی

منبع برق	واحد فاز AC 220V / 50Hz
تامین هوا	0.6 MPa

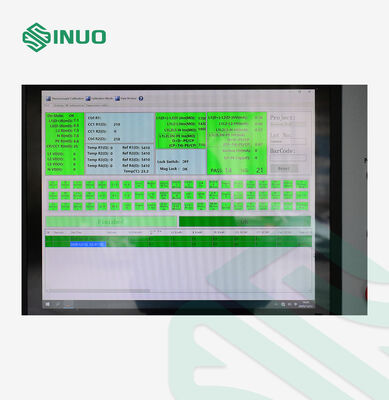

سیستم کنترل	PLC + PC صنعتی
اسکن کردن بارکد	دستگاه با اسکنر برای خواندن بارکد یا کد QR در نمونه های آزمایش همراه است. محصول را قبل از آزمایش اسکن کنید؛ پس از آزمایش، کد اسکن شده به طور خودکار با سوابق آزمایش مرتبط می شود،امکان ردیابی.
آزمایش پیوستگی سیم	شکست، پیوستگی، مدار کوتاه و آزمایشات توالی سیم کشی از طریق اسکن ورودی / خروجی PLC انجام می شود. PLC به طور خودکار عبور / شکست را تعیین می کند.
محدوده مقاومت داخلی	۱٫۵۰۰۰ Ω، دقت: ۱٪ برای تعیین کیفیت محصول می توان محدودیت های بالا و پایین را تنظیم کرد.
مقاومت CC و PE (دکمه فشار داده شده / فشار داده نشده)	پلاگین 16A AC:بدون فشار RC: 680Ω، فشار RC+R4:3.38 kΩ پلگ AC 32A:بدون فشار RC: 220Ω، فشار RC+R4:3.52 kΩ 63A پلگ AC:بدون فشار RC: 100Ω، فشار RC+R4:3.4 kΩ دقت اندازه گیری مقاومت باید به 1٪ تا 2٪ برسد.
محدوده آزمایش ترمیستور	100-50000 Ω، دقت: 2٪ برای تعیین کیفیت تداوم، می توان محدودیت های بالا و پایین را تنظیم کرد.
آزمایش ظرفیت حمل جریان و افت ولتاژ	اندازه گیری کاهش ولتاژ در میان کانکتورها تحت شرایط فعلی نامی و بیش از حد. ترانسفورماتور سه فاز قابل تنظیم داخلی: خروجی 0-380V، بار سه فاز قابل تنظیم 0-35A. محدوده های آزمایش پشتیبانی شده: 3.3 kW 16A تک فاز 7.4 kW 32A تک فاز 11 kW 16A سه فاز 22 kW 32A سه فاز
آزمایش مقاومت عایق	تک فاز: L-N، L-E، E-N سه فاز:L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 پارامترها: ولتاژ آزمایش: DC 100 ‰ 1000V (تنظیم پذیر) محدوده پایین: 1 M1 GΩ (قابل تنظیم) دقت: ±5٪ هشدار زمانی که مقاومت < مقدار تنظیم شده باشد
آزمایش مقاومت دی الکتریک (Hi-Pot)	تک فاز: L-N، L-E، E-N سه فاز: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 پارامترها: ولتاژ آزمایش: AC 0 ¥5 kV / DC 0 ¥6 kV (قابل تنظیم) محدوده جریان نشت: AC 0.1 ̇20 mA، DC 0.01 ̇5 mA دقت: ±1.5% + 3 رقم نمایش دیجیتال ولتاژ، تنظیم خودکار قابل برنامه ریزی آژیر اگر جریان نشت بیش از مقدار تنظیم شده باشد
ایستگاه تست	یک ایستگاه، یک محصول در هر آزمایش

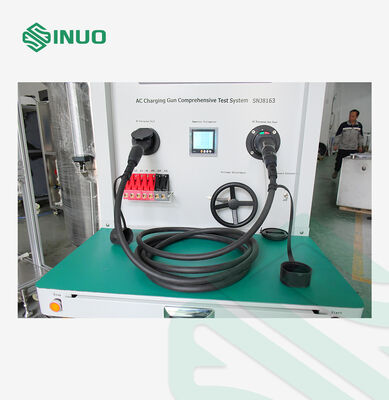

نگهدارنده های پلگ	نگهدارنده پلاگین خودرو EU AC، نگهدارنده پلاگین پایه EU AC، نگهدارنده پلاگین GB AC، نگهدارنده پلاگین AC ایالات متحده
صفحه دم	دستگاه فشار ویژه ای که با محصول مورد آزمایش مطابقت دارد، با کلیمپ و صفحه محافظ
ارتفاع سوکت	۷۵۰٫۱۰۰۰ میلی متر، طراحی ارگونومیک

مرور سیستم
