IEC 60309 Compliant Flexibility Testing Apparatus for EV Plugs and Socket-Outlets

نام تجاری:	Sinuo
شماره مدل:	SNQC1009
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	t/t
توانایی عرضه:	5 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حالت محرک:

موتوری

ایستگاه تست:

مجرد

وزن:

20n ، 25n ، 50n ، 75n ، 100n ، 120n ، 140n ، 180n

نرخ خم شدن:

0-60 چرخه در دقیقه، می تواند از پیش تنظیم شود

روش کنترل الکتریکی:

کنترل هوشمند PLC، عملکرد لمسی 7 اینچی

روش بستن نمونه:

گیره مکانیکی، موقعیت قابل تنظیم است

زاویه انعطاف پذیر:

0-360 درجه را می توان آزادانه تنظیم کرد

چرخه های خم شدن:

0~999999 می تواند از پیش تنظیم شود، پیش فرض 20000 چرخه

جزئیات بسته بندی:

بسته بندی صادراتی

قابلیت ارائه:

5 مجموعه در ماه

توضیحات محصول

IEC 60309 Compliant Flexibility Testing Apparatus for EV Plugs and Socket-Outlets

Complied Standards & Clauses

The flexibility testing apparatus is designed and manufactured according to requirements of IEC62196-1: 2022 clause 26.4 table 14, IEC60309-1: 2012 clause 24.4 figure 9, etc.

Equipment Structure

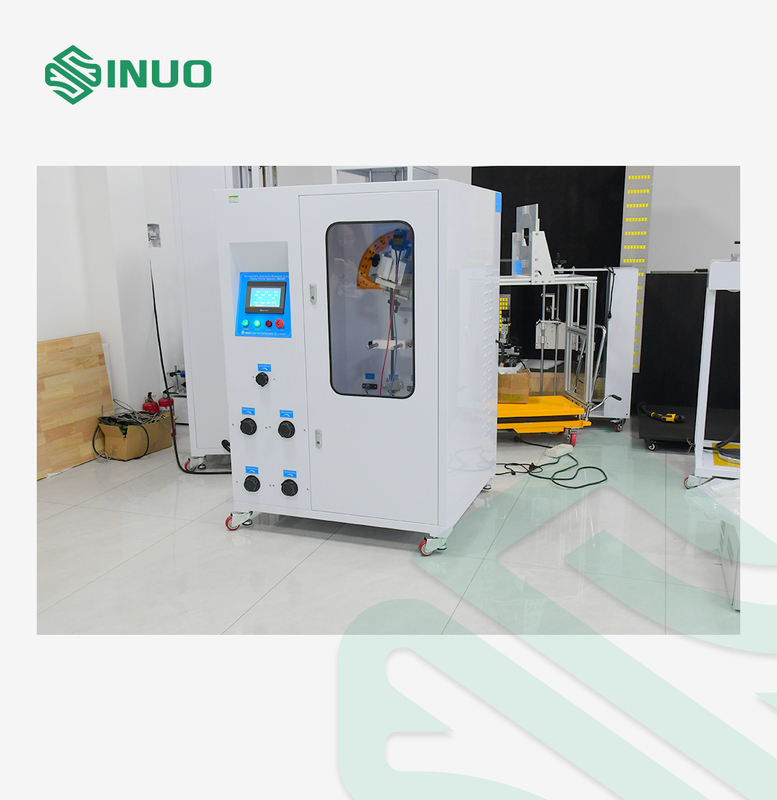

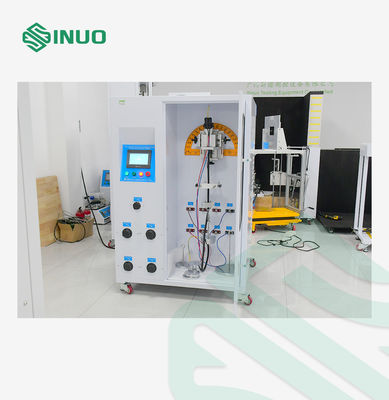

The Flexibility Testing Apparatus is specially developed in accordance with IEC 62196-1:2022 clause 26.4 table 14 and IEC 60309-1:2012 clause 24.4 figure 9, designed for conducting mechanical flexing endurance tests on vehicle plugs, socket-outlets, and non-rewirable couplers.

Equipped with a PLC control system and a 7-inch color touchscreen interface, the equipment ensures intuitive operation and precise control. A servo motor drives the flexing motion, allowing operators to preset the angle, speed, and number of cycles directly on the screen. The test runs automatically based on the configured parameters, and the system will stop and alert once the target cycle count is reached.

This apparatus features high-accuracy digital display, efficient variable frequency control, precise speed adjustment, and six-digit memory settings. Its multi-purpose modular fixture and rotating center alignment tool enhance testing flexibility, while the built-in load function can provide test voltage to samples during operation.

With its advanced automation, reliable accuracy, and versatile design, this system is an ideal solution for manufacturers and laboratories seeking compliance verification and durability testing of EV connectors.

Technical Parameters

Test Station	Single
Power Supply	Three phase AC380V±10%, 50Hz
Test Judgment	Judging by the signals given when the current is conducted or not
Drive Mode	Servo motor
Equipment Dimensions & Weight	L 850mm W 800mm H 1500mm, the whole machine is about 300Kg
Flexing Angle	0-360° can be adjusted freely (default 90°, 45°on either side of the vertical)
Flexing Rate	0-60 cycles / min, can be preset
Flexing Cycles	0~999999 can be preset, default 20000 cycles
Load Weights	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Load Power	Built-in, with adjustable phase voltage between conductors 0-250V and current AC0-400A adjustable Note: for load >400A, please use an external power source

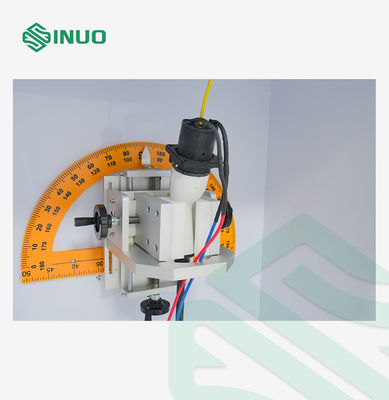

Sample Clamping Method	Mechanical clamping, the position of clamping point is adjustable
Electrical Control Method	PLC intelligent integrated control, 7-inch humanized touch interface operation

Details
