تجهیزات تست بیرون کشیدن کانکتور شارژ وسایل نقلیه الکتریکی IEC 62196-1

تجهیزات تست بیرون کشیدن کانکتور شارژ وسایل نقلیه الکتریکی IEC 62196-1

نام تجاری:	Sinuo
شماره مدل:	SNQC1013
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	t/t
توانایی عرضه:	30 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

ارقام کاربردی:

شکل 13، شکل 14

جدول کاربردی:

جدول 5

بندهای کاربردی:

بند 14.1.5، 14.1.6

استاندارد کاربردی:

IEC 62196-1

روش عملیات:

عمل دستی

پیکربندی وزن:

165-750N

دوشاخه های تست:

سفارشی

ایستگاه تست:

تک ایستگاه

جزئیات بسته بندی:

تخته سه لا

قابلیت ارائه:

30 مجموعه در ماه

برجسته کردن:

تجهیزات تست کانکتور شارژ خودروهای برقی,تستر بیرون کشیدن IEC 62196-1,دستگاه تست کانکتور وسایل نقلیه الکتریکی

IEC 62196-1 withdrawal tester

electric vehicle connector testing device

توضیحات محصول

تجهیزات تست بیرون کشیدن کانکتور شارژ وسایل نقلیه الکتریکی IEC 62196-1

استانداردها و بندهای منطبق

این تجهیزات تست با بندهای 14.1.5، 14.1.6، شکل 13، شکل 14 استاندارد IEC 62196-1:2022 مطابقت دارد.

مروری بر تجهیزات

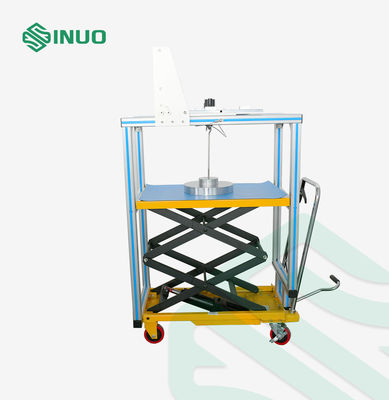

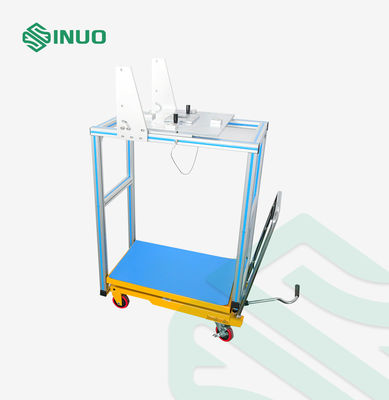

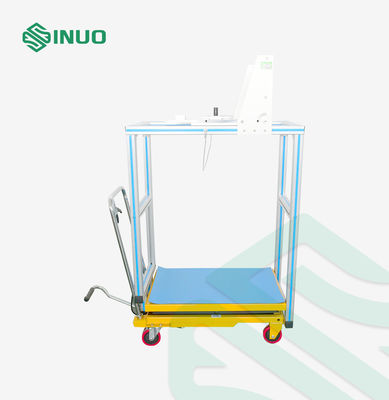

این دستگاه برای بررسی نیروی بیرون کشیدن مورد نیاز هنگام بیرون کشیدن دوشاخه آزمون از پریز و دستگاه قفل استفاده می شود.

پارامترهای فنی

دوشاخه آزمون، مطابق با برگه های استاندارد مربوطه، باید دارای کنتاکت های کاملاً سنگ زنی شده از فولاد سخت شده باشد که زبری سطح آنها از 0.8 میکرومتر در طول فعال آنها تجاوز نکند و در فواصل اسمی با تلرانس ±0.05 میلی متر از هم فاصله داشته باشند.

ابعاد کنتاکت های دوشاخه یا فاصله بین سطوح تماس برای انواع دیگر کنتاکت های دوشاخه باید مطابق با حداقل ابعاد ارائه شده در برگه های استاندارد مربوطه، با تلرانس ^+0.01₀میلی متر

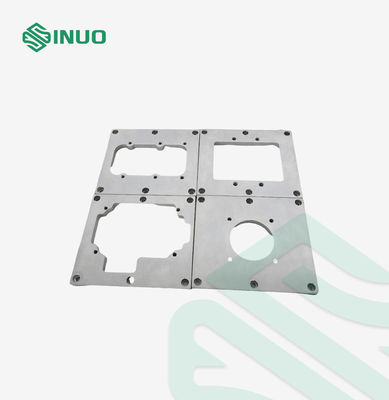

دوشاخه های آزمون در این دستگاه تست گنجانده نشده اند، لطفاً از دوشاخه های آزمونی که مشتری قبلاً به طور جداگانه به شرح زیر سفارش داده است استفاده کنید:

شماره	استاندارد	شماره شکل:	نام	تعداد
IEC62196-3/Ed.2/CDV © IEC(E)	1	برگه استاندارد 2-I صفحه 1	دوشاخه آزمون: 32A، 250 ولت AC ورودی خودرو	IEC62196-3/Ed.2/CDV © IEC(E)
2	1	برگه استاندارد 2-Ilb صفحه 1	دوشاخه آزمون: 63 آمپر، 480 ولت سه فاز یا 70 آمپر، 250 ولت تک فاز	IEC62196-3/Ed.2/CDV © IEC(E)
3	1	برگه استاندارد 2-Ild صفحه 1	ورودی خودرو آزمون: 63 آمپر، 480 ولت سه فاز یا 70 آمپر، 250 ولت تک فاز	IEC62196-3/Ed.2/CDV © IEC(E)
4	1	برگه استاندارد 2-Ilf صفحه 1	ورودی خودرو آزمون: 63 آمپر، 480 ولت سه فاز یا 70 آمپر، 250 ولت تک فاز	IEC62196-3/Ed.2/CDV © IEC(E)
5	1	برگه استاندارد 2-Illa صفحه 1	دوشاخه آزمون: 16 آمپر، 250 ولت تک فاز با 1 کنتاکت پایلوت	IEC62196-3/Ed.2/CDV © IEC(E)
6	1	برگه استاندارد 2-Illa صفحه 3	ورودی خودرو آزمون: 16 آمپر، 250 ولت تک فاز ورودی خودرو با 1 کنتاکت پایلوت
1	1	IEC62196-2/Ed.3/CDV © IEC(E)	برگه استاندارد 2-Illb صفحه 1	IEC62196-3/Ed.2/CDV © IEC(E)
1	1	IEC62196-2/Ed.3/CDV © IEC(E)	برگه استاندارد 2-Illb صفحه 3
ورودی خودرو آزمون: 32 آمپر، 250 ولت تک فاز ورودی خودرو با 2 کنتاکت پایلوت	1	9	IEC62196-2/Ed.3/CDV © IEC(E)	IEC62196-3/Ed.2/CDV © IEC(E)
دوشاخه آزمون: 63 آمپر، 480 ولت سه فاز با 2 کنتاکت پایلوت	1	10	IEC62196-2/Ed.3/CDV © IEC(E)
برگه استاندارد 2-Illc صفحه 3	ورودی خودرو آزمون	1 11	پیکربندی BB	IEC62196-3/Ed.2/CDV © IEC(E)
صفحه 1	ورودی خودرو آزمون	1 12 IEC62196-3/Ed.2/CDV © IEC(E) برگه های استاندارد	پیکربندی BB	IEC62196-3/Ed.2/CDV © IEC(E)
برگه استاندارد 3-Iia صفحه 1	ورودی خودرو آزمون	1	15	IEC62196-3/Ed.2/CDV © IEC(E)
برگه استاندارد 3-IIIa صفحه 2	ورودی خودرو آزمون	1	15	IEC62196-3/Ed.2/CDV © IEC(E)
برگه استاندارد 3-Iva ورودی خودرو حالت های 2، 3 و 4 صفحه 2	ورودی خودرو آزمون	1	15	IEC62196-3/Ed.2/CDV © IEC(E)

برگه استاندارد 3-Ivb ورودی خودرو همه حالت ها صفحه 1

تجهیزات تست بیرون کشیدن کانکتور شارژ وسایل نقلیه الکتریکی IEC 62196-1 0
