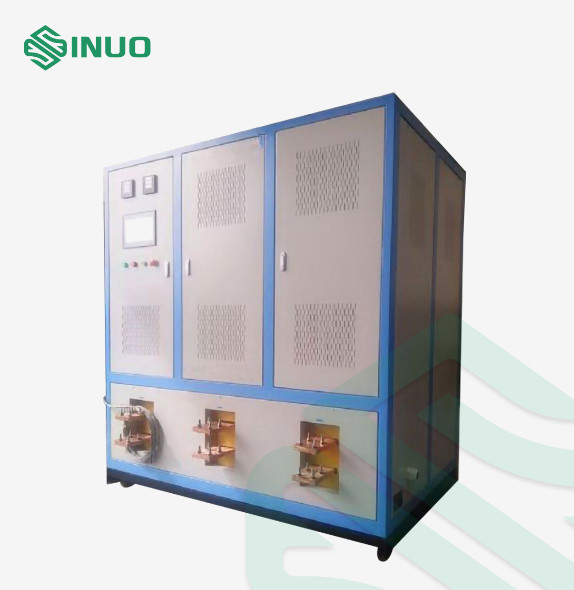

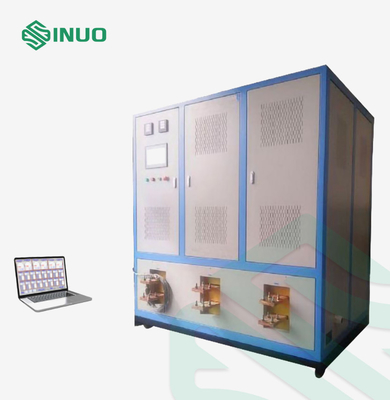

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود

نام تجاری:	Sinuo
شماره مدل:	SNQC1020A
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	10 Sets Per Month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

Calibration Certificate (Cost Additional)

محدوده ولتاژ تخلیه:

DC10-300V

Discharge peak limit current:

Not less than 14KA

اوج جریان تخلیه:

قابل تنظیم دیجیتال

Discharge voltage:

Programmable control

منبع تغذیه دستگاه:

AC220V 50Hz/60Hz،5KVA،

Equipment dimensions:

W1800×D900×H1800mm

دقت فعلی:

سطح 0.5 یا بهتر، وضوح ≤1A.

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

برجسته کردن:

سیستم آزمون مقاومت در برابر جریان مدار کوتاه,سیستم تست مقاومت در حال حاضر 300 ولت مدار کوتاه,IEC62368-1 تجهیزات آزمایش کانکتور EV

300V Short Circuit Current Withstand Test System

IEC62368-1 EV Connector Testing Equipment

توضیحات محصول

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود

استانداردها و بند های رعایت شده

با ضمیمه R در IEC62368-1 مطابقت دارد:2019.

خلاصه ی محصول

سیستم از یک دستگاه ذخیره انرژی برای ذخیره انرژی با توجه به پارامترهای تنظیم شده استفاده می کند و هنگامی که ولتاژ تنظیم شده به دست می آید برای تحقق عملکرد آزمایش خروجی جریان بزرگ تخلیه می شود.فرکانس نوسان ضخامت جریان 50±2Hz است، شبیه سازی فرکانس قدرت، و جریان اوج می تواند به 14KA (10KA اوج موج سینوس) برسد، پس از اتمام تخلیه به طور خودکار برای دور بعدی آزمایش شارژ می شود.

در طول فرآیند آزمایش، شکل موج جریان تخلیه ثبت می شود و منحنی زمان جریان به طور خودکار تولید می شود.

پاسخگویی به الزامات آزمایش برای قدرت منبع برق 300V*10KA=3MVA در آزمایشگاه های معمولی

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود 0

در نمودار بلوک طرحی بالا، طرح نوسان ضخامت خفیف (α<1) است و معادله حلقه این است:

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود 1

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود 2

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود 3

شکل موج فعلی در شکل a بالا نشان داده شده است.

پارامترهای فنی

جریان اوج تخلیه	قابل تنظیم دیجیتالی
ولتاژ تخلیه	کنترل قابل برنامه ریزی
محدوده ولتاژ تخلیه	DC10-300V، کنترل خودکار توسط برنامه
حداکثر جریان تخلیه	حداقل 14KA (قیمت اوج موج سینوس 10KA)
زمان تخليه	حداقل 20ms، نوسانات ضعیفی بر اساس منحنی سینوسایدال (استفاده از اجزای شارژ و تخلیه ویژه برای ذخیره سازی انرژی با کارایی بالا، بدون اثر حافظه، عمر طولانی)
محدوده انحراف در طول آزمایش	جریان 95٪ ~ 105٪؛ ولتاژ 100٪ ~ 105٪؛ فرکانس 95٪ ~ 105٪؛
دقت فعلی	سطح 0.5 یا بهتر، وضوح ≤1A؛
دقت ولتاژ	سطح 1 یا بالاتر، وضوح ≤1V؛
مقاومت تخلیه	1. ساخته شده از مواد سیم ثابت، مقاومت پایدار و قابل اعتماد برای مدت طولانی است 2. سوئیچ کنتاکتور جریان بالا خاص برای کنترل سوئیچ استفاده می شود
شکل موج فعلی	با استفاده از اندازه گیری پیچ رگوکی با دقت بالا، محدوده اندازه گیری 20KA است و پهنای باند می تواند به 2MHz برسد.
میزبان کنترل	1. از یک میزبان کامپیوتری با صفحه لمسی LCD با مانیتور 15 اینچی، درایو حالت جامد 64G و حافظه 8G استفاده کنید. 2. يک کارت جمع آوری اطلاعات با سرعت بالا را براي اندازه گيري دقيق موج جاري تخليه تنظیم کنید. 3منحنی موج فعلی می تواند ذخیره و صادر شود. 4بعد از تنظیم پارامترها، برنامه به طور خودکار تست می کند، به طور خودکار مقاومت حلقه را تجزیه و تحلیل می کند، و به طور خودکار ولتاژ را تنظیم می کند تا سازگار شود.
عملکرد محافظ	مجهز به تابع محافظت از ولتاژ بالا و جریان بالا
رابط خروجی دستگاه	A. سوئیچ حفاظت SCPD (مانند 25A) یا فیوز: کاربر می تواند آن را به صورت خارجی به تنهایی متصل کند. B. سیم خروجی: با توجه به ناحیه برش قطری شماره سیم، کاربر می تواند آن را به تنهایی متصل کند ج. هنگامی که تجهیزات از کارخانه خارج می شوند، یک پوشش محافظ اکریلیک فراهم می شود که می تواند به اکثر محصولات مورد آزمایش سازگار شود.
منبع برق دستگاه	AC220V 50Hz/60Hz,5KVA،
ابعاد تجهیزات	تقریباً W1800 × D900 × H1800mm
وزن تجهیزات	750 کيلوگرم
محیط کار	دمای 0 تا 30 درجه سانتیگراد، رطوبت نسبی بیش از 80٪ و بدون تهویه، بخار و گاز خورد کننده

جزئیات

IEC62368-1 300V سیستم تست مقاومت در برابر جریان کوتاه محدود 4
