IEC 62196-1 دستگاه آزمایش بار مکانیکی رابط شارژ خودروهای الکتریکی

IEC 62196-1 دستگاه آزمایش بار مکانیکی رابط شارژ خودروهای الکتریکی

نام تجاری:	Sinuo
شماره مدل:	SN1013C
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Calibration Certificate (Cost Additional)

150 کیلوگرم

اندازه:

1100*460*1600

استاندارد کاربردی:

IEC 62196-1:2020

بندهای کاربردی:

بند 16.16

جهت اجباری:

گرانش وزن به سمت پایین است

مقدار نیروی اعمال شده:

با توجه به وزن استاندارد تست

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

IEC 62196-1 دستگاه آزمایش بار مکانیکی

دستگاه آزمایش بار مکانیکی خودروهای الکتریکی

توضیحات محصول

IEC 62196-1 دستگاه آزمایش بار مکانیکی رابط شارژ خودروهای الکتریکی

استانداردها و بند های رعایت شده

IEC 62196-1Ed.4CDV 2020 بند 16.16، IEC62196-1:2022

خلاصه تجهیزات

This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeاین یک دستگاه ضروری برای لوازم جانبی الکتریکی، سازندگان لوازم خانگی،بخش های بازرسی کیفیت و موسسات تحقیقاتی علمی برای تشخیص لوازم الکتریکی روزمره.

ویژگی های ساختاری:

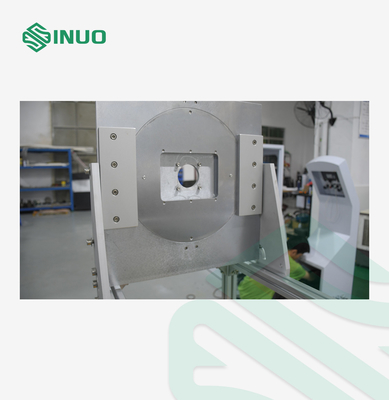

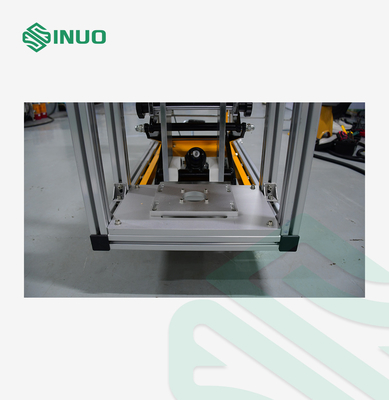

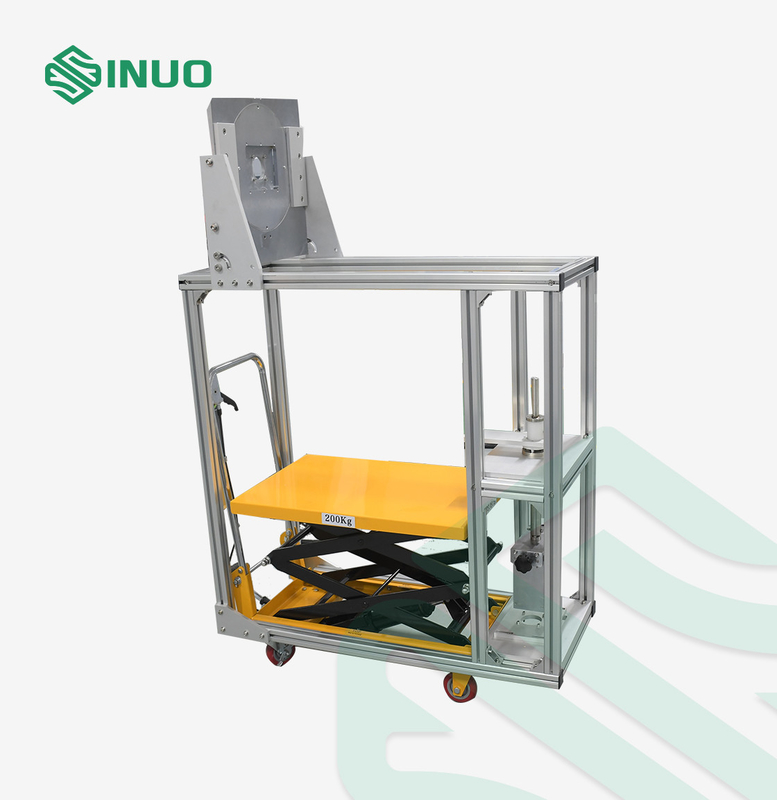

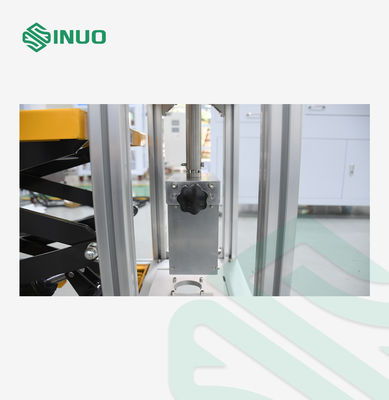

این دستگاه عمدتاً از دستگاه های آزمایش بار شارژ و دستگاه های آزمایش نیروی پلاگین تشکیل شده است. دستگاه نیروی کشاندن شامل دستگاه نصب و دستگاه کلیمپ در زیر، وزن اصلی،وزنهای اضافی، و پلگ و سوکت های آزمایش؛ دستگاه نیروی ورودی شامل وزن اصلی، وزنهای اضافی، صندلی های نصب و پلگ و سوکت های آزمایش است.کلیمپ کششی به یک وزن معکوس تغییر می کند.، قلاب وزن به طور مستقیم به پلگ آزمایش متصل می شود، یک کلیمپ برای نگه داشتن نمونه تنظیم شده است،و یک لیفت برای بلند کردن وزن یا وزن اصلی نیروی ورودی استفاده می شود تا از ناراحتی حمل دستی جلوگیری شود. ، بهبود کارایی کار و کاهش هزینه های نیروی کار،

پارامترهای فنی

1آزمایش بار شارژ باید با الزامات مطابقت داشته باشد.

جرم کل پلاگین منبع برق آزمایش یا پلاگین وسیله آزمایش، دستگاه قفل، دستگاه حمل بار، وزن اصلی،و وزنهای اضافی باید نیروی کششی را که با مقررات جدول 1 مطابقت دارد اعمال کنند.. جرم وزن اضافی باید به گونه ای باشد که یک نیروی برابر با یک دهم از نیروی کشش را اعمال کند. وزن اصلی را بدون تکان دادن بر روی پلاگین آزمایش قرار دهید.و سپس وزن اضافی را از ارتفاع 5 سانتی متر روی وزن اصلی قرار دهید..

جریان نامی یا حداکثر جریان کار مداوم		قدرت
AC، DC	6	165
AC، DC	40	300
AC	80	440
AC	150	660
دی سی	I>80	750
هنگامی که شیء آزمایش یک سوکت منبع برق AC یا سوکت وسیله نقلیه باشد، بار آزمایش 300N است؛ هنگامی که شیء آزمایش یک سوکت وسیله نقلیه DC باشد، بار آزمایش 750N است.

نمودار 1 بار گرانشی با جریان های نامی مختلف

انتخاب وزن

با توجه به نمودار 1، وزن مناسب را با توجه به جریان انتخاب کنید و آزمایش را انجام دهید. به عنوان مثال 165N = 148.5 + 16.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

در میان آنها، 148.5N، 270N و 396N وزنه های اصلی با قلاب هستند. شکل و اندازه آن ها در تصویر زیر نشان داده شده است.

نشان داده شده در SN1013C-10. 16.5N، 30N، 44N، 154N، 66N، 15N، 75

شکل و اندازه وزنهای اضافی با سوراخ های عبور در شکل SN1013C-13 نشان داده شده است. وزنهای اندازه دیگر

کده ميتونه بعداً سفارشي بشه

2آزمایش نیروی کشاندن پلاگین شارژ باید الزامات را برآورده کند.

قبل از آزمایش، روغن روی پین را پاک کنید. پلاگین منبع برق آزمایش یا جعبه ورودی پلاگین وسیله آزمایش را از سوکت منبع برق یا از سوکت برای 10 چرخه خارج کنید.سپس آن را بر روی لامپ با یک پلگ و انجام تست دوباره. پلاگین شارژ نیازی به حرکت با سرعت یکنواخت هنگام خارج کردن یا وصل کردن نداردو نیروی ورودی و نیروی کششی برابر با گرانش وزن و پلگ هستند و عمودی به سمت پایین هستند.

3. پلگ استاندارد تست

پلگ آزمایش باید شامل تماس های خرد شده از فولاد سخت شده با خشکی سطحی حداکثر 0 باشد.8 μm در طول کار خود و فاصله ای در فاصله نامی با تحمل ±0.5 میلی متر برای سایر انواع پین ها ابعاد پین ها یا فاصله بین سطوح پین ها باید با حداقل ابعاد داده شده توسط استانداردهای مربوطه مطابقت داشته باشد.

جزئیات

IEC 62196-1 دستگاه آزمایش بار مکانیکی رابط شارژ خودروهای الکتریکی 0
