IEC62196 واسط شارژ خودروی الکتریکی دستگاه تست نیروی درج

IEC62196 واسط شارژ خودروی الکتریکی دستگاه تست نیروی درج

نام تجاری:	Sinuo
شماره مدل:	SNQC1013A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	15 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV 2020

بندهای کاربردی:

بند 14.1.5، 14.1.6

ایستگاه تست:

تک ایستگاه

نمونه تست:

رابط شارژ

دوشاخه های تست:

سفارشی

ارقام کاربردی:

شکل 13، شکل 14

جدول کاربردی:

جدول 5

ارتفاع سقوط:

5 سانتی متر

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

15 مجموعه / ماه

برجسته کردن:

دستگاه تست نیروی درج رابط شارژ

توضیحات محصول

IEC62196 واسط شارژ خودروی الکتریکی دستگاه تست نیروی درج

استانداردها و بندهای منطبق برایدستگاه تست نیروی درج رابط شارژ

IEC 62196-1:2020 بند 14.1.5، 14.1.6، fig13، fig14.

IEC 62196-1:2014 بند 17.2.

پارامترهای فنیبرایدستگاه تست نیروی درج رابط شارژ

ایستگاه تست	تک ایستگاه
پیکربندی وزن	وزن اصلی تفنگ شارژ AC: 9.2 کیلوگرم
ارتفاع افت	وزن اصلی تفنگ شارژ DC: 13.2 کیلوگرم
درج موقعیت اولیه	وزن اضافی: 0.8 کیلوگرم
فیکسچر	نکته: وزن وزنه اصلی شامل وزن فیکسچر و میله راهنما می باشد و وزن وزنه با برهم نهی و ترکیب مشخص می شود.
زمان برگزاری آزمون	دهه 60، جک سینی را برای بلند کردن وزن برای دستیابی به حرکت در می آورد
بار آزمایشی	کابل شارژ AC: 100 نیوتن اسلحه شارژ DC: 140 نیوتن 1.0 کیلوگرم
تست	در طول آزمایش، دستگاه قفل باید باز شود

بررسی اجمالی تجهیزاتبرایدستگاه تست نیروی درج رابط شارژ

هدف آزمایش: ساختار رابط شارژ باید جاگذاری تفنگ شارژ را آسان کند و بررسی کند که آیا حداکثر نیروی مورد نیاز برای وارد کردن تفنگ شارژ در سوکت دستگاه در محدوده مشخص شده در استاندارد است یا خیر.

اصل تست: نیروی تفنگ شارژ وارد شده به سوکت: تفنگ شارژ را به صورت عمودی به سمت پایین قرار دهید، وزن اصلی را مطابق با استانداردهای استاندارد روی تفنگ شارژ قرار دهید و سپس از یک وزنه 0.8 کیلوگرمی برای سقوط آزادانه از ارتفاع 5 سانتی متری استفاده کنید. برای ضربه زدن به وزن اصلی، تفنگ شارژ باید در موقعیت مورد نیاز تماس در سوکت قرار گیرد.

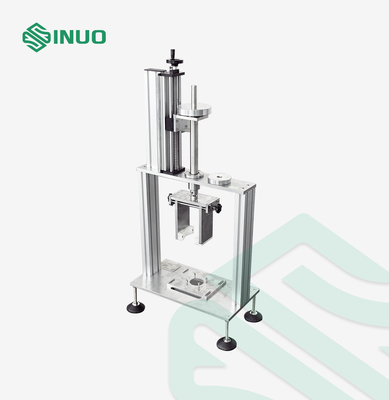

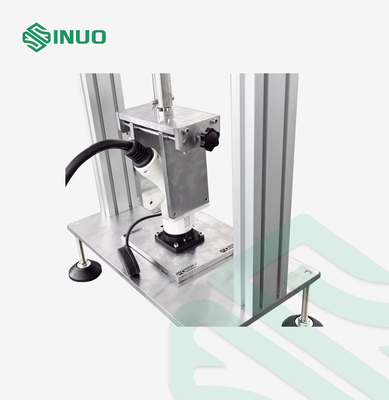

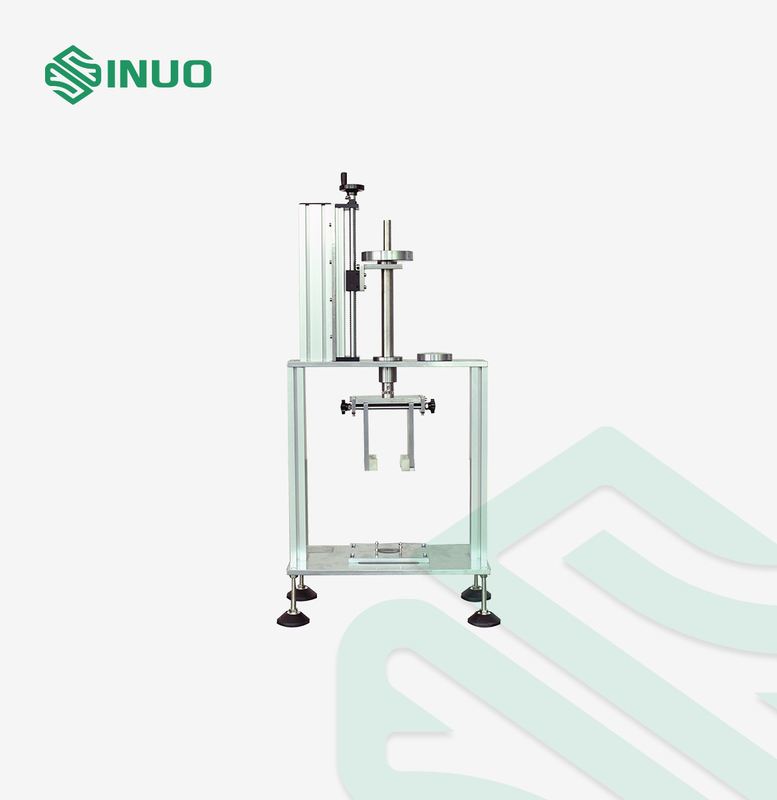

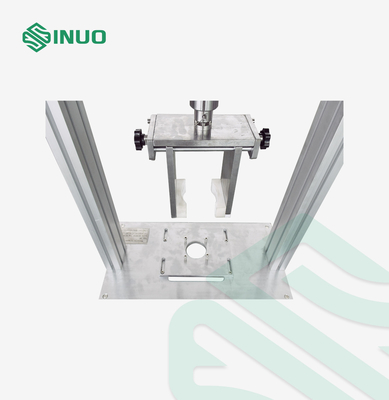

ساختار تجهیزات: این دستگاه از صفحه پایه نصب سوکت A، دستگاه گیره تفنگ شارژ، وزن اصلی F و وزن اضافی G تشکیل شده است.
توجه: فیکسچر قابل تنظیم مرکز پذیرفته شده است که می تواند انواع محصولات تفنگ شارژ را در خود جای دهد

ویژگی های ساختار

این دستگاه عمدتاً از فیکسچر نصب، دستگاه گیره، وزن اصلی، وزن مکمل و پلاگین تست تشکیل شده است.بر اساس تجربه، گیره کشش به وزنه تعادل تغییر می کند، قلاب وزنه مستقیماً به دوشاخه آزمایش متصل می شود و فیکسچر برای نگه داشتن نمونه پیکربندی می شود.شکل خاص در شکل 1 نشان داده شده است.

IEC62196 واسط شارژ خودروی الکتریکی دستگاه تست نیروی درج 0
