IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی

نام تجاری:	Sinuo
شماره مدل:	SN1012
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV 2020

نرخ تست:

(2±10) r/min یا (9±1) r/min

منبع تغذیه:

می تواند سفارشی شود

ایستگاه تست:

تک ایستگاه

قطر چرخش:

75/76 میلی متر

وزن بار:

0.4-70.3 کیلوگرم

ارتفاع تست:

260-660 میلی متر

قطر بدنه:

6.5-44.5 میلی متر

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 مجموعه / ماه

برجسته کردن:

تجهیزات تست ترمینال تفنگ شارژ خودرو

تجهیزات تست پایانه تفنگ IEC 62196

توضیحات محصول

IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی

استانداردها و بندهای منطبق

این دستگاه تست مطابق با IEC 62196-1:2020 بند 13.3.1 شکل12، جدول 3 و UL486A-B:2009 است.بند 9.3.2.1، بند 9.3.2.3، بند 9.3.2.4 و جدول 26 و شکل6و غیره.

پارامترهای فنی

نام پارامتر	داده های پارامتر
منبع تغذیه	با توجه به نیاز مشتری
ایستگاه تست	تنها
میزان تست	(2±10) r/min یا(9 ± 1) دور در دقیقه، قابل تنظیم
قطر چرخش	75 / 76 میلی متر
زمان تست	1-99 دقیقه 59 ثانیه
وزن بار	0.4-70.3 کیلوگرم
ارتفاع تست	260-660 میلی متر قابل تنظیم
قطر بوش	6.5mm، 9.5mm، 13mm، 14.5mm، 15.9mm، 19.1mm، 22.2mm، 25.4mm، 28.6mm، 31.8mm، 38.1mm، 44.5mm
ابعاد و وزن تجهیزات	L 600mm* W 600mm * H1680mm، تقریبا.350 کیلوگرم
حالت تنظیم ارتفاع	تنظیم دستی، با مکانیزم بالابر اسلاید پیچ
مکانیزم پشتیبانی	سینی وزن با سنسور مقدار نیرو، مقدار نیروی نظارت بر صفحه نمایش لمسی، می تواند به تست 1 دقیقه تنش 0-965N برسد.

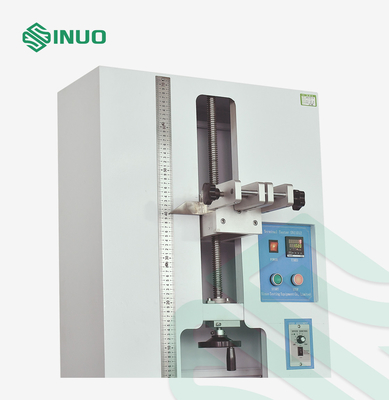

IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی 0

بررسی اجمالی تجهیزات

این دستگاه تست می‌کند که آیا پایانه‌های رزوه‌دار و پایانه‌های بدون رزوه می‌توانند در هنگام استفاده معمولی در برابر فشار مکانیزم مقاومت کنند.عمدتاً برای قضاوت در مورد اینکه آیا طراحی و ساختار ترمینال گیره رزوه با الزامات سیم گیره بدون آسیب بیش از حد مطابقت دارد استفاده می شود.

ساختار پیچ راهنما را تصویب می کند.هنگام استفاده، ابتدا می توان تعداد تست ها را از پیش تعیین کرد و مقدار تنظیم شده به طور خودکار متوقف می شود و با سیگنال زنگ صوتی همراه می شود.

تعداد تست ها را می توان قبل از آزمون از پیش تعیین کرد.هنگامی که به تعداد از پیش تعیین شده آزمایش رسید، دستگاه تست به طور خودکار متوقف می شود و زنگ هشدار صادر می شود.

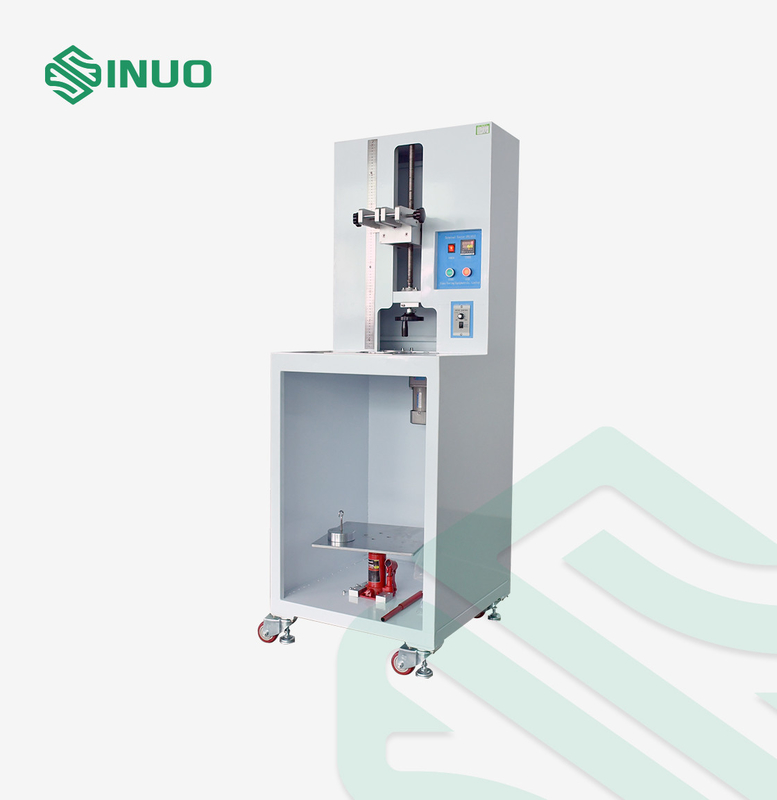

IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی 1

پرسش و پاسخ

س: چیست؟قطر سوراخ بوشبرای این دستگاه؟
ج: هست 6.5mm، 9.5mm، 13mm، 14.5mm، 15.9mm، 19.1mm، 22.2mm، 25.4mm، 28.6mm، 31.8mm، 38.1mm، 44.5mm(جزئیات به جدول 3 زیر مراجعه کنید).

س: چیست؟میزان تستبرای این دستگاه؟
ج: هست(10±2) دور در دقیقه.

جزئیات:

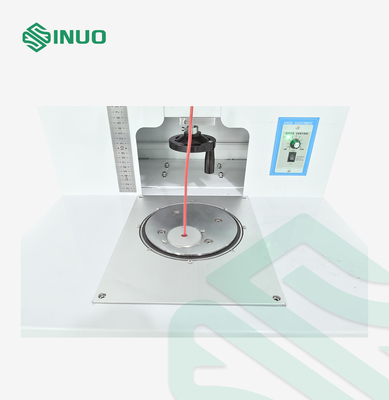

IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی 2

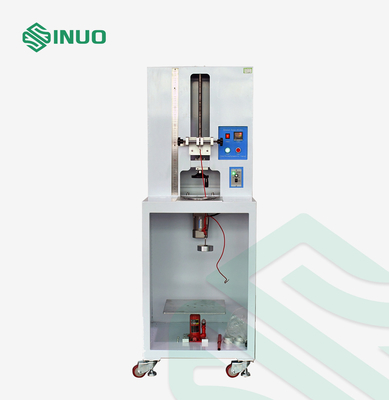

IEC 62196 Fig12 تجهیزات تست ترمینال تفنگ شارژ خودروی الکتریکی 3
