بند 20.2 گرد و غبار تجهیزات تست کانکتور EV - محفظه تست اثبات

تجهیزات تست کانکتور EV محفظه تست ضد گرد و غبار

استانداردها و بندهای منطبق

این محفظه آزمایش با استانداردهای IEC60529-2013، EN60529، DIN40050، SAEJ575 و غیره مطابقت دارد.

پارامترهای فنی

1. اندازه فضای داخلی: عرض 1500 میلی متر * عمق 1000 میلی متر * ارتفاع 1000 میلی متر.

2. گرد و غبار تست: پودر تالک خشک که می تواند از یک الک مربعی با اندازه مش 75 میکرومتر و قطر سیم 50 میکرومتر عبور کند.

3. مقدار گرد و غبار: 2-4 کیلوگرم در متر³.

4. سرعت هوا: <2m/s

5. اختلاف فشار پمپاژ: 0 ~ -10kPa قابل تنظیم، مجهز به نمایشگر فشار سنج.

6. کنترل جریان پمپاژ پمپ خلاء: 60-600، 600-6000 میلی لیتر در دقیقه قابل تنظیم.

7. دمای گرمایش: دمای معمولی +10℃~+60℃ را می توان برای کاهش رطوبت در محفظه و نمایش رطوبت در محفظه تنظیم کرد.

8. ساختار کاملا محصور شده، پمپ ارتعاش یک پمپ ارتعاش پنوماتیک را اتخاذ می کند، دامنه را می توان با تنظیم جریان هوا بدون پله تنظیم کرد، فن گردشی قدرتمند هوای داخل خانه را به گردش درآورد تا تعلیق گرد و غبار را به حرکت درآورد، و سرعت فن را می توان با تنظیم جریان هوا تنظیم کرد. مبدل فرکانس؛

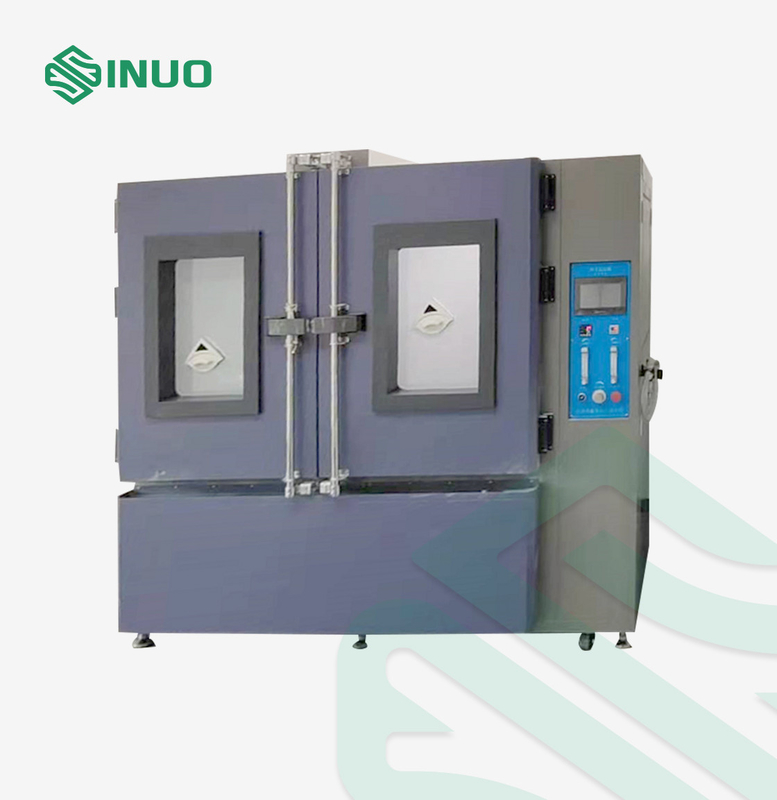

9. درب مهر و موم شده با پنجره شیشه ای، مجهز به برس حذف گرد و غبار برای تسهیل مشاهده شرایط داخل ساختمان.

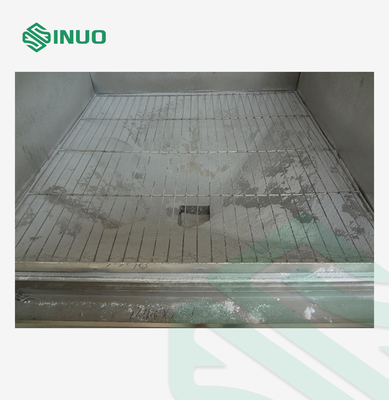

10. قفسه های حصار فولاد ضد زنگ دو لایه نمونه های آزمایشی را قرار می دهند.

11. پیکربندی سیستم خلاء: پمپ خلاء، دبی سنج، گیج فشار منفی خلاء، شیر تنظیم فشار، فیلتر.

12. دیوار داخلی از فولاد ضد زنگ و دیوار بیرونی با صفحات فولادی رنگ آمیزی شده است.

13. منبع تغذیه آزمایشی نمونه را پیکربندی کنید (سوکت ضد گرد و غبار داخلی)، خاموش شدن منبع تغذیه نمونه توسط دستگاه کنترل می شود و ورودی برق از دستگاه جدا می شود.

14. وضوح: دما: 0.1 درجه سانتی گراد، زمان: 1S;

15. درب: دو درب، اندازه باز شدن درب W1500mm * H1000mm.

16. رابط کنترل با صفحه نمایش لمسی کار می کند که کار با آن آسان است و پس از تنظیم پارامترهای برنامه به طور خودکار تست می شود.

بررسی اجمالی تجهیزات

هدف آزمایش: این محفظه آزمایش برای تجهیزات مکانیکی، الکتریکی، الکترونیکی، الکتروشیمیایی و الکترومکانیکی استفاده می شود.مقاومت، ذخیره سازی و عملکرد این دستگاه ها را در معرض شن و ماسه خشک یا اتمسفرهای پر از گرد و غبار ارزیابی کنید.برای تست عملکرد آب بندی محصول و تست قابلیت اطمینان استفاده می شود.

ویژگی های اتاقک:

1. لرزش حالت ارتعاش پنوماتیک را اتخاذ می کند و دامنه را می توان بدون پله تنظیم کرد.

2. مجهز به مبدل فرکانس، سرعت کار فن را می توان با تبدیل فرکانس تنظیم کرد.

3. سرعت و فشار پمپاژ نمونه را می توان به طور مستقل تنظیم کرد و فشار پمپاژ پایدار است.

4. مجهز به دماسنج الکترونیکی و رطوبت سنج، که می تواند به طور مستقیم بر روی صفحه نمایش لمسی نمایش داده شود.

5. قیف پایین مجهز به سوئیچ سوپاپ توپ برای جایگزینی آسان گرد و غبار است.

6. دیوار محفظه آزمایش مجهز به مجموعه فیلتر گرد و غبار هوا است و فشار اتمسفر اتاق های داخلی و خارجی متعادل است.

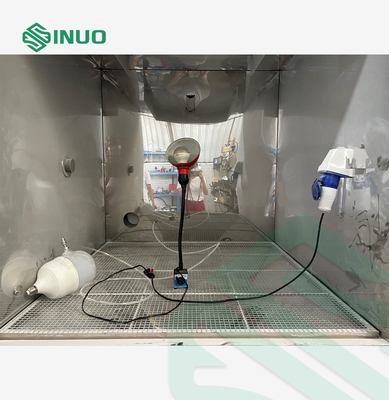

7. کار با این برنامه آسان است.علاوه بر این، نمونه عملکرد پیش گرمایش روشن و روشن اضافه شده است.به عنوان مثال، هنگام آزمایش لامپ ها، لامپ ها باید روشن شده و قبل از آزمایش گرد و غبار به حالت پایدار گرم شوند.پس از اتمام زمان گرم کردن، دستگاه به طور خودکار تست گرد و غبار را شروع می کند.به این ترتیب، آزمایش چراغ را می توان به طور مستقیم در محفظه گرد و غبار در یک زمان کامل کرد.

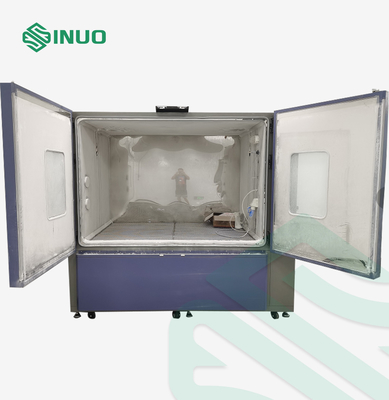

8. ساختار محفظه: دهانه درب بدون مانع است (1500X1000mm) و درب کاملا باز است که برای قرار دادن نمونه های بزرگ و سنگین در محفظه راحت است.

حفاظت ایمنی: هشدار خطا و علت، عملکرد سریع پردازش، خاموش شدن خودکار پس از زنگ خطا.حفاظت در برابر نشت، حفاظت از اتصال کوتاه، گرمای بیش از حد موتور فن، از دست دادن فاز کلی تجهیزات/فاز معکوس، حفاظت کلی از زمان بندی تجهیزات.

منبع تغذیه: AC 380V 50HZ 4KW;یک رابط منبع هوای فشرده، لوله هوای Φ8mm.

ساختار اتاق:

1. به صورت یک قیف مخروطی شکل با یک پورت جمع آوری گرد و غبار و یک پورت دمنده غبار در پایین طراحی شده است.یک فن گردشی توربین با فشار بالا را در درگاه دمش گرد و غبار نصب کنید تا گرد و غبار را از قیف به بالای محفظه داخلی بفرستید.گرد و غبار به طور طبیعی از بالا به صورت عمودی به پایین منفجر می شود.هنگامی که گرد و غبار روی دیواره جانبی قیف می افتد، گرد و غبار توسط دستگاه ارتعاشی به درگاه دمش گرد و غبار بازیافت می شود تا چرخه دوباره و دوباره شروع شود.

2. مواد محفظه داخلی: صفحه فولاد ضد زنگ.

3. مواد محفظه بیرونی: صفحه فولادی نورد سرد + رنگ پخت / اسپری پلاستیک.

4. دو پنجره مشاهده.

5. خراشنده گرد و غبار: مشاهده وضعیت آزمایش راحت است.

6. لامپ روشنایی: یک چراغ LED در داخل نصب شده است که برای مشاهده وضعیت آزمایش مناسب است.

7. سوراخ تست: Ø100mm;

8. بار براکت محفظه: 100 کیلوگرم.
