شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196

شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196

نام تجاری:	Sinuo
شماره مدل:	SN1012
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV 2020

منبع تغذیه:

با توجه به نیاز مشتری

ایستگاه تست:

تک ایستگاه

میزان تست:

(2±10) r/min

قطر چرخش:

75 میلی متر

وزن بار:

0.4-70.3 کیلوگرم

ارتفاع تست:

260-660 میلی متر

زمان گارانتی:

یک سال

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 مجموعه / ماه

برجسته کردن:

Fig12 تجهیزات تست کانکتور EV

تجهیزات تست اتصال دهنده EV IEC 62196

تجهیزات آزمایش EV Fig12

توضیحات محصول

IEC 62196 Fig12 تجهیزات تست ترمینال پیچ بستن اتصال دهنده EV

استانداردها و بندهای منطبق

این دستگاه تست مطابق با IEC 62196-1:2020 بند 13.3.1 شکل12، جدول 3 و غیره است.

پارامترهای فنی

نام پارامتر	داده های پارامتر
منبع تغذیه	با توجه به نیاز مشتری
ایستگاه تست	تنها
میزان تست	(2±10) r/min
قطر چرخش	75 میلی متر
زمان تست	1-999999 بار
وزن بار	0.4-70.3 کیلوگرم
ارتفاع تست	260-660 میلی متر قابل تنظیم
قطر بوش	6.5mm، 9.5mm، 13mm، 14.5mm، 15.9mm، 19.1mm، 22.2mm، 25.4mm، 28.6mm، 31.8mm، 38.1mm، 44.5mm
ابعاد و وزن تجهیزات	L 600mm* W 600mm * H1680mm، تقریبا.350 کیلوگرم

بررسی اجمالی تجهیزات

از آن برای آزمایش مکانیکی ترمینال استفاده می شود تا مشخص شود که آیا طراحی و ساختار ترمینال جدید با هادی جدید سازگار است و آیا حداقل و حداکثر سطح مقطع خوب است یا خیر.علاوه بر این، برای بررسی اینکه آیا ترمینال های پیچ گیره می توانند در طول استفاده معمولی تنش را تحمل کنند، استفاده می شود.

تعداد تست ها را می توان قبل از آزمون از پیش تعیین کرد.هنگامی که به تعداد از پیش تعیین شده آزمایش رسید، دستگاه تست به طور خودکار متوقف می شود و زنگ هشدار صادر می شود.از آن برای انجام آزمایش های مکانیکی روی ترمینال ها استفاده می شود تا مشخص شود که آیا طراحی و ساختار ترمینال های جدید با هادی های جدید سازگار است و آیا حداقل و حداکثر سطح مقطع خوب است یا خیر.علاوه بر این، برای بررسی اینکه آیا ترمینال های پیچ گیره می توانند در طول استفاده معمولی تنش را تحمل کنند، استفاده می شود.

تعداد تست ها را می توان قبل از آزمون از پیش تعیین کرد.هنگامی که به تعداد از پیش تعیین شده آزمایش رسید، دستگاه تست به طور خودکار متوقف می شود و زنگ هشدار صادر می شود.

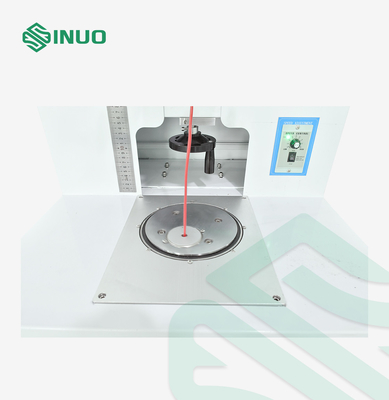

شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196 0

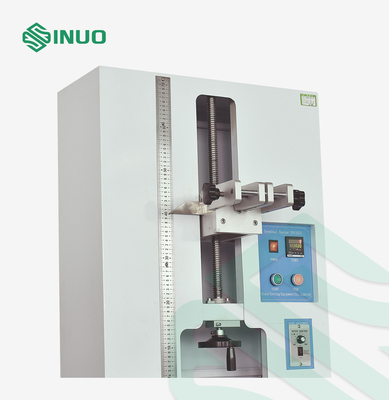

شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196 1

پرسش و پاسخ

س: چیست؟قطر سوراخ بوشبرای این دستگاه؟
ج: هست 6.5mm، 9.5mm، 13mm، 14.5mm، 15.9mm، 19.1mm، 22.2mm، 25.4mm، 28.6mm، 31.8mm، 38.1mm، 44.5mm(جزئیات به جدول 3 زیر مراجعه کنید).

س: چیست؟میزان تستبرای این دستگاه؟
ج: هست(2±10) دور در دقیقه.

جزئیات:

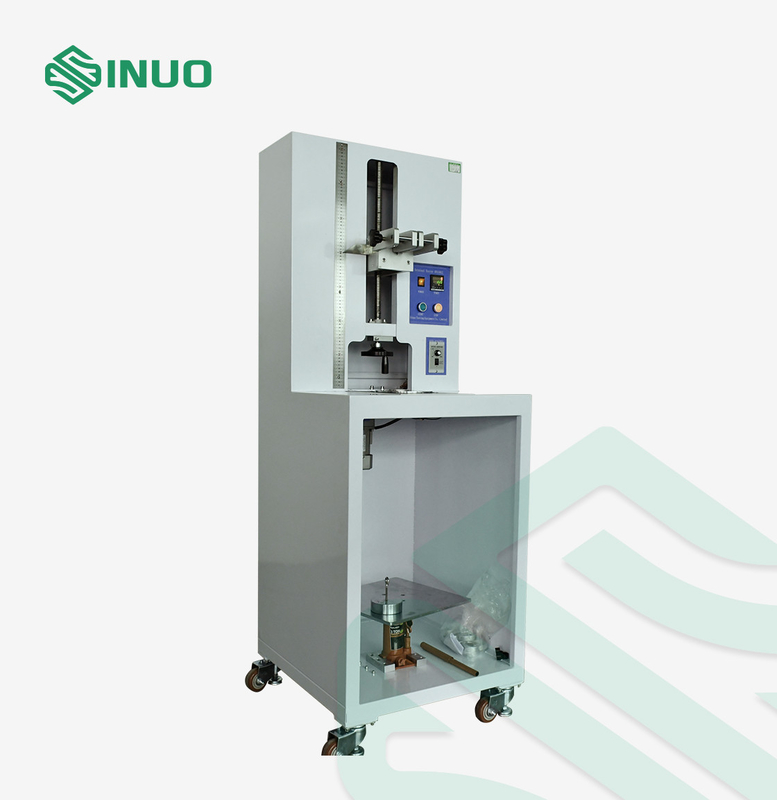

شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196 2

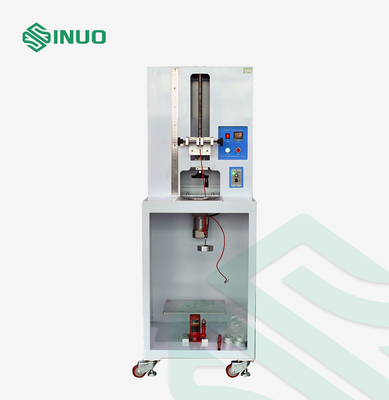

شکل 12 پیچ بستن تجهیزات تست کانکتور EV ترمینال IEC 62196 3
