IEC62196 2250mm EV کانکتور تست تجهیزات سوکت 50 کیلوگرم - تست قدرت پریزها

IEC62196 2250mm EV کانکتور تست تجهیزات سوکت 50 کیلوگرم - تست قدرت پریزها

نام تجاری:	Sinuo
شماره مدل:	SNQC1014
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استانداردهای کاربردی:

IEC 62196-1، IEC60884 و غیره

نمونه و محدودیت:

سوکت های موبایل چند موقعیتی

ارتفاع افتادن:

750 میلی متر

فاصله دو انتهایی:

2250 میلی متر

بند اعمال شده:

Ed.4CDV 2020 بند 26.3، شکل 19

زاویه چرخش:

45 درجه، می توان آن را در همه طرف چرخاند

روش رها کردن:

انتشار دستی

دفعات افت:

8 بار

جزئیات بسته بندی:

بسته صادراتی

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست کانکتور EV 2250 میلی متری

تجهیزات تست کانکتور EV 50 کیلوگرم

تجهیزات تست EV 50 کیلوگرم

توضیحات محصول

تست مقاومت مکانیکی پریزهای پرتابل چندگانه خودرو انرژی جدید IEC62196

استانداردها و بندهای منطبق

IEC 62196-1Ed.4CDV: 2020 "پریز، پریز - پریز و کوپل برای کاربردهای صنعتی و مشابه و وسایل نقلیه الکتریکی"بند 26.3، شکل 19.

IEC60884-1:2006 "پریزها و پریزها برای مصارف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 24.9 و شکل 29.

GB2099.1-2008 "پریزها و پریزها برای مصارف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 24.9 و شکل 29.

پارامترهای فنی

ارتفاع سقوط	750 میلی متر
فاصله از انتهای ثابت	2250 میلی متر
زمان رها کردن	8 بار
زاویه چرخش	45 درجه، می توان آن را در همه طرف چرخاند
روش رها کردن	انتشار دستی

بررسی اجمالی تجهیزات

نمونه ها و محدودیت ها: سوکت های موبایل چند موقعیتی

هدف تست: برای تست استحکام مکانیکی دوشاخه های قابل سیم کشی مجدد و کانکتور خودرو که مجهز به کابل انعطاف پذیر است استفاده می شود.

اصل آزمایش: نمونه را با یک گیره در ارتفاع 750 میلی متری از زمین ثابت کنید تا مقاومت مکانیکی آن را تأیید کنید.

ساختار: اندازه بیرونی: حدود: 2400 × 850 × 400 (mm) W × D × ارتفاع، وزن تجهیزات: 50 کیلوگرم

منبع تغذیه: -، دمای کار: 0-40 ℃ رطوبت: 30٪ - 90٪.

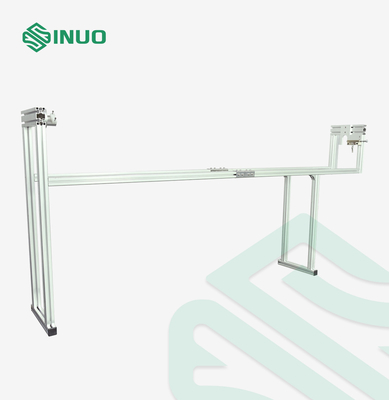

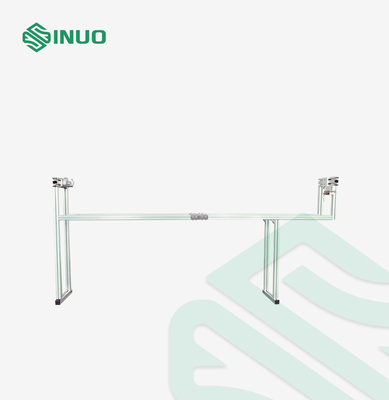

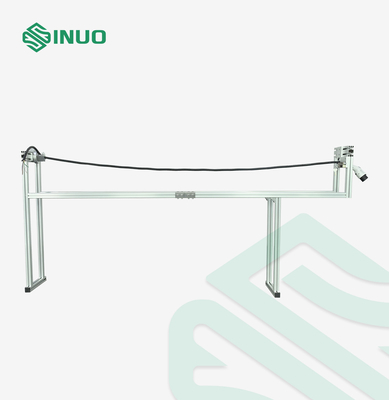

IEC62196 2250mm EV کانکتور تست تجهیزات سوکت 50 کیلوگرم - تست قدرت پریزها 0

سوال ها و جواب ها

س: ارتفاع افتادن چقدر است؟
A: ارتفاع سقوط 750 میلی متر است.

س: اندازه این دستگاه چیست؟
پاسخ: اندازه دستگاه در حدود است2400 × 850 × 400 ( میلی متر ) عرض × × ارتفاع.وزن 50 کیلوگرم.

جزئیات:

برای آزمایش استحکام مکانیکی دوشاخه‌های قابل احیا و کانکتورهای خودرو مجهز به کابل‌های انعطاف‌پذیر.

نمونه طوری نگه داشته می شود که کابل تراز شود و سپس اجازه داده می شود تا روی کف بتنی بیفتد.این کار 8 بار انجام شد.کابل هر بار که ثابت می شد 45 درجه می چرخید.

دوشاخه های تجدیدپذیر و کانکتورهای خودرو با بخش کوچکی (حدود 200 میلی متر) از سبک ترین نوع کابل انعطاف پذیر با حداقل سطح مقطع توصیه شده توسط سازنده تعبیه شده اند.

پس از آزمایش، نمونه ها نباید آسیبی را که در IEC 62196-1Ed مشخص شده است نشان دهند.4 سی دی وی 2020;به ویژه، هیچ قطعه ای نباید جدا شود یا شل شود.نمونه نباید قطعاتی را که ممکن است شارژ شوند در معرض دید قرار دهد.نمونه ها باید رتبه IP خود را حفظ کنند.
لوازم جانبی با درجه حفاظت IP44 یا بالاتر باید تحت آزمایش های مربوطه مشخص شده در IEC 62196 - 1ed قرار گیرند.بند 20 4CDV 2020.

لوازم جانبی با محفظه های ترموپلاستیک باید مطابق با استاندارد IEC62196-1 آزمایش شوند.بند 21.4 4CDV 2020.

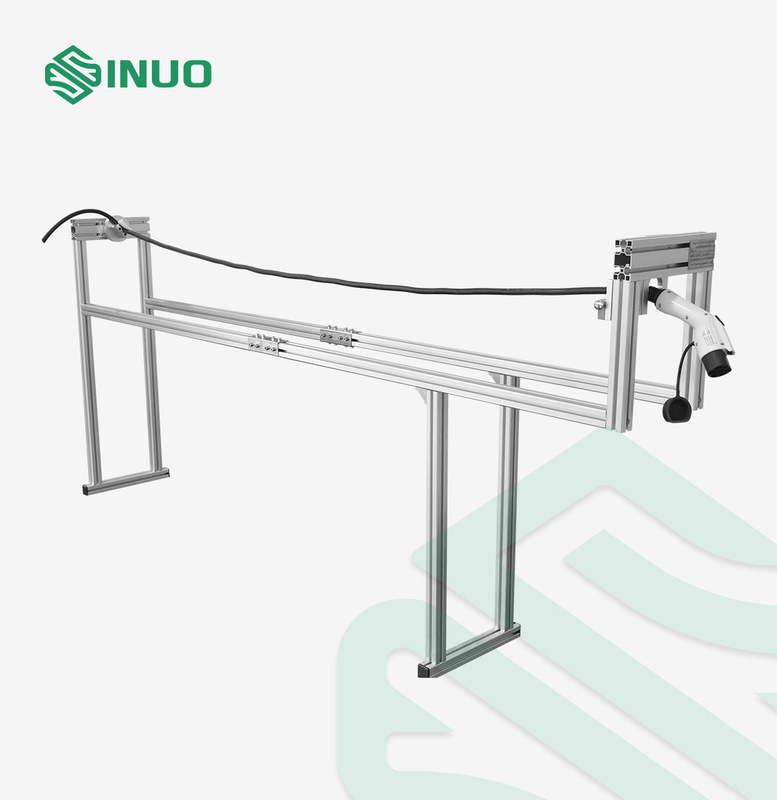

IEC62196 2250mm EV کانکتور تست تجهیزات سوکت 50 کیلوگرم - تست قدرت پریزها 1
