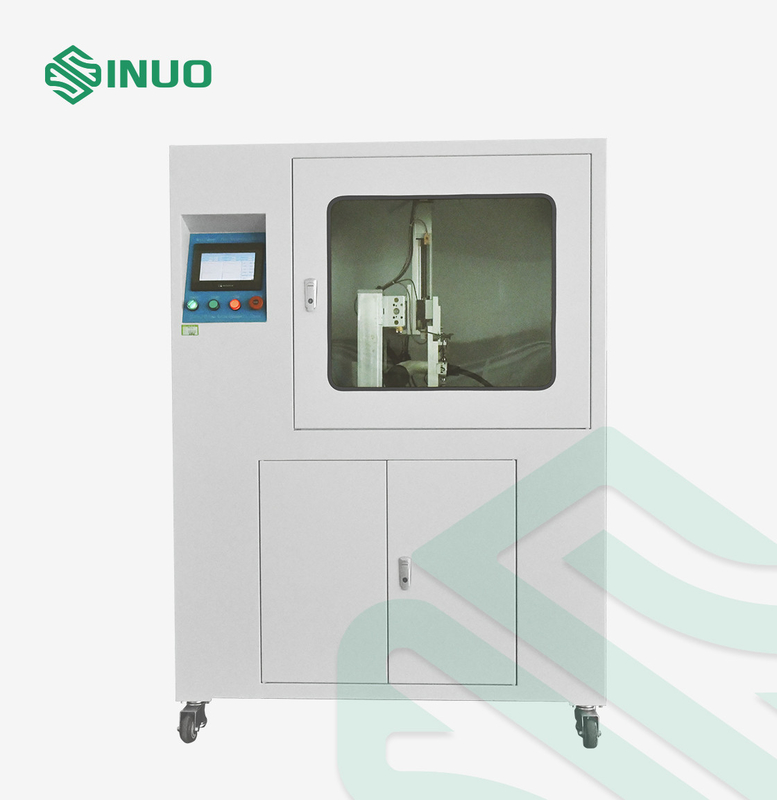

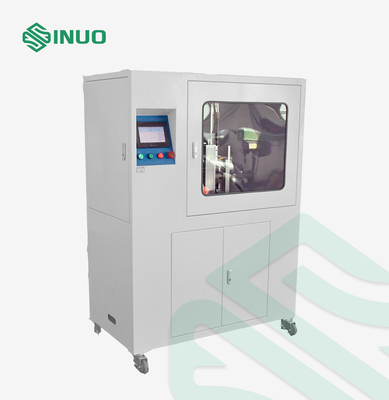

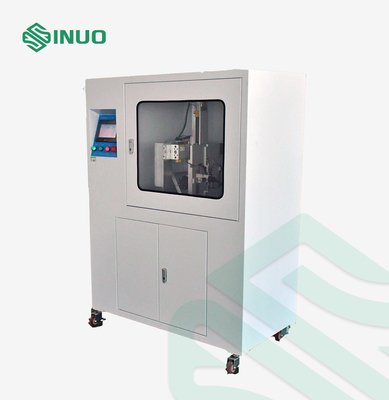

دوشاخه های خودروی برقی اتصالات عدم همراستایی دستگاه تست IEC62196-3

دوشاخه های خودروی برقی اتصالات عدم همراستایی دستگاه تست IEC62196-3

نام تجاری:	Sinuo
شماره مدل:	SNQC1017
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-3، بند 36.3

قدرت دستگاه:

سفارشی

روش کنترل:

کنترل PLC، عملکرد صفحه نمایش لمسی

ایستگاه تست:

تک ایستگاه

حالت رانندگی:

سروو موتور

نیروی مجهز:

0-500 نیوتن

زمان برگزاری:

0-999.9s

زمان فاصله:

0-999.9s

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست EV Plugs تک ایستگاه

تجهیزات تست EV IEC62196-3

دستگاه تست عدم تراز کانکتورها

توضیحات محصول

IEC62196-3 وسیله نقلیه الکتریکی تک ایستگاه دوشاخه ها و اتصالات دستگاه تست ناهماهنگی

استانداردها و بندهای منطبق

این دستگاه تست عدم تراز مطابق با IEC62196-3 بند 36.3، شکل 18 است.

بررسی اجمالی تجهیزات

در طول آزمایش افزایش دما، بلافاصله پس از تثبیت دما، لوازم جانبی تحت بارهای مکانیکی خارجی قرار می گیرند که در شکل 18 نشان داده شده است.

با استفاده از یک نیروسنج، یک بار 100 نیوتن با تلرانس 0/+10 نیوتن همانطور که در شکل 19 نشان داده شده است در هر جهت اعمال کنید.بار باید حداقل 1 دقیقه اعمال شود.پس از اعمال بار، بار باید برای مدت 10 ثانیه برداشته شود و بار در مدت 10 ثانیه مجدداً در جهت بعدی اعمال شود.این فرآیند تا زمانی ادامه می یابد که بار در 4 جهت (-X، +X، -Y، +Y) همانطور که در شکل 19 نشان داده شده اعمال شود.

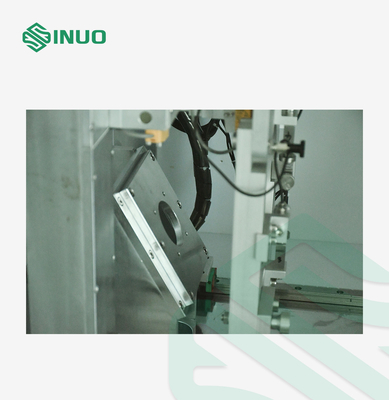

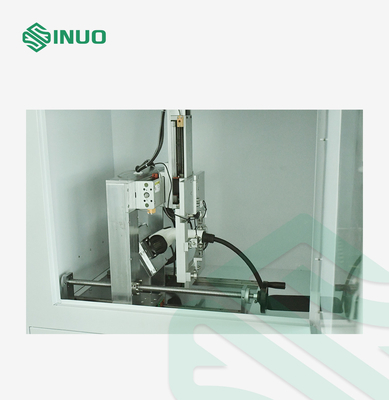

این تجهیزات از میز کشویی X, Y (شکل 19) استفاده می کند که توسط موتور سروو هدایت می شود و توسط سنسور مقدار نیرو نظارت می شود.هنگامی که مقدار نیرو به زمان مورد نیاز برای نگه داشتن نیروی ثابت خودکار برسد، به طور خودکار برای آزمایش به جهت دیگری تغییر می کند.

پارامترهای فنی

قدرت	AC220V، 60 هرتز
روش کنترل	کنترل PLC، عملکرد صفحه نمایش لمسی
ایستگاه	یکی
حالت رانندگی	سروو موتور دو عدد X و Y
زور	0-500 نیوتن
زمان نگه داشتن نیرو	0-999.9s
زمان فاصله	0-999.9s
جهت درخواست اجباری	-X، +X، -Y، +Y
براکت نصب نمونه	شیب 30 درجه، ارتفاع 1000 میلی متر از سطح زمین
ابعاد کلی تجهیزات	100 میلی متر × 400 میلی متر × 1500 میلی متر، 150 کیلوگرم

امکانات

این دستگاه مطابق با این شکل های استاندارد است:

دوشاخه های خودروی برقی اتصالات عدم همراستایی دستگاه تست IEC62196-3 0
