IEC62196 دوشاخه شارژ خودروی الکتریکی سیستم تست افزایش عمر و افزایش دما

IEC62196 دوشاخه شارژ خودروی الکتریکی سیستم تست افزایش عمر و افزایش دما

نام تجاری:	Sinuo
شماره مدل:	SNQC1018
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV 2020

خروجی جریان تست قابل تنظیم:

DC10 ~ 2000.0A به طور مداوم قابل تنظیم است

ثبات فعلی:

± (2٪ مقدار مجموعه + 5 کلمه)

دقت فعلی:

± (1% خواندن + 5 رقم)

قدرت کار:

AC220 ± 10٪، 50 هرتز، 20 آمپر

وزن تجهیزات:

حدود 450 کیلوگرم

پایداری ولتاژ:

(2٪ مقدار مجموعه + 5 کلمه)

زمان درج:

1~999.9s را می توان تنظیم کرد

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

20 ست در ماه

برجسته کردن:

IEC62196 تفنگ شارژ خودروهای الکتریکی,سیستم آزمایش افزایش دما,سیستم تست عمر پلاگ

Temperature Rise Testing System

Plug Life Testing System

توضیحات محصول

IEC62196 دوشاخه شارژ خودروی برقی دوشاخه و سیستم تست افزایش دما

استانداردها و بندهای منطبق

این تجهیزات تست برای وسایل نقلیه الکتریکی مطابق با IEC 62196-1:2020 clause 22,23,24, IEC60309-1: 2012 clause 20,21,22, IEC60998, IEC60669 مناسب است.استانداردهای IEC61058، IEC60439، EIA-3 64-70 و سایر استانداردها.

پارامتر فنی

دستگاه درایو	سروو موتور، پیچ سرب، ریل راهنما
ساختار دستگاه	دستگاه تست به صورت افقی قرار می گیرد و توسط استاندارد ملی 40mmx40mm مربع از طریق قاب جوش داده می شود و صفحه آب بندی با ماشینکاری CNC صفحه الکترولیتی 1.2mm تشکیل می شود.
کنترل کننده	این سیستم از یک کامپیوتر صنعتی 15 اینچی و یک دستگاه کنترل منطقی قابل برنامه ریزی (PLC) برای کار استفاده می کند.
محدوده توانایی	می تواند تمام مشخصات 2p+E، 3P+E، 3P+E+N و سایر مشخصات، آزمایش محصول با جریان نامی AC ≤ 250A یا DC ≤ 250A سوکت (شاخه) را برآورده کند.
سرعت عمل	سرعت درج و خروج دوشاخه یا کانکتور به طور دلخواه (0.1 ~ 0.80) متر بر ثانیه تنظیم می شود که به طور کامل الزامات 0.1 ± 0.8) متر بر ثانیه تعیین شده در استاندارد را برآورده می کند.
نرخ تست	سرعتی که یک دوشاخه یا کانکتور وارد شده و از یک پریز یا ورودی دستگاه خارج می شود 7.5 ضربه در دقیقه است.
سیستم رانندگی	بال اسکرو توسط یک موتور سروو هدایت می شود و توسط یک لغزنده خاموش هدایت می شود، به طوری که گیره می تواند به سمت چپ و راست رفت و آمد کند، که می تواند حداکثر نیروی وارد کردن 500 نیوتن را ایجاد کند.
سکته مغزی درج	0 ~ 200 میلی متر را می توان خودسرانه تنظیم کرد (یعنی ضربان موتور سروو برای حرکت گیره سمت چپ)، وضوح 0.1 میلی متر است.
پایه فیکسچر	یک ریل کشویی خطی در داخل و خارج دو طرف بالا و پایین استفاده می شود که می تواند صافی فیکسچر و استحکام ساختار هدایت کننده را در طول عملیات تضمین کند.
ایستگاه تست	1 ایستگاه مستقل
تعداد آزمایشات	1~999999 بار را می توان خودسرانه تنظیم کرد، وقتی تعداد به مقدار تنظیم شده رسید، می تواند به طور خودکار متوقف شود
زمان قرار دادن تفنگ شارژ	1~999.9s را می توان تنظیم کرد
نیروی وارد کردن	حداکثر 900 نیوتن، ماژول فشار دیجیتال با دقت بالا، نمایشگر منحنی کامپیوتر
تشخیص زنگ هشدار	با پیروی از اصل «از آنجا که باید بگذرد، جایی که باید متوقف شود»، سیستم با توجه به رابطه منطقی «موقعیت و جریان» در مورد آسیب دیدن نمونه قضاوت می کند.هنگامی که نمونه مورد آزمایش آسیب ببیند، دستگاه می تواند زنگ صوتی و تصویری صادر کند و به طور خودکار خاموش شود
حفاظت از نشت	یک سوئیچ نشتی در ورودی برق کنترلی تجهیزات نصب کنید.هنگامی که نشتی وجود دارد، برق کنترل را قطع کنید تا برق کل کابینت قطع شود
حفاظت در برابر جریان بیش از حد	تنظیم حد بالایی جریان برای جلوگیری از اضافه جریان یا اتصال کوتاه در مدار
حفاظت اضافه بار	در داخل دستگاه یک قطع کننده مدار تعبیه شده است که در صورت بارگذاری بیش از حد می تواند به طور خودکار خاموش شود
حفاظت آستانه	تمامی درب های کابینت متحرک مجهز به کلیدهای محافظ ایمنی هستند.هنگامی که درب کابینت باز می شود، منبع تغذیه به طور خودکار قطع می شود تا اپراتور از خطر برق گرفتگی جلوگیری کند.
سوئیچ توقف اضطراری	صفحه کنترل کابینت برق دارای کلید توقف اضطراری است که به راحتی می تواند برق خروجی کابینت برق را در مواقع غیرعادی یا ضروری قطع کند.
سرب داخل و خارج	پورت های ورودی و خروجی با سیم پیچ های محافظ پوشانده شده اند تا از آسیب دیدن کابل ها جلوگیری شود
ابعاد	حدود W2000mmxD1200mmxH1800mm
وزن	حدود 450 کیلوگرم
قدرت کار	AC220 ± 10٪، 50 هرتز، 20 آمپر
هر پارامتر آزمایشی می تواند عملکرد ذخیره سازی را درک کند، که می تواند مستقیماً هنگام استفاده مجدد، بدون نیاز به بازنشانی مجدد آن فراخوانی شود، عملیات ساده است، استفاده راحت است و کارایی تا حد زیادی بهبود می یابد.
تنظیم دستی؛سیستم دارای یک دکمه وضعیت دستی برای تسهیل بستن نمونه است

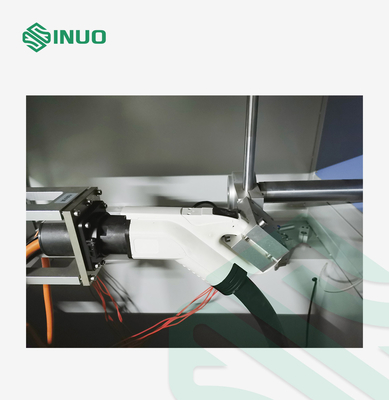

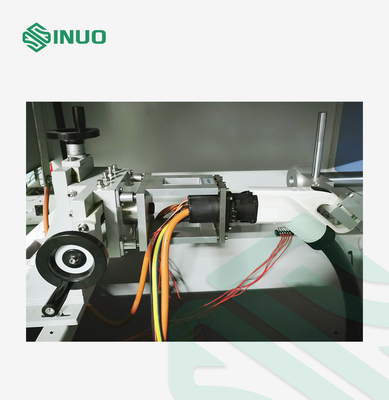

صندلی تفنگ شارژ از گیره های قابل تنظیم محور X و Y استفاده می کند که می تواند تفنگ شارژ را زیر 250 آمپر تعمیر کند (3 صندلی ثابت تفنگ شارژ مختلف را ارائه می دهد)
حداکثر مقدار نیروی هر درج را می توان اندازه گیری کرد و هر مقدار نیرو را می توان در یک منحنی برای مشاهده در رایانه جمع آوری کرد.
محدوده بستن گیره پلاگین مربع، گرد و φ60 میلی متر یا بیشتر است.
هر مقدار نیرو را می توان به عنوان یک جدول برای مشاهده ذخیره کرد
عمر دوشاخه و جعبه بار در یک جعبه و منبع تغذیه در جعبه دیگری قرار دارد

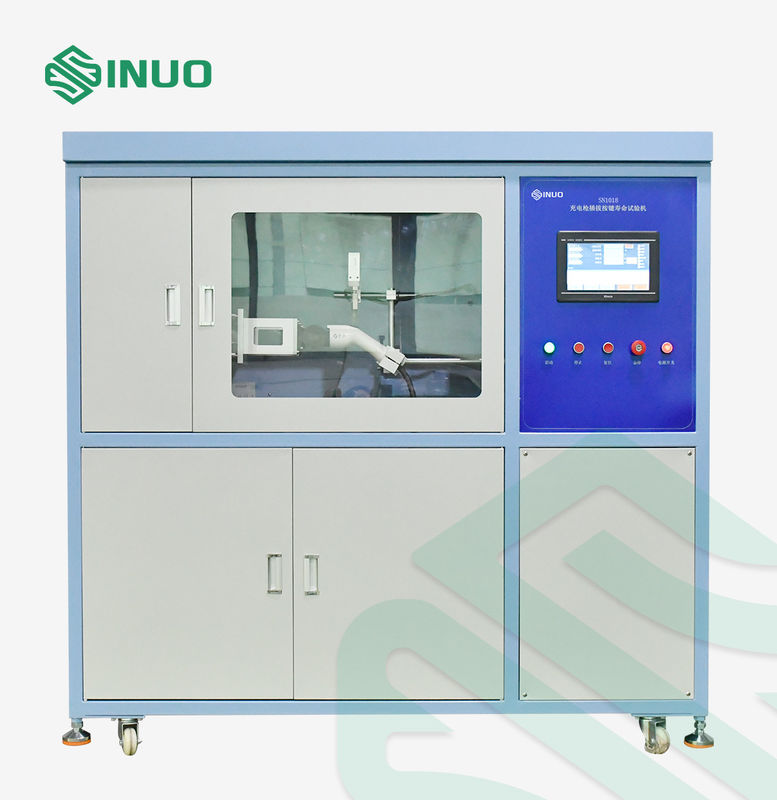

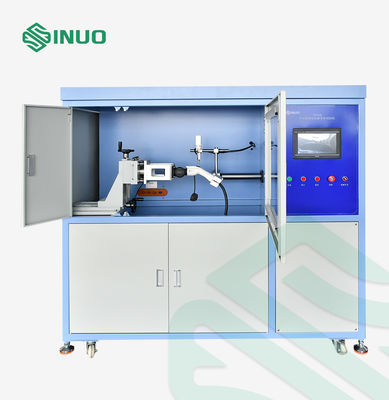

بررسی اجمالی تجهیزات

این برای طول عمر پلاگین الکتریکی، تست افزایش دما و تست مقاومت تماس پایه شارژ تفنگ شارژ به طور مستقل مناسب است.این دستگاه تست از موتورهای سروو، میله‌های پیچ، ریل‌های راهنما و غیره به عنوان نیرو استفاده می‌کند، از وسایل فشرده برای نگهداری نمونه استفاده می‌کند و کامپیوتر صنعتی و کنترل‌کننده منطقی قابل برنامه‌ریزی ژاپنی اصلی (PLC) مراکز کنترل هستند، با عملکرد عالی و عملیات راحتدرجه اتوماسیون بسیار بالاست.

دوشاخه و پریز شمع شارژ برای ظرفیت شکستن و عمر عملیات عادی آزمایش می شود، که می تواند برای تست نیروی وارد کردن و استخراج دوشاخه و پریز شمع شارژ استفاده شود تا ارزیابی شود که آیا دوشاخه و پریز می توانند آسیب مکانیکی و آسیب الکتریکی را تحمل کنند یا خیر. استفاده معمولی و تست دوشاخه و سوکت شمع شارژ.قابلیت اطمینان عمل قفل الکترونیکی و مکانیزم قفل مکانیکی.این یک تجهیزات ویژه برای آزمایش عمر دوشاخه و پریز شمع شارژ خودروی الکتریکی است.در صورت مجهز بودن به بار می توان از آن برای آزمایش بارگذاری استفاده کرد و مجهز به سیستم کنترل مربوطه است.این تجهیزات از سیستم کنترل هوشمند پیشرفته PLC و رابط عملیاتی کامپیوتر صنعتی استفاده می کنند.صفحه نمایش دقیق تر است.تعداد تست‌ها، زمان جاری و ضربه تست را می‌توان از پیش تعیین کرد.سرعت تست 50-800 میلی‌متر بر ثانیه است و ضربه آزمایشی هنگامی که دوشاخه و پریز به دلیل اتصال تماسی یا خرابی گیر کرده یا قطع می‌شوند، هشدار خطا به صدا در می‌آید.و تعداد آزمایشات مربوطه را ثبت کنید.هنگامی که زنگ هشدار رخ می دهد، به طور خودکار تست را متوقف می کند.این تجهیزات همچنین می توانند کنتاکتورهای 4 طرفه را به طور همزمان اندازه گیری کنند.بدنه جعبه از صفحه آب بندی فولادی ضد زنگ و پروفیل آلیاژ آلومینیومی با ظاهری زیبا تشکیل شده است.مزایای محصولات مشابه، عملکرد پایدار و عملکرد آسان، اولین انتخاب موسسات و آزمایشگاه های بزرگ اندازه گیری است.

تست افزایش دما

ولتاژ خروجی	DC6V
جریان تست قابل تنظیم خروجی	DC10 ~ 2000.0A به طور مداوم قابل تنظیم است
تست پایداری جریان	± (2٪ مقدار مجموعه + 5 کلمه)
دقت نمایش فعلی	± (1% خواندن + 5 رقم)
دقت نمایش ولتاژ امپدانس	± (1% خواندن + 5 رقم)
تست پایداری ولتاژ	(2٪ مقدار مجموعه + 5 کلمه)
زمان روشن شدن	1~999.9 ثانیه
زمان قطع برق	1~999.9 ثانیه
زمان روشن و خاموش شدن	1 ~ 999999 بار، با عملکرد حافظه خاموش، خاموش شدن خودکار در هنگام رسیدن زمان
تست افزایش دمای ترموکوپل	زمان اسکن 1S
محدوده اندازه گیری دما	0~200℃ دقت ±0.3% خواندن +1℃.وضوح: 0.1 ℃
اندازه گیری دما	16 کانال (شامل 1 نقطه برای اندازه گیری دمای محیط)
ترموکوپل ها را پیکربندی کنید	ترموکوپل فیلامنتی تیپ 30AWG شرکت کیو آمریکا به طول 2 متر مجموعا 16 عدد
سرعت اکتساب	1 ثانیه/زمان
مجهز به یک ماژول اندازه گیری دما که به طور مستقل توسط شرکت ما توسعه یافته است، می توان آن را با برق، بدون آسیب رساندن به ابزار، با توانایی ضد تداخل قوی آزمایش کرد و می تواند منحنی دما را بر روی کامپیوتر به طور دقیق توصیف کند.
نمایش دما و منحنی در کامپیوتر
نرم افزار می تواند کانال دمای محیط را تنظیم کند و دمای محیط را می توان به طور خودکار هنگام جمع آوری داده ها کم کرد
تجهیزات را می توان با کنترل کامپیوتری راه اندازی و متوقف کرد و منحنی جریان، ولتاژ، دما و زمان را می توان همزمان جمع آوری کرد که برای تحلیل و استفاده کاربران راحت است.
بار از مقاومت های لوله ای با قدرت بالا استفاده می کند که می توانند در مراحل زیر تنظیم شوند: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 جریان خروجی، که می تواند به صورت دستی یا خودکار تنظیم شود

تماس با تست مقاومت

محدوده تست مقاومت تماس	0~200mΩ، وضوح 0.01mΩ، دقت ±1%+3 رقم
تست مقاومت 4 طرفه همزمان
مقاومت کنتاکتور را هر بار که آن را به برق وصل و از پریز جدا می کنید یک بار اندازه گیری کنید، همچنین می توانید مقاومت کنتاکتور را یک بار بعد از N بار وصل و جدا کردن آن اندازه گیری کنید.
