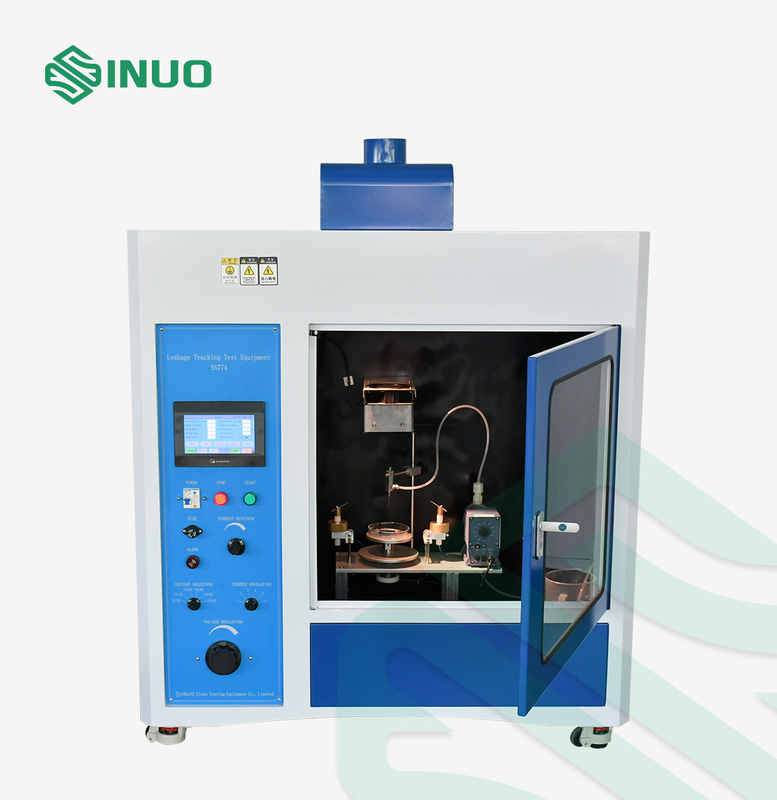

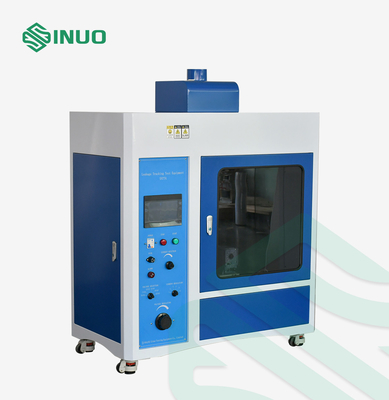

تجهیزات تست ردیابی نشت خودروی الکتریکی سیستم کنترل IEC 62196 PLC

تجهیزات تست ردیابی نشت خودروی الکتریکی IEC 62196

استانداردها و بندهای منطبق

IEC 62196-1 Ed.4CDV 2020 بند 28.4، 29.6.

IEC60335-1 بند 29.2 و پیوست N،

IEC 60065:2014 بند 13.4،

IEC60598-1،

IEC 60884-1:2013 بند 28.2،

UL746A

ASTM D3638-92

بررسی اجمالی تجهیزات

تستر مطابق با الزامات استاندارد IEC60112 طراحی و تولید شده است و طبق IEC 62196-1Ed.4CDV 2020 بند 28.4، 29.6، IEC60335-1 بند 29.2 و ضمیمه N، IEC 6004451، 60065، 20، IEC 60049، IEC 600451:20 مورد نیاز است. 60884-1:2013 بند 28.2، UL746A و ASTM D3638-92 و غیره. اصل کار آزمایش ردیابی نشت (تست شاخص ردیابی) این است که مایع رسانا (0.1% NH 4 CL) حجم مورد نیاز در ارتفاع مورد نیاز ( 35 میلی متر) و زمان مورد نیاز (30 ثانیه) با ولتاژ بین الکترودهای پلاتین (2 میلی متر × 5 میلی متر) روی سطح مواد عایق جامد کاهش می یابد.بنابراین کاربران عملکرد مقاومت ردیابی سطح مواد عایق جامد را تحت تأثیر ترکیب میدان الکتریکی و محیط مرطوب یا آلوده ارزیابی می کنند.در یک کلام، از این دستگاه برای اندازه گیری مقایسه شاخص ردیابی (CT1) و شاخص مقاومت الکتریکی (PT1) استفاده می شود.

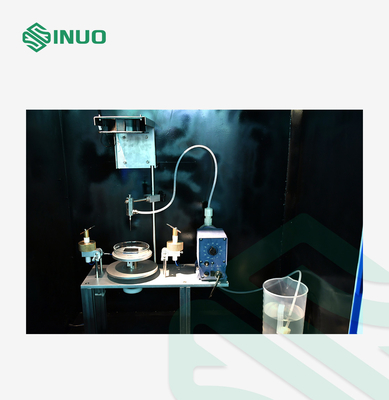

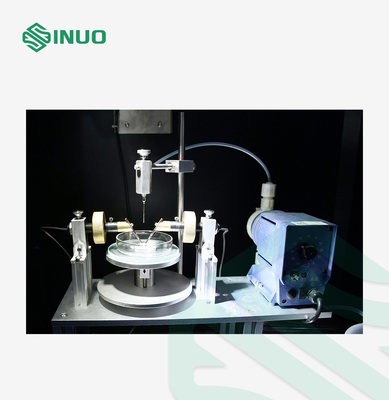

یک بلوک گیج به همراه ابزار برای اطمینان از فاصله مناسب بین الکترودها ارائه می شود.ارتفاع میز به راحتی قابل تنظیم است تا از زاویه مناسب الکترودها و ارتفاع قطرات اطمینان حاصل شود.بقیه آزمایش از خارج از محفظه آزمایش با در بسته کنترل می شود.ولتاژ، جریان محدود کننده، نرخ قطره و تعداد چکه ها همگی روی کنترل پنل تنظیم می شوند.اپراتور باید آزمایش را مشاهده کند تا ببیند آیا شعله مشتعل می شود یا خیر.اگر حداقل دو ثانیه نقص ردیابی وجود داشته باشد، آلارم به صدا در می آید.

تستر ردیابی نشت از سیستم کنترل پیشرفته PLC و صفحه نمایش لمسی رنگی 7 اینچی استفاده می کند، برای بخش تحقیق، تولید و کیفیت تجهیزات روشنایی، دستگاه ولتاژ پایین، لوازم خانگی، دستگاه برقی ماشین ابزار، ماشین الکتریکی، ابزار الکتریکی مناسب است. , ابزار الکترونیکی, ابزار الکتروتکنیکی, تجهیزات فناوری اطلاعات.همچنین برای صنعت مواد عایق، پلاستیک های مهندسی، اتصالات الکتریکی و لوازم جانبی مناسب است.

پارامترهای فنی
