بند 26.7.2 تجهیزات تست کانکتور EV اتاق آزمایش تغییر دما سریع

بند 26.7.2 تجهیزات تست کانکتور EV اتاق آزمایش تغییر دما سریع

نام تجاری:	Sinuo
شماره مدل:	SN885
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1 Ed.4CDV 2020

محدوده رطوبت:

20٪ تا 98٪ RH

اندازه داخلی:

WDH=1000×1000×1000mm

عملیات کنترل:

سیستم کنترل هوشمند PLC و صفحه لمسی

محدوده دما:

-40 تا 150 ℃؛

یکنواختی دما:

± 2 ℃

زمان گارانتی:

یک سال

سایر استانداردها:

IEC60068 و غیره

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست کانکتور EV PLC

تجهیزات تست اتصال دهنده EV PLC IEC

اتاق آزمایش تغییر دما IEC

توضیحات محصول

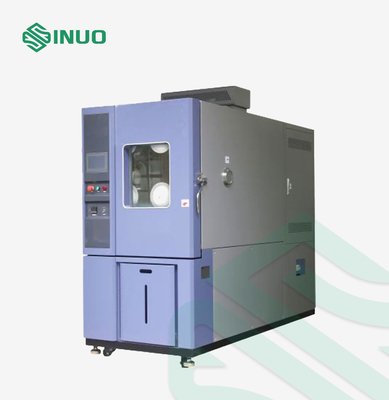

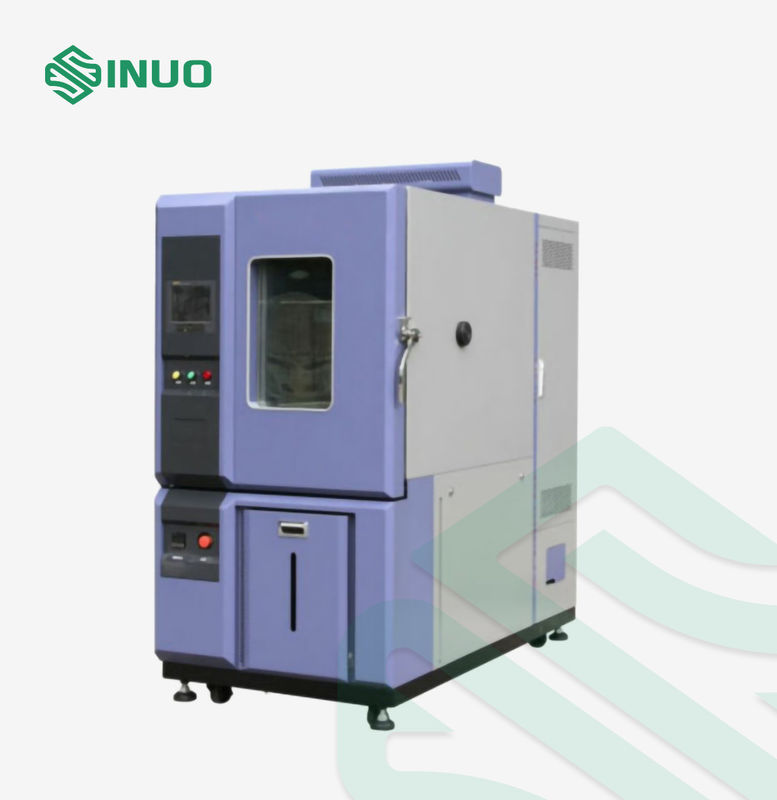

اتاق آزمایش تغییر دمای سریع خودروهای الکتریکی IEC 62196

استانداردها و بندهای منطبق

IEC 62196-1 Ed.4CDV 2020 بند 26.7.2.

IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT"

IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"

IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"

IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"

بررسی اجمالی تجهیزات

این محفظه آزمایش تغییر دما سریع طبق بند 26.7.2 IEC 62196-1 Ed.4CDV 2020 مورد نیاز است.

برای تست سرما، گرما، رطوبت و خشکی مواد خام و دستگاه هایی مانند الکترونیک، برق، لوازم الکتریکی، پلاستیک و غیره استفاده می شود. هدف تایید قابلیت اطمینان ذخیره سازی، حمل و نقل و استفاده از محصولات در دمای بالا و پایین است. محیط گرمای مرطوب متناوب سریع

ساختار:

این تجهیزات دارای ساختار محفظه بسته با ویژگی های زیر است:

1. صرفه جویی در انرژی و کاهش مصرف: حالت بای پس گاز مایع برای تنظیم ظرفیت خنک کننده برای دستیابی به دما و رطوبت ثابت استفاده می شود.

2. کارکرد آسان: با استفاده از کنترل کننده دما و رطوبت قابل برنامه ریزی (صفحه نمایش لمسی رنگی واقعی 7 اینچی 16 بیتی)، ضبط و پردازش داده های تجربی انعطاف پذیر است.

3. قابلیت اطمینان بالا: اجزای کلیدی قطعات وارد شده برای اطمینان از طول عمر و قابلیت اطمینان هستند.جداکننده های روغن کارآمد عمر کمپرسور را تضمین می کنند.

پارامترهای فنی

کنترل و عملیات		سیستم کنترل هوشمند PLC و صفحه نمایش لمسی
اندازه اتاقک		1000 لیتر: اندازه داخلی: WDH = 1000 × 1000 × 1000 میلی متر، اندازه بیرونی: WDH= 1200 × 2015 × 2035 میلی متر (به استثنای قسمت های بیرون زده دستگاه)
محدوده دما		B: -40 × 150 ℃؛
سرعت خطی		3℃ در دقیقه
انحراف دما		≦±2.0℃
نوسان دما		± 0.5 ℃
یکنواختی دما		± 2 ℃
نرخ گرمایش و سرمایش		نرخ گرمایش: از -30 ℃ تا +100 ℃، سرعت خطی 3 ℃ / دقیقه (بدون بار) سرعت سرمایش: از 100+ تا 30-، سرعت خطی 3 ℃ در دقیقه (بدون بار) (توجه: نرخ گرمایش و سرمایش دما مطابق با مقررات مربوطه استاندارد IEC60068-3 اندازه گیری می شود و سنسور در موقعیت خروجی هوا قرار دارد)
محدوده رطوبت		20٪ تا 98٪ RH
انحراف رطوبت		± 3.0％RH (＞75％RH)؛± 5.0٪RH (≤75％RH)
یکنواختی رطوبت		± 3.0 درصد RH (بدون بار)
نوسان رطوبت		± 2.0 درصد RH
نماد محدوده دما و رطوبت
ترکیب اصلی سیستم

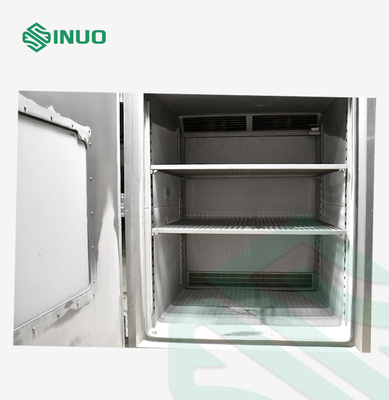

بدنه اتاق	محفظه داخلی از صفحه فولاد کربن با کیفیت بالا ساخته شده است، سطح با پاشش رنگ الکترواستاتیک درمان می شود.

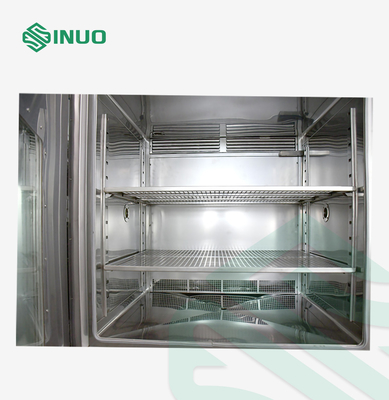

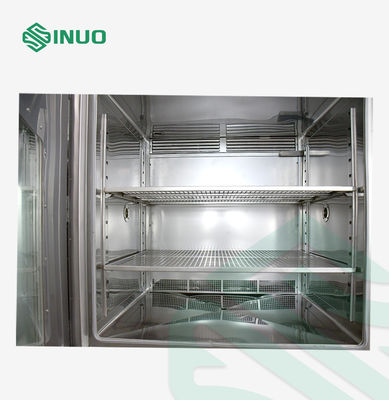

	محفظه داخلی از ورق فولادی ضد زنگ 304# ساخته شده است، شکل گرد، صاف، تمیز کردن آسان
	سوراخ سرب: محفظه داخلی و خارجی مجهز به سوراخ رزوه ای با درپوش لاستیکی است.
	مواد عایق: فوم پلی اورتان
	پنجره مشاهده: درب شیشه ای دولایه ضد انفجار
	قفسه ها: ساخته شده از فولاد ضد زنگ 304، قفسه های جدا شونده
سیستم گرمایش	روش گرمایش: گرمایش الکتریکی
	بخاری برقی سیم نیکل کروم با کیفیت بالا، کنترل بدون تماس (SSR)
سیستم رطوبت ساز	روش مرطوب سازی: ساختار رطوبت ساز خارجی
سیستم خنک کننده	کمپرسور نیمه تنگ آلمانی Bock یا کمپرسور نیمه فشرده آلمانی BITZER
	مبرد غیر فلوئور سازگار با محیط زیست R404A R23، مطابق با مقررات زیست محیطی، ایمن و غیر سمی
	کندانسور پوسته و لوله (آب خنک)
	تنظیم ظرفیت بار خودکار نوع باله با عملکرد بالا، استفاده طولانی مدت از شرایط دمای پایین و رطوبت بالا بدون یخ زدگی.
سیستم کنترل	صفحه نمایش لمسی: کنترل کننده دما و رطوبت قابل برنامه ریزی (صفحه نمایش لمسی رنگی واقعی 7 اینچی 16 بیتی)
	کنترل دما: خود تنظیم PID، با استفاده از سنسور مقاومت پلاتین کلاس A PT100
	تابع: تست ارزش ثابت و تست برنامه تست مقدار ثابت: زمانی که محیط آزمایش تنها به یک دما و رطوبت نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان کار مورد نیاز انتخاب کنید. تست برنامه: زمانی که محیط تست به چندین دما و رطوبت نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان اجرای هر برنامه انتخاب کنید.کاربر می تواند ترتیب اجرای برنامه را تنظیم کند.گروه برنامه حداکثر 100 گروه است.
ذخیره سازی داده ها	با رابط منحنی دما و رطوبت، با رابط استاندارد R232 یا رابط ارتباطی دیسک U، می توان داده ها را دانلود کرد و تغییرات و فرآیندهای داده را می توان ثبت کرد.
حفاظت ایمنی	عملکرد حافظه خاموش، حفاظت توالی فاز، حفاظت در برابر نشت، حفاظت از دمای بیش از حد، حفاظت از اضافه بار کمپرسور، هشدار کمبود آب، حفاظت غیر عادی
دستگاه حفاظت ایمنی	سوئیچ محافظ هوا سوز بخاری، قطع کننده مدار بر روی جریان بخاری، حفاظت در برابر اضافه بار جریان، فن گردشی
	سوئیچ حفاظت ولتاژ بالا کمپرسور، سوئیچ حفاظت از گرمای بیش از حد کمپرسور، کلید حفاظتی کمپرسور روی جریان
	مدار شکن فاز معکوس، کلید بدون فیوز، کنترل کننده برق سیال گیت صفر
نشانگر هشدار	هنگامی که حفاظت فوق رخ می دهد، تجهیزات از کار می ایستد، یک هشدار صوتی و تصویری صادر می شود و محل خطا روی متر نمایش داده می شود.
