IEC62196 EV کانکتور تست تجهیزات دوشاخه سیستم تست افزایش دما

IEC62196 اتصالات و دوشاخه های خودروی الکتریکی سیستم تست افزایش دما

استانداردها و بندهای منطبق

IEC 62196-1 Ed.4CDV 2020 بند 24.

IEC 62196-3Ed.4CDV2020 بند 24.

IEC 60309-1: 2012 بند 22.

...

پارامترهای فنی

بررسی اجمالی تجهیزات

تجهیزات تست مورد استفاده برای تأیید لوازم جانبی باید طوری ساخته شوند که افزایش دما در استفاده معمولی بیش از حد نباشد.

برای بررسی افزایش دمای دوشاخه ها، پریزها و کانکتورهای خودرو پس از عبور جریان نامی، شرایط گرمایش روی سطح لوازم الکتریکی هنگام اتصال جریان بار و اینکه آیا افزایش دمای پایانه ها مطابقت دارد یا خیر استفاده می شود. الزامات استاندارد

ولتاژ پایینی را به نمونه ارائه می دهد و سپس افزایش دما در مدت زمان معینی جمع آوری می شود که با الزامات استاندارد مقایسه می شود.

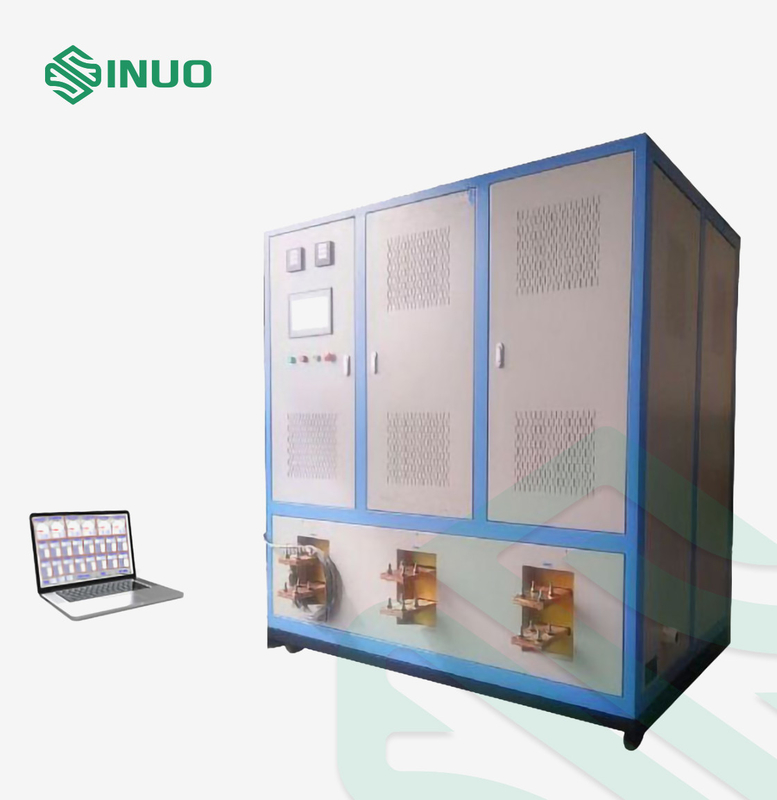

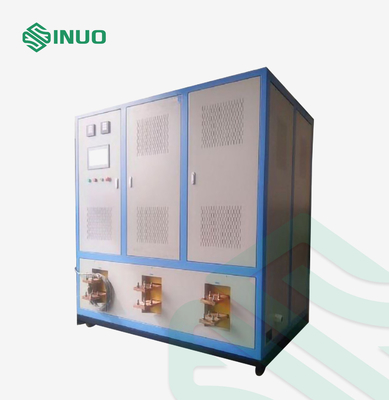

ترکیب سیستم:

۱۲ روشی که جریان تک فاز در یک ماشین ایجاد می شود (یعنی همه ابزارهای الکتریکی در یک شاسی هستند)،هر 3 راه تک فاز یک منبع تغذیه 3 فاز را تشکیل می دهد (با منبع تغذیه سه فاز تغذیه می شود، تجهیزات کامل به ستاره متصل می شوند).این دستگاه از تنظیم کننده ولتاژ الکتریکی، فرستنده جریان، کنترل کننده قابل برنامه ریزی PLC، سنسور جریان، رابط لمسی و شاسی قابل جابجایی تشکیل شده است.به طور خاص: منبع تغذیه جریان ثابت AC، که می تواند به طور پایدار جریان آزمایش را تولید کند، تأثیر جریان آزمایش را به دلیل نوسانات ولتاژ منبع تغذیه، سیم های اتصال یا میله های مسی و مقدار مقاومت محصول آزمایشی را از بین ببرد و دقت را بهبود بخشد. نتایج آزمونمنبع تغذیه دارای تلفات کم، راندمان بالا، عملکرد آسان و دارای عملکردهای کنترل و تشخیص کامل است.

ویژگی های سیستم:

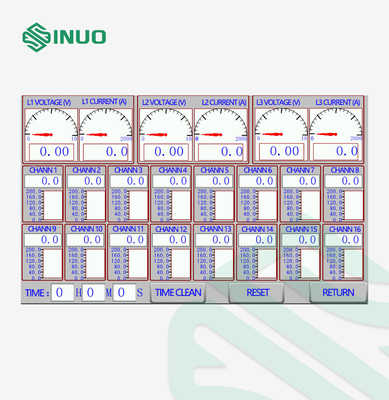

1. با صفحه نمایش LCD لمسی رنگی واقعی، تنظیمات و نظارت فعلی را می توان بر روی صفحه لمسی تکمیل کرد، با رابط انگلیسی کامل، تنظیم ساده و عملیات راحت است.

2. با رابط تعامل انسان و کامپیوتر دوستانه، عملکردهای هشدار و تشخیص فراوانی را ارائه می دهد.واحد کنترل اصلی یک کنترل کننده قابل برنامه ریزی (PLC) را انتخاب می کند که می تواند به طور خودکار چندین جریان بار را به طور همزمان تنظیم کند تا به نظارت جامع و کنترل حلقه بسته دست یابد و درجه اتوماسیون بالا است.

3. نرم افزار کنترل برنامه هوشمند، قابلیت اطمینان بالا، توانایی ضد تداخل قوی، با کنترل منطق دیجیتال، کنترل حرکت، کنترل فرآیند حلقه بسته، پردازش داده ها، شبکه های ارتباطی و سایر عملکردها، جمع آوری کامل داده های فعلی، نمایش و کنترل.رابط ارتباطی بی‌سیم (WIFI) را ارائه می‌کند و می‌تواند عملکرد ارتباط بی‌سیم را با نظارت پس‌زمینه رایانه شخصی تحقق بخشد، تنظیمات متمرکز و کنترل خودکار جریان آزمایشی هر حلقه را درک کند، و انسان‌سازی قوی‌تر است.

4. استفاده از حسگرهای ولتاژ و جریان هوشمند که از فناوری فیلدباس پشتیبانی می کنند تا دیجیتالی شدن کامل انتقال داده ها، بهبود دقت داده ها و قابلیت اطمینان محصول را بهبود بخشد.

5. با جبران نقطه صفر و عملکرد خود کالیبراسیون اصلاح جریان، می تواند ضرایب تصحیح چند بخش را در محدوده قابل تنظیم دستگاه ایجاد کند تا از پایداری تجهیزات منبع تغذیه جریان ثابت AC اطمینان حاصل شود.

6. عملکرد حفاظت: با توالی فاز معکوس، عملکرد حفاظت بیش از حد جریان، اجازه می دهد بدون بار.حفاظت از دستگاه تنظیم کننده ولتاژ AC باید حفاظت دوگانه کنترل حفاظت خودکار رایانه و سوئیچ مکانیکی ریز حرکت را برای اطمینان از عملکرد عادی تجهیزات منبع تغذیه جریان ثابت AC و اطمینان از ایمنی و قابلیت اطمینان محصول اتخاذ کند.

7. پایداری جریان آزمایش تحت تأثیر محیط آزمایش خارجی قرار نمی گیرد و جریان خروجی همیشه در طول آزمایش در محدوده دقت تنظیم شده نگه داشته می شود.

8. با استفاده از خنک کننده هوای هوشمند، عملکرد طولانی مدت در جریان نامی، افزایش دمای دستگاه مدار اصلی از استانداردهای مربوطه تجاوز نمی کند.

9. هر دستگاه سطح جریان را می توان به عنوان منبع تغذیه به تنهایی استفاده کرد یا جریان های متعدد را می توان به صورت موازی در هر ترکیبی استفاده کرد و جریان کل باید الزامات تست افزایش دما را برآورده کند.

سیستم اندازه گیری دما:

1. الزامات برای آشکارساز دما:

A. منبع تغذیه کار: DC24V.

ب. مدار ورودی: 16 کانال.

ج. نوع سیگنال ورودی: نوع T (ترموکوپل).

د. دقت اندازه گیری: ≤±1℃.

E. زمان نمونه برداری: <0.5 ثانیه.

F. قدرت جداسازی: جداسازی ولتاژ بالا بین کانال ها می تواند مستقیماً هادی های زنده 380 ولت را اندازه گیری کند.

G. عملکرد نمایش: با استفاده از صفحه نمایش LCD لمسی 10 اینچی.

ح. عملکرد ارتباطی.نظارت از راه دور می تواند از طریق رابط بی سیم WIFI یا رابط RS485 تحقق یابد.

I. ذخیره سازی داده ها: رابط USB U ذخیره سازی دیسک.

2. کنترل کننده و نرم افزار تشخیص

الف. توابع جمع آوری و پردازش داده ها: از طریق جمع آوری داده ها و پردازش در زمان واقعی دستگاه های هوشمند سطح پایین تر.اطلاعات بلادرنگ شامل: سیگنال های آنالوگ مانند جریان و دما و سیگنال های سوئیچ مانند موقعیت سوئیچ و وضعیت عملکرد است.

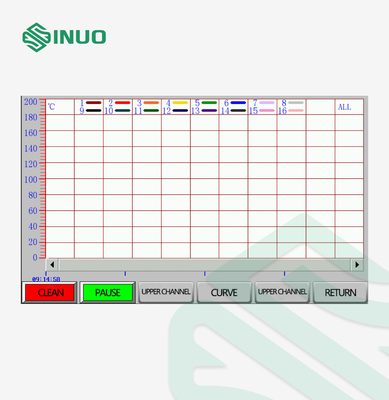

ب. عملکرد نمایش: پس از پردازش انواع اطلاعات ارسالی توسط دستگاه های هوشمند سطح پایین، صفحه های اطلاعاتی مختلف را می توان به صورت بلادرنگ نمایش داد و پارامترهای عملیاتی، اطلاعات هشدار و سوابق تاریخی سیستم را در هر زمان از طریق رابط پس زمینه

ج- عملکرد کنترل: با توجه به داده ها و وضعیت جمع آوری شده، عملیات کنترل از راه دور را می توان بر روی دستگاه های هوشمند سطح پایین انجام داد.

د. عملکرد تنظیم: پارامترهای مورد نیاز در حین کار دستگاه هوشمند سطح پایین از طریق نرم افزار مانیتورینگ پس زمینه به سیستم وارد می شود.این تنظیمات به دو سطح کاربری و سطح کارخانه تقسیم می شود و دارای عملکرد محافظت از رمز عبور است.

E. عملکرد هشدار: اطلاعات زنگ تولید شده توسط هر دستگاه هوشمند سطح پایین تر از طریق بی سیم (WIFI) به پس زمینه ارسال می شود و نرم افزار نظارت بر پس زمینه به طور خودکار اطلاعات هشدار را نمایش می دهد و همچنین می تواند اطلاعات زنگ مربوطه را تجزیه و تحلیل و جمع آوری کند. با توجه به داده های جمع آوری شده

F. عملکرد ضبط: برخی از وضعیت ها و داده های مهم را در طول عملیات سیستم با توجه به زمان و سایر شرایط برای پرس و جو ذخیره می کند و داده های خروجی را به چاپگر در قالب مشخص شده گزارش می دهد.

مولفه های:

پیکربندی تجهیزات اصلی

1. منبع تغذیه AC: منبع تغذیه جریان ثابت AC تک فاز 400A، 2 خروجی 2 مجموعه.

2. تست افزایش دما نوار مس استاندارد 30 * 5 * 2000 میلی متر، مقدار 12 عدد.

3. اتصال نرم تست افزایش دما برای اتصال هادی اتصال بین انتهای خروجی تجهیزات تست افزایش دما و میله مسی استاندارد یا محصول آزمایشی که از هادی مسی نرم ساخته شده است استفاده می شود.الزامات کیفیت: لوله مسی (ضخامت دیواره 2 میلی‌متر) و نوار مسی قلع‌شده (φ0.2 میلی‌متر) تحت فشار سرد، قلع‌بندی شده در دو انتها، با تحمل آزاد هستند.سطح مقطع 250 مربع، طول 1000 میلی متر، تعداد 6 مجموعه.

خطوط برای تست افزایش دما: 1،1.5،2،.5،4،6، مربع، هر مشخصات 2 متر طول، 2 قطعه از هر کدام.10,16,25,50,70 مربع طول هر مشخصات 2 متر تعداد 2 عدد از هر کدام.95,120,240 مربع، طول هر مشخصات 1 متر، مقدار 2 قطعه از هر کدام است.

4. سیستم جذب دما: سیستم اکتساب دما 16 کانالی با 1 مجموعه شاسی قابل جابجایی شامل 16 ترموکوپل T شکل وارداتی به طول 3 متر.

5. 1 لپ تاپ (شامل نرم افزار مانیتورینگ کامپیوتر، 1 سیستم وای فای).
