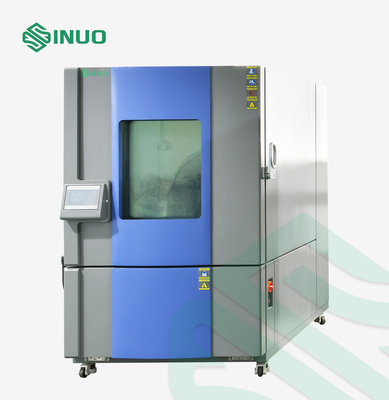

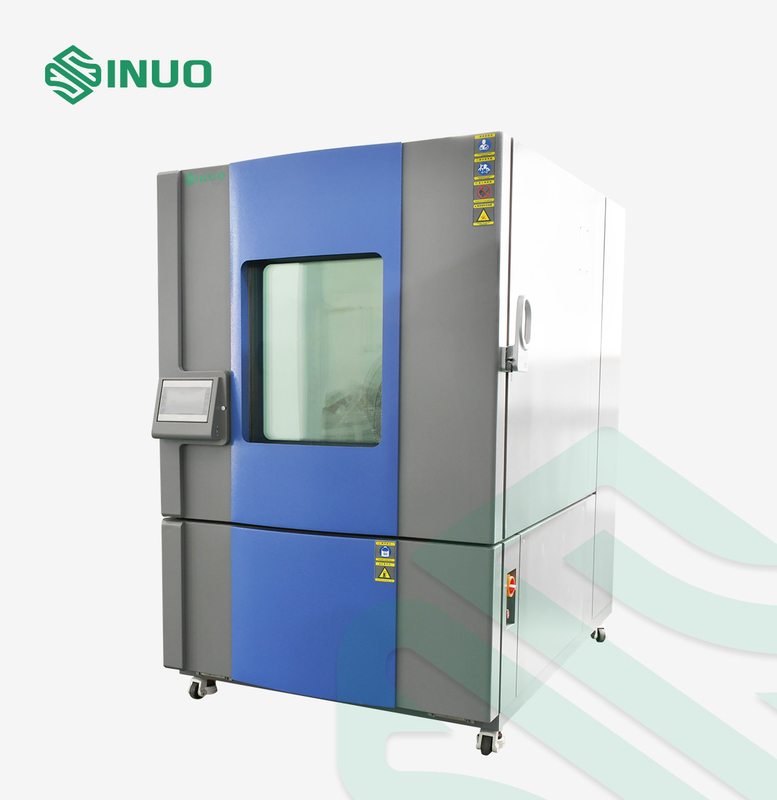

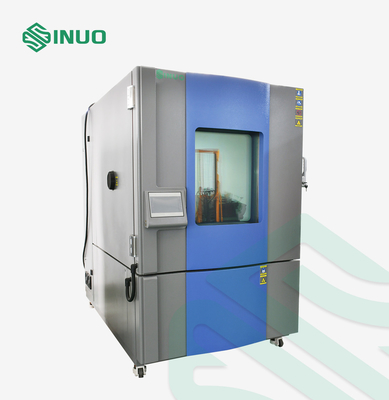

اتاقک دمای ثابت و رطوبت خودروی الکتریکی IEC62196

اتاقک دمای ثابت و رطوبت خودروی الکتریکی IEC62196

استانداردها و بندهای منطبق

IEC 62196-1Ed.4CDV 2020 بند 20.3، 29.2،35.3،37.1.

IEC60068-2-1:2007 "تست محیطی - قسمت 2-1: تست ها - تست A: سرد، IDT"

IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"

IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"

IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"

پارامترهای فنی

منبع تغذیه	سه فاز: AC 380 ولت ± 10٪، 50 هرتز
کنترل و عملیات	سیستم کنترل هوشمند PLC و صفحه نمایش لمسی
اندازه اتاقک	اندازه داخلی	اندازه خارجی
	1000*1000*1000 میلی متر	1470*1400*2100 میلی متر
محدوده دما	-40 درجه سانتیگراد ~ +150 درجه سانتیگراد
محدوده رطوبت	20٪ تا 98٪ RH
وضوح دما	0.1 درجه سانتیگراد
نوسان دما	± 0.5 ℃
یکنواختی دما	± 2 ℃
انحراف رطوبت	± 3٪ RH
نرخ گرمایش	≧2-3 درجه سانتیگراد در دقیقه (غیر بار، غیر خطی)
نرخ خنک کننده	≧0.7-1°C/min (بدون بار، غیر خطی)
طرح محدوده دما و رطوبت
ترکیب اصلی سیستم

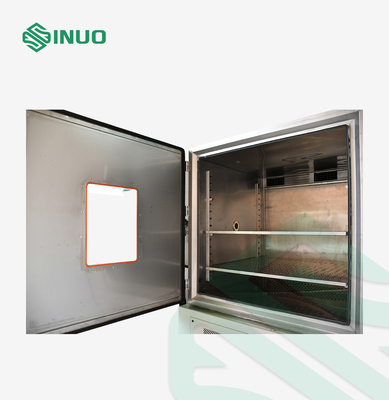

بدنه اتاق	محفظه داخلی از صفحات فولادی ضد زنگ SUS304#، شکل گرد، صاف و آسان برای تمیز کردن ساخته شده است.
	جعبه بیرونی از ورق فولادی مرغوب با اسپری الکترواستاتیک رنگی ساخته شده است
	مواد عایق: فوم پلی اورتان
	پنجره مشاهده: شیشه مقاوم در برابر انفجار دو لایه
	قفسه: ساخته شده از فولاد ضد زنگ 304، قفسه قابل جدا شدن
سیستم گرمایش	روش گرمایش: گرمایش الکتریکی
	با اتخاذ آخرین قاب گرمایش سرامیکی جدید، مواد سرامیکی در برابر دمای بالا مقاوم است و با عایق خوب، باعث ایجاد پدیده اتصال کوتاه نشت نمی شود.وسط با سیم گرمایش وارداتی آلمان متصل می شود، قطر سیم ضخیم، مقاومت در برابر درجه حرارت بالا و مقاومت در برابر سوزش خشک است.لوله شیشه ای کوارتز در وسط سیم گرمایش قرار می گیرد تا از خطای اتصال کوتاه به دلیل تماس سیم گرم کننده با محفظه فلزی جلوگیری شود.
	چرخه حرارتی: مجرای هوا با گردش اجباری برای اطمینان از انتقال حرارت بخاری، جلوگیری از دمای محلی بیش از حد بالا و اطمینان از دمای مورد نیاز در محفظه کار.
سیستم رطوبت ساز	روش مرطوب سازی: ساختار رطوبت خارجی را اتخاذ می کند، از طریق مجرای هوا منتقل می شود.مزیت این است که سرعت پایدار است و تأثیر بر دمای جعبه داخلی کم است، به طوری که افزایش دما پایدار است و اثر رطوبت ایده آل است.
	لوله رطوبت: طراحی U شکل به اضافه سوراخ پروب بیش از حد دما، خط گرمایش و سیستم گرمایش از مواد مارک وارداتی مشابه، با عملکرد ضد خشک برای اطمینان از عمر طولانی و دوام طولانی لوله رطوبت استفاده می کنند.
	رطوبت و هیدراتاسیون: یک جعبه اضافه کردن آب از نوع کشو وجود دارد.سطح آب را می توان به صورت بصری از طریق مقیاس نمایش سطح مایع روی مخزن آب در گردش مشاهده کرد.سطح آب به طور خودکار کنترل می شود.دارای هشدار کمبود آب
سیستم خنک کننده	روش تبرید: خنک کاری با هوا با استفاده از کمپرسور مبدل حرارتی
	کمپرسور: Tecumseh برند فرانسوی
	گردش هوای سرد: کانال هوا با گردش اجباری بازگشت هوا و تامین هوا را تضمین می کند و یکنواختی دما را در محفظه کار تضمین می کند.
سیستم کنترل	صفحه نمایش لمسی: OYO1000
	کنترل دما: خود تنظیم PID، با استفاده از سنسور مقاومت پلاتین کلاس A PT100
	تابع: تست مقدار ثابت و تست برنامه تست مقدار ثابت: زمانی که محیط آزمایش فقط به یک دما و رطوبت نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان اجرا مورد نیاز انتخاب کنید. تست برنامه: زمانی که محیط تست به دما و رطوبت چندگانه نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان اجرای هر برنامه انتخاب کنید.اپراتور می تواند توالی اجرای برنامه را تنظیم کند و می تواند تا 100 گروه از برنامه ها را تنظیم کند.
ذخیره سازی داده ها	با رابط منحنی دما و رطوبت، تغییرات و فرآیندهای داده را می توان ثبت کرد، با رابط استاندارد R232 یا رابط ارتباطی دیسک U، داده ها را می توان دانلود کرد.
حفاظت ایمنی	عملکرد حافظه خاموش، حفاظت از توالی فاز، حفاظت در برابر نشت، حفاظت در برابر دمای بیش از حد، حفاظت از اضافه بار کمپرسور، هشدار کمبود آب، حفاظت غیرعادی.

بررسی اجمالی تجهیزات

این محفظه تست برای تست سرما، گرما، رطوبت و خشکی مواد خام و دستگاه هایی مانند الکترونیک، برق، لوازم الکتریکی، پلاستیک و غیره استفاده می شود. هدف تایید قابلیت اطمینان محصولات ذخیره سازی و حمل و نقل تحت دمای متناوب بالا و پایین است. گرما و رطوبت، تجهیزات آزمایشی ضروری است که توسط بسیاری از استانداردها مورد نیاز است.

ساختار:

این دستگاه دارای ساختار محفظه بسته با ویژگی های زیر است:

A. دارای محدوده کنترل دما و رطوبت بسیار گسترده ای است تا نیازهای مختلف کاربران را برآورده کند.

ب. تنظیم دمای متعادل و حالت کنترل رطوبت منحصر به فرد را برای تنظیم دمای ایده آل و محیط رطوبت اتخاذ می کند.قابلیت گرمایش و رطوبت پایدار و متعادل است و کنترل دما و رطوبت با دقت بالا و پایداری بالا است.

ج. انتخاب خودکار مدار تبرید: دستگاه کنترل خودکار توانایی راه اندازی خودکار مدار خنک کننده در حال اجرا را با توجه به مقدار تنظیم شده دما دارد، می تواند خنک کننده را مستقیماً تحت حالت دمای بالا شروع کند.

تبرید از واحد کندانسور هوا خنک با کمپرسور کاملاً بسته (وارد شده) استفاده می کند.

د- درب مجهز به پنجره مشاهده است که برای مشاهده وضعیت آزمایش نمونه آزمایشی مناسب است.

سوال ها و جواب ها

س: این دستگاه می تواند به چه دمایی برسد؟
A: تجهیزات می تواند به - 40 ~ 150 ℃ برسد.

س: گزینه های اندازه برای این دستگاه چیست؟
A: اندازه تجهیزات را می توان با توجه به نیاز شما سفارشی کرد.

س: آیا تجهیزات دارای نوسانات دما زیادی هستند؟
A: الزامات فنی ما برای نوسانات دما ± 0.5 ℃ است، برای اطمینان از صحت تست.
