EV Electric Vehicle Ipx9k Water Spray Chamber Ingress Water IEC 62196

EV Electric Vehicle Ipx9k Water Spray Chamber Ingress Water IEC 62196

نام تجاری:	Sinuo
شماره مدل:	SN4412
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC 62196-1Ed.4CDV:2020

بندهای کاربردی:

بند 20.2

قطر لوله:

3/4”

نازل جت:

4 عدد

دمای آب گرم:

RT~80°C±5°C. RT~80°C±5°C. Adjustable. قابل تنظیم

زاویه جت آب:

0 درجه، 30 درجه، 60 درجه، 90 درجه

سرعت گردان:

5-17r/min

قطر صفحه گردان:

Φ500mm

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

محفظه تست اسپری آب ipx9k EV

محفظه تست اسپری آب IEC ipx9k

اتاق تست ورود آب IEC 62196

توضیحات محصول

اتاق تست ورود آب IPX9K خودرو الکتریکی IEC 62196

استانداردها و بندهای منطبق

IEC 62196-1Ed.4CDV 2020 بند 20.2

IEC 60529:1989 + A1:1999 + A2:2013 بند 14.2.9

DIN40050-9

ISO20653

بررسی اجمالی تجهیزات

این محفظه آزمایش مطابق با: IEC 60529:1989 + A1:1999 + A2:2013 بند 14.2.9، و مورد نیاز توسط IEC 62196-1Ed.4CDV 2020 بند 20.2، DIN40050-9 برای حفاظت از IP درج حفاظت از ISO206 تجهیزات الکتریکی در وسایل نقلیه جاده ای برای محافظت از تجهیزات الکتریکی داخل محفظه در برابر تأثیرات نفوذ اجسام جامد خارجی از جمله گرد و غبار (محافظت در برابر اجسام خارجی)، محافظت از تجهیزات الکتریکی داخل محفظه در برابر تأثیرات نفوذ آب (محافظت) در برابر آب).

کاربرد:

برای بازرسی محفظه های تجهیزات الکتریکی (تست کد تکمیلی IP) استفاده می شود و برای تست ضد آب قطعات الکتریکی و خودرو در دمای بالا و فشار بالا قابل استفاده است.

نمونه تست:

محصولات باید تست ضد آب درجه IPX9 مانند قطعات خودرو و موتور سیکلت، صنایع الکتریکی و الکترونیکی را پشت سر بگذارند.

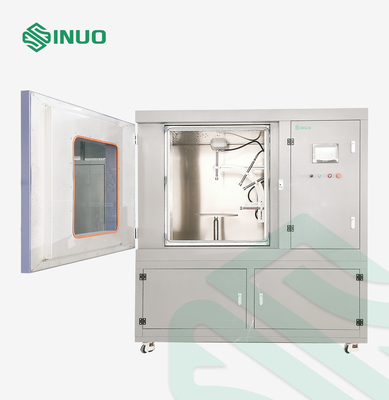

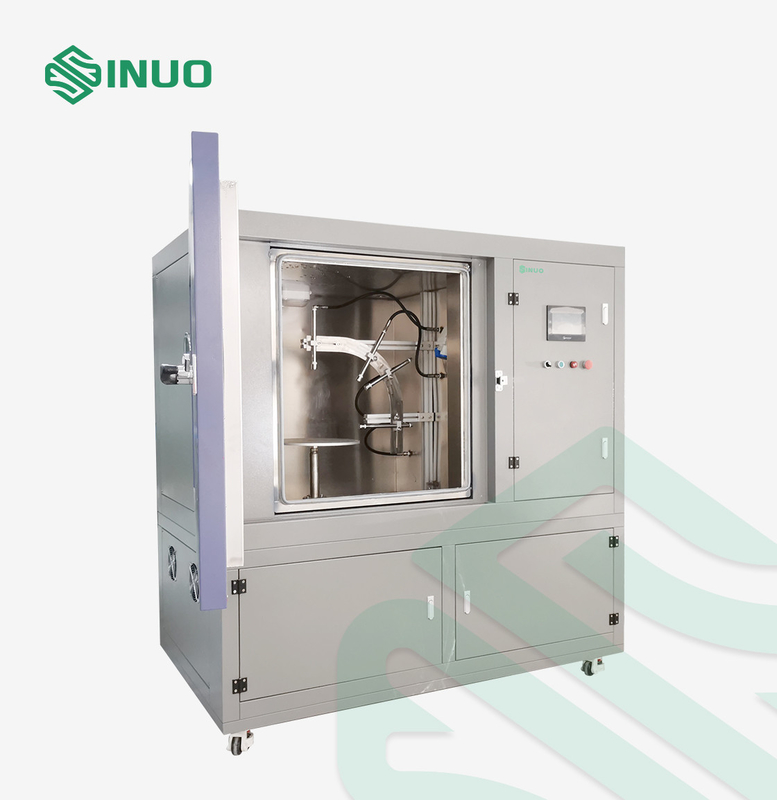

مواد و سازه:

محفظه بیرونی و محفظه داخلی همگی از فولاد ضد زنگ SUS304 ساخته شده اند، قسمت بالایی محفظه آزمایش برای آزمایش و کنترل است، قسمت پایین محفظه آزمایش شامل پمپ فشار قوی ایتالیایی و شیر برقی وارداتی، دمای ثابت و پس‌آب است. مخازن (فولاد ضد زنگ SUS304)، موتور صفحه گردان (موتور پاناسونیک) و مکانیزم انتقال کاهش سرعت.

تمام تنظیمات کنترل، دمای آب، کنترل نازل، فشار، زمان، جریان مورد نیاز را می توان با PLC کنترل کرد و روی صفحه نمایش لمسی 7 اینچی تایوان WEINVIEW یا صفحه نمایش لمسی جزء کنترل صنعتی بالاتر تنظیم کرد.

پارامتر فنی

1. محفظه آزمایش شامل اتاق آزمایش، مخزن ذخیره آب، قسمت کنترل، منطقه بافر آبگیری محصول و سیستم جت است.

2. اندازه محفظه داخلی: L 1000MM * W 1000MM*H 1000MM.

3. اندازه اتاق بیرونی: L 1500MM * W1200MM * H 1950MM.

4. سیستم جت: تشکیل شده توسط پمپ آب با دمای بالا با فشار بالا، فشار سنج فشار آب با دمای بالا، شیر برقی با دمای بالا، لوله هیدرولیک با فشار بالا.

5. قطر لوله: 3/4 اینچ

6. نازل جت: 4 عدد.

7. دمای جت آب داغ: RT~80°C±5°C.(قابلیت تنظیم، افزایش دما و حفاظت از سرریز آب)

8. فشار آب جت: 80 ~ 100bar (8000 ~ 10000Kpa، 81.5-101.9kg/c㎡)

9. جریان جت آب: 1±15 لیتر در دقیقه (14-16 لیتر در دقیقه)

10. فاصله جت: 100-200 میلی متر و می توان فاصله نازل را با دستی تنظیم کرد

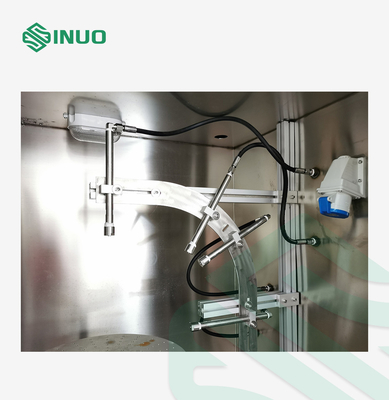

11. زاویه جت آب: 0 درجه، 30 درجه، 60 درجه، 90 درجه (زاویه آزمایش را می توان با دستی تنظیم کرد)، بر اساس یک خط افقی، سوراخ نازل را در خلاف جهت عقربه های ساعت ± 0 ° ± 30 ° ± 60 ° ± 90 توزیع کنید. درجه با دریچه روی نازل، می تواند به نوبه خود قابل برنامه ریزی را به جت تنظیم کند.

12. زمان تست: هر جت آب زاویه 30 ثانیه مطابق با الزامات استاندارد است، اما سیستم ما می تواند 0 تا 90 ثانیه پیش تنظیم و قابل تنظیم باشد.

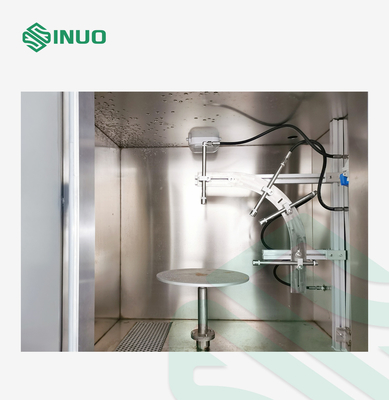

13. میز گردان: محصول باید روی میز چرخان قرار گیرد، ظرفیت باربری: ≤30 کیلوگرم.

14. سرعت چرخان: 5-17r/min (موتور توربین را با چرخش آهسته هدایت می کند، سرعت را کنترل می کند و با مبدل فرکانس سرعت مناسب را تنظیم می کند)

15. قطر صفحه گردان: Φ500mm

16. کنترل زمان اجرا: 1 دقیقه تا 9999 دقیقه (قابل تنظیم و تنظیم).

17. سیستم گردش آب برای اطمینان از استفاده از بازیافت آب.

18. سطح جت آب: جلوی محصول.

19. گیج فشار جت: می تواند فشار آب را نمایش دهد.

20. سیستم کنترل: تحقیق و توسعه مستقل سیستم کنترل صفحه لمسی.

21. از شیشه سکوریت شده به عنوان دیوار ضد آب محفظه بیرونی و از مربع فولادی ضد زنگ به عنوان براکت استفاده کنید.

22. درب محفظه: درب شیشه ای بصری صفحه بزرگ با رعایت شرایط تست و زمان و مجهز به برف پاک کن.
