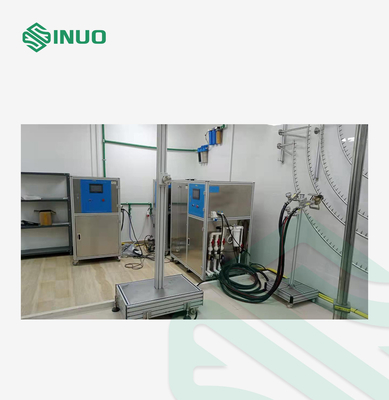

تجهیزات تست کانکتور EV IPX1-8 سیستم تست ضد آب یکپارچه خودروی الکتریکی

دستگاه تست قطره باران عمودی

بررسی اجمالی:

این دستگاه آزمایشی برای تأیید محافظت در برابر قطرات آب در حال سقوط است.مطابق با الزامات استاندارد IEC60529 IPX1 و IPX2 طراحی و تولید شده است.

1. بالا و پایین رفتن جعبه چکه توسط موتور کنترل می شود.

2. فیلتر ریز فولاد ضد زنگ برای فیلتر کردن خاک.

3. هوای فشرده را برای دمیدن آب سوزن، برای جلوگیری از مواد واکنش پذیر آب و سوزن مسدود کننده جو استفاده می کند.

4. نازل سوزن پزشکی عمومی فولاد ضد زنگ، خرید آسان، زنگ زدن آسان نیست.

5. نازل سوزن و صندلی نازل سوزن با استفاده از اتصال مخروطی، می توان به راحتی بدون ابزار جایگزین کرد، آسیب فردی به نازل سوزن را می توان به راحتی به سرعت جایگزین کرد.

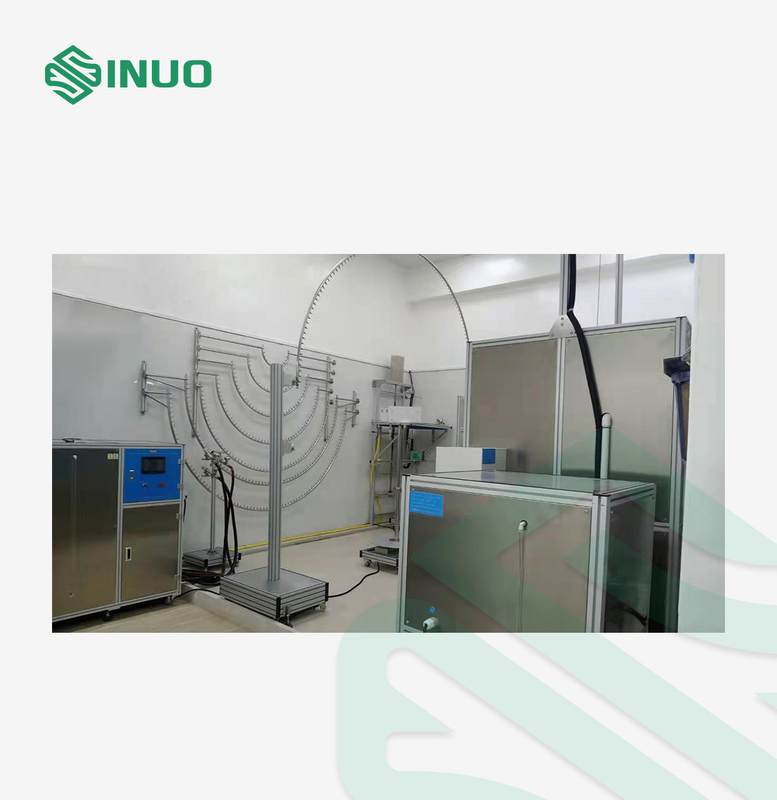

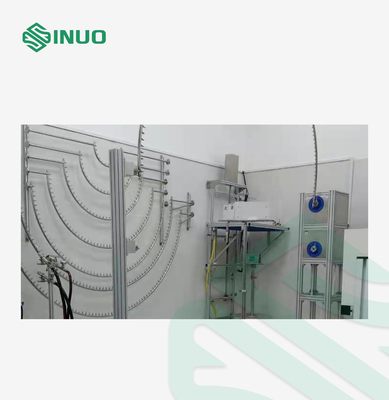

تستر لوله نوسانی مطابق با الزامات استاندارد IEC60529 IPX3 و IPX4 طراحی و تولید شده است.

قسمت لوله نوسانی این دستگاه توسط موتور با سرعت قابل تنظیم و مکانیزم پیوند میل لنگ کنترل می شود.این دستگاه دارای تاب رفت و برگشتی از محل ±60 درجه به دیگری ± 175 درجه با سرعت مورد نیاز استاندارد از طریق زاویه تنظیم دستگاه است.

تنظیم زاویه دقیق است.ساختار پایدار و بادوام است.با صفحه گردان همکاری می کند که از طریق آن می توان به چرخش 90 درجه دست یافت.

پارامتر فنی:

1. سیستم تامین و کنترل آب هوشمند برای موارد زیر قابل اجرا است:

(الف) تامین آب برای تست ضد آب IPX1~IPX6

(ب) تست غوطه وری در آب IPX7

(ج) ذخیره آب برای تست آب بندی IPX8

(د) کنترل خودکار برای کل تجهیزات ضد آب

2. روش تامین آب: تامین آب با دمای ثابت، تامین آب جریان ثابت، تامین آب با فشار ثابت

3. فرآیند کنترل تامین آب: پس از اینکه کاربر مقدار دمای آب، مقدار جریان آب و مقدار فشار آب را روی صفحه لمسی تنظیم کرد، سیستم کنترل دما، کنتورهای الکترونیکی یا فشارسنج دیجیتالی مقادیر فعلی را در زمان واقعی نظارت می کند، مقادیر را در PLC از طریق تبدیل داده ها، سپس به طور خودکار سرعت چرخش پمپ را از طریق مبدل فرکانس تنظیم کنید.

4. کنترل دمای آب: سیستم PID به طور خودکار دمای آب را کنترل و تشخیص می دهد، محدوده: دمای اتاق ~ 65 ℃ (± 3 ℃).

5. جریان بزرگ و جریان کوچک دو طرفه تامین آب وجود دارد.

6. منبع آب جریان بزرگ:

(الف) برای تست اسپری آب قوی IPX5 ~ IPX6 و تزریق آب IPX8 قابل استفاده است

(ب) محدوده جریان: 10 تا 100 لیتر در دقیقه

(ج) دقت جریان: ± 0.5 لیتر در دقیقه

د) فلومتر: دبی سنج توربین

(ه) پمپ آب: پمپ گریز از مرکز فولاد ضد زنگ

7. تامین آب با جریان کم:

(الف) برای تست ضد آب IPX1 ~ IPX4 قابل اجرا است

(ب) محدوده جریان: 1 تا 10 لیتر در دقیقه

(ج) دقت جریان: ± 0.5 لیتر در دقیقه

فلومتر: فلومتر توربین

(د) پمپ آب: پمپ گریز از مرکز فولاد ضد زنگ

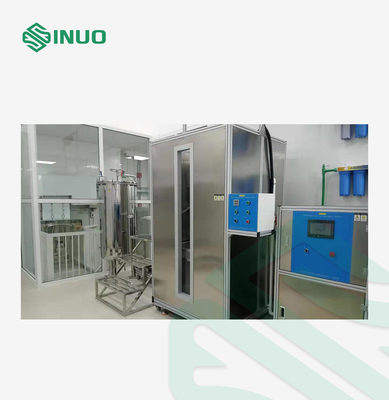

8. مخزن ذخیره آب:

(الف) برای ذخیره آب آزمایش اسپری آب قوی IPX5 ~ IPX6، تزریق آب IPX8، غوطه وری IPX7 قابل استفاده است.

(ب) پنجره مشاهده: پنجره شیشه ای سخت شده

(ج) عمق سنج: فولاد ضد زنگ

(د) کنترل سطح مایع: سوئیچ شناور + لوله سرریز

9. براکت بالابر خودکار غوطه وری IPX7

10. کنترل IPX8

(الف) محدوده فشار: 0 تا 0.6 مگاپاسکال

(ب) محدوده زمانی: 0~999999s

11. کابینه کنترل:

(الف) تشخیص جریان: بازخورد سیگنال جریان از طریق فلومتر الکترونیکی

(ب) تنظیم جریان: روی صفحه لمسی تنظیم می شود

(ج) تشخیص دما: PID

(د) کنترل کننده: Mitsubishi PLC

(ه) رابط کاربری دوستانه: صفحه نمایش لمسی رنگی 7 اینچی

(f) عملکرد کنترل: تامین آب با دمای ثابت، تامین آب جریان ثابت، تامین آب فشار ثابت و کنترل زمان تست.

(ز) عملکرد حفاظت: حفاظت از نشت، حفاظت از اضافه بار، حفاظت از اتصال کوتاه

12. فیلتر: پوسته فولادی ضد زنگ، هسته فیلتر خوب

13. جنس بدنه: آلیاژ آلومینیوم صنعتی

14. ابعاد بیرونی: 1400mmX750mmX1600mm

بررسی اجمالی:

نازل اسپری مطابق با استاندارد IEC60529 IPX8 طراحی و تولید شده است.

پارامترهای فنی:

1 مخزن تحت فشار: مخزن فولاد ضد زنگ.

2 محدوده تنظیم فشار: 0 ~ 5bar (قابل سفارشی سازی).

3 سیستم فشار: پمپ فولاد ضد زنگ + مبدل فرکانس.

4 دقت گیج فشار: 0.25 درجه، محدوده: 6bar.

5 زمان آزمون: 0-99 دقیقه.

6 حداکثر فشار حد مجاز: 5bar.

7 حفاظت فشار: حفاظت از سوئیچ فشار.

8 با اتصال شلنگ سیم فولادی فشار قوی 3/4 به تجهیزات تامین آب متصل شوید

صفحه گردان

بررسی اجمالی:

مرحله چرخش قابل کج لوازم جانبی لازم برای تست IPX1~IPX6 است.

پارامتر فنی

جزئیات:
