IEC 62196 EV کانکتور تست تجهیزات تست ظرفیت شکستگی تجهیزات تست

IEC 62196 EV کانکتور تست تجهیزات تست ظرفیت شکستگی تجهیزات تست

نام تجاری:	Sinuo
شماره مدل:	SN1005
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

IEC62196

بند کاربردی:

بند 22، 23.2، 23.3

ایستگاه تست:

ایستگاه تک، می تواند سفارشی شود

سفر خطی:

0-100 میلی متر

فرکانس تست:

0-10 بار در دقیقه

نوع موتور:

سروو موتور

روش کنترل:

روش کنترل

سایر استانداردها:

IEC 60309-1

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست کانکتور EV IEC62196

تجهیزات تست کانکتور EV IEC 60309

تجهیزات تست ظرفیت شکست IEC 62196

توضیحات محصول

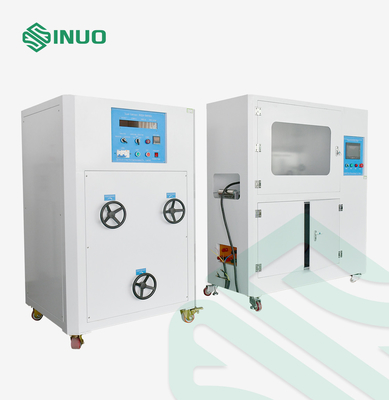

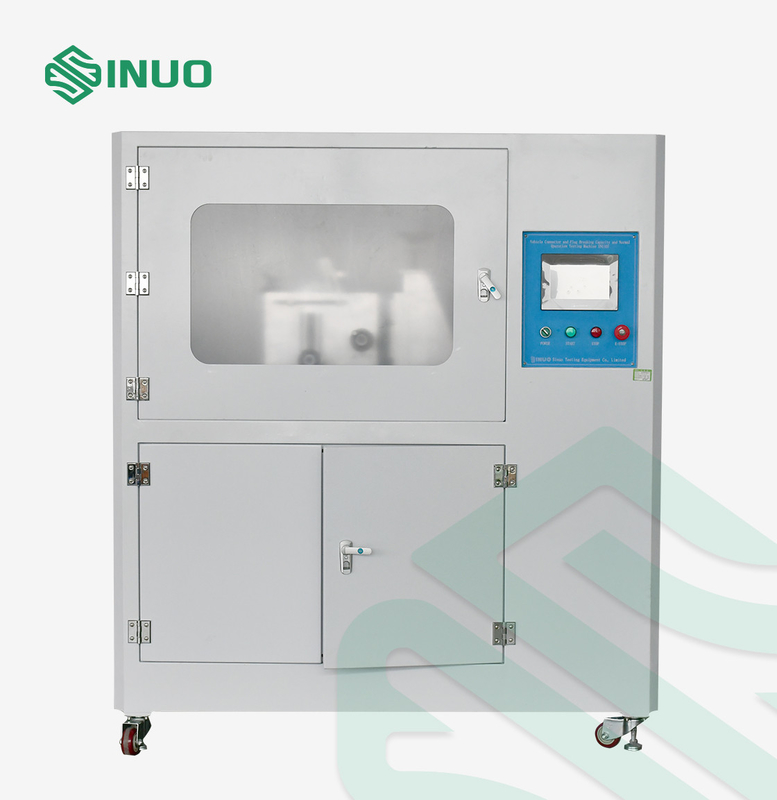

تجهیزات تست ظرفیت شکستگی دوشاخه و کانکتور خودروی الکتریکی IEC62196

استانداردها و بندهای منطبق

IEC 62196-1 Ed.4CDV 2020 بند 22، 23.2، 23.3، شکل 15، جدول 8 و جدول 9.

IEC 62196-3Ed.4CDVبند 22 و 23 2020.

IEC 60309-1: 2012 بند 20 و بند 21.

بررسی اجمالی تجهیزات

این تجهیزات آزمایشی الزامات IEC 62196-3: 2020 بند 22 و 23، IEC62196-1: 2020 بند 22 و بند 23، IEC60309-1: 2012 بند 20 و بند 21 و غیره را برآورده می کند.
برای بررسی اینکه آیا لوازم جانبی الکتریکی مانند رابط های شارژ خودروی الکتریکی، دوشاخه های صنعتی، پریزها و کوپلرها می توانند تنش های مکانیکی، الکتریکی و حرارتی را که در حین کارکرد عادی بدون سایش بیش از حد یا سایر اثرات مضر ایجاد می شوند، تحمل کنند یا خیر، استفاده می شود.

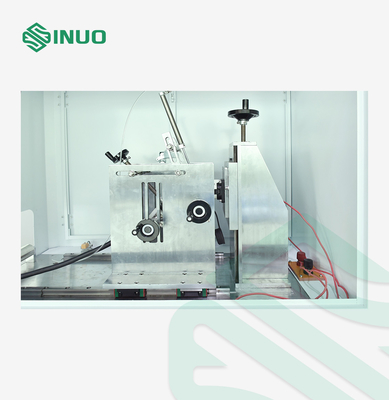

سروو موتور مکانیزم را به حرکت در می آورد تا نمونه های آزمایشی اقدامات درج و برداشت را تکرار کنند.برای آزمایش ظرفیت شکست می توان از یک بار خارجی استفاده کرد.زمان روشن/خاموش، سرعت تست، ضربه و زاویه همگی می‌توانند روی صفحه لمسی از پیش تنظیم شوند.
این تجهیزات از مکانیزم درایو موتور سروو استفاده می کند، نمونه برای انجام پلاگین خطی و کشیدن عمل مکرر، می تواند به تست بارگذاری و خاموش کردن متصل شود.زمان روشن و خاموش شدن، سرعت تست، ضربه و زاویه را می توان از طریق صفحه لمسی از پیش تنظیم کرد.

منبع تغذیه: AC220V ± 10٪ / 50-60 هرتز، دمای کار 0-40 ℃ رطوبت 30٪ - 90٪؛
اندازه ظاهری: حدود W1000 * D750 * H1200 میلی متر؛وزن: حدود 180kg

پارامترهای فنی

ایستگاه	تک موقعیت، قابل تنظیم
حالت کنترل الکتریکی	کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسان و ماشین رنگی
راه رانندگی	درایو موتور سروو

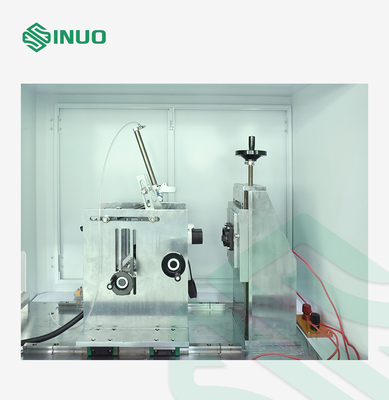

حالت نگهداری نمونه	گیره مکانیکی، گیره های 3 محوری می توانند موقعیت نقطه گیره را تنظیم کنند
سفر خطی	0-100 میلی متر، از پیش تنظیم شده (فاصله دوشاخه و سوکت آزمایشی ≥50 میلی متر)
زمان انجام	0-99.9s، از پیش تنظیم شده (تماس الکتریکی نباید بیش از 4 ثانیه و نه کمتر از 2 ثانیه حفظ شود)
نرخ درج	0-0.85m/s را می توان از پیش تنظیم کرد، از پیش تعیین شده (0.8±0.1m/s)
تعداد تست ها	0 ~ 999999 بار، از پیش تعیین شده (چرخه: یک حرکت درج و یک حرکت بیرون کشیدن)
فرکانس تست	0-10 بار در دقیقه، از پیش تعیین شده (3.75 چرخه / دقیقه = 7.5 ضربه / دقیقه)
بار	خارجی، ولتاژ استاندارد، جریان و ضریب توان، کابینت بار اختیاری را ارائه دهید
کابینت بار اختیاری	توجه: فقط کابینت بار AC، ولتاژ 0-70 آمپر، ولتاژ 0-300 ولت
محتویات تست	تست ظرفیت شکست کوپلر لوازم خانگی/رابط شارژ کوپلر لوازم خانگی / رابط شارژ تست عمر عملیاتی عادی
تابع تشخیص	یک زنگ مدار باز را می توان در طول آزمایش تحت بار متوجه شد و چرخه ها را می توان در زمان واقعی ثبت کرد.
حفاظت ایمنی	حفاظت از زمین، حفاظت از اتصال کوتاه
منبع تغذیه	تک فاز AC220V±10٪، 50/60Hz، 10A
ابعاد تجهیزات & وزن	L 1430mm * W 600mm * H1620mm، تقریبا.180 کیلوگرم
