پریزهای پریز چندگانه خودروی الکتریکی دستگاه تست مقاومت مکانیکی

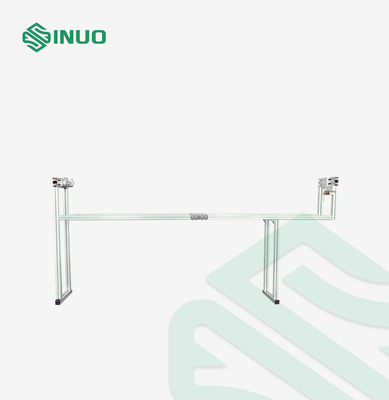

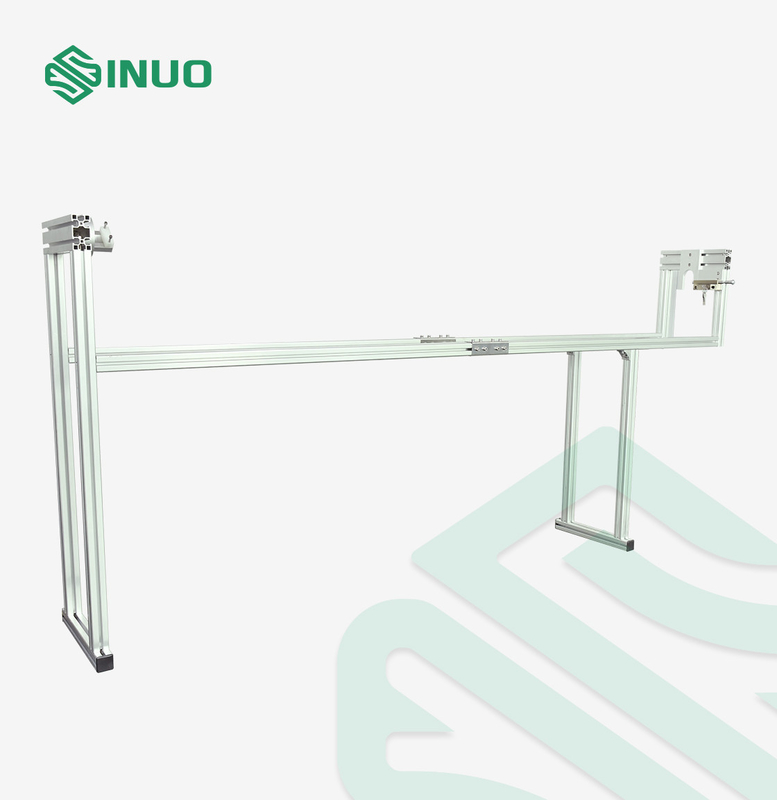

IEC62196 چند پریز قابل حمل خودروی الکتریکی دستگاه تست مقاومت مکانیکی

استانداردها و بندهای منطبق

IEC 62196-1Ed.4CDV: 2020 "پریز، پریز - پریز و کوپل برای کاربردهای صنعتی و مشابه، و برای وسایل نقلیه الکتریکی"بند 26.3، شکل 19.

IEC60884-1:2006 "پریزها و پریزها برای مصارف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 24.9 و شکل 29.

GB2099.1-2008 "پریزها و پریزها برای مصارف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 24.9 و شکل 29.

بررسی اجمالی تجهیزات

برای تست استحکام مکانیکی دوشاخه های قابل سیم کشی مجدد و کانکتور وسیله نقلیه که مجهز به کابل انعطاف پذیر است استفاده می شود.

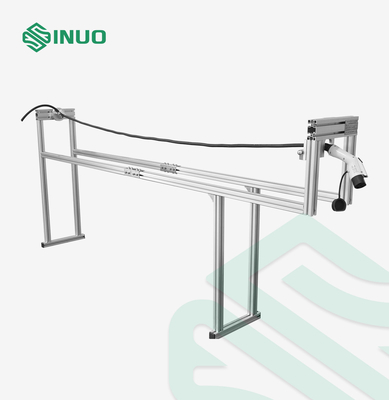

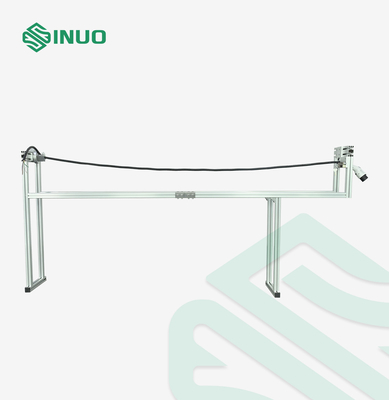

اصل آزمایش: انتهای آزاد کابل و یک طناب اضافی یا سایر وسایل انعطاف پذیر و غیره که به کابل انعطاف پذیر متصل شده اند، هر دو دارای طول کلی 2.25 متر هستند، به دیواری در ارتفاع 1 متری بالا ثابت می شوند. کف

نمونه طوری نگه داشته می شود که کابل افقی باشد و سپس اجازه داده می شود تا روی یک کف بتنی بیفتد.این هشت بار انجام می شود.هر بار کابل در هنگام ثابت شدن 45 درجه چرخانده می شود.

دوشاخه ها و کانکتورهای قابل سیم کشی مجدد با یک بخش کوچک (تقریباً 200 میلی متر) از سبک ترین نوع کابل انعطاف پذیر با کمترین سطح مقطع توصیه شده توسط سازنده نصب شده اند.

نمونه طوری نگه داشته می شود که کابل افقی باشد و سپس اجازه داده می شود تا روی یک کف بتنی بیفتد.این هشت بار انجام می شود.هر بار کابل در هنگام ثابت شدن 45 درجه چرخانده می شود.
پس از آزمایش، نمونه‌ها نباید آسیبی به معنای IEC 62196-1Ed.4CDV 2020 نشان دهند.به ویژه، هیچ بخشی نباید جدا یا شل شده باشد.نمونه ها نباید قطعاتی را که احتمالاً زنده می شوند در معرض دید قرار دهند.نمونه ها باید رتبه IP خود را حفظ کنند.
لوازم جانبی با درجه حفاظت IP44 و بالاتر باید در آزمایش مربوطه مشخص شده در IEC 62196-1Ed.4CDV 2020 بند 20 مقاومت کنند.
لوازم جانبی با محفظه از مواد ترموپلاستیک باید در برابر آزمون IEC 62196-1Ed.4CDV 2020 بند 21.4 مقاومت کنند.

پارامترهای فنی

سوال ها و جواب ها

س: ارتفاع افتادن چقدر است؟
A: ارتفاع سقوط 750 میلی متر است.

س: اندازه این دستگاه چیست؟
پاسخ: اندازه دستگاه در حدود است2400×850×400 (میلی‌متر) عرض × ارتفاع.وزن 50 کیلوگرم.
