دستگاه تست استحکام مکانیکی پریزهای چندگانه قابل حمل IEC 60884-1:2022

دستگاه تست استحکام مکانیکی پریزهای قابل حمل چندگانه IEC 60884-1:2022

مرور کلی محصول

دستگاه تست استحکام مکانیکی پریزهای قابل حمل چندگانه برای ارزیابی استحکام مکانیکی دوشاخه‌های قابل سیم‌کشی مجدد و کانکتورهای خودرو مجهز به کابل‌های انعطاف‌پذیر طراحی شده است. این دستگاه از رویه‌های تست مکانیکی مشخص شده در استانداردهای IEC مربوطه برای لوازم جانبی الکتریکی و کانکتورهای شارژ خودروی برقی پشتیبانی می‌کند.

در طول تست، نمونه از ارتفاع مشخصی رها شده و اجازه داده می‌شود تا روی کف بتنی سقوط کند. ضربه‌های مکرر، همراه با چرخش 45 درجه کابل بین سقوط‌های متوالی، به ارزیابی یکپارچگی مکانیکی و مقاومت نمونه در برابر آسیب تحت شرایط تست تجویز شده کمک می‌کند.

این دستگاه با دو ارتفاع تست قابل تنظیم 750 میلی‌متر و 1000 میلی‌متر، از پیکربندی‌های مختلف تست برای الزامات قابل اجرا IEC 60884-1 و IEC 62196 پشتیبانی می‌کند. این دستگاه برای آزمایشگاه‌های ایمنی الکتریکی، تولیدکنندگان کانکتور شارژ خودروی برقی و تأسیسات بازرسی کیفیت مناسب است.

ویژگی‌های کلیدی

• کاربرد چند استاندارد: طراحی شده برای رویه‌های تست استحکام مکانیکی مربوطه مشخص شده در IEC 60884-1 و IEC 62196.

• ارتفاع تست قابل تنظیم: پشتیبانی از ارتفاع سقوط 750 میلی‌متر و 1000 میلی‌متر.

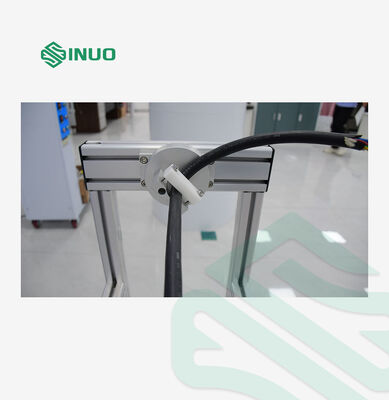

• جهت‌گیری کابل کنترل شده: امکان چرخش 45 درجه کابل انعطاف‌پذیر در نقطه اتصال آن بین سقوط‌های متوالی.

• تست ضربه مکرر: پشتیبانی از توالی تست هشت سقوط طبق رویه تست قابل اجرا.

• تست کف بتنی: امکان ارزیابی یکپارچگی نمونه پس از ضربه‌های مکرر.

• استفاده در آزمایشگاه و کنترل کیفیت: مناسب برای تولیدکنندگان لوازم جانبی الکتریکی، تولیدکنندگان کانکتور خودروی برقی و آزمایشگاه‌های تست محصول.

اصل تست

روش تست IEC 60884-1

نمونه با کابل انعطاف‌پذیر افقی نگه داشته می‌شود و انتهای آزاد آن به یک نقطه اتصال 750 میلی‌متر بالاتر از کف ثابت می‌شود. سپس نمونه رها شده و اجازه داده می‌شود تا روی کف بتنی سقوط کند.

این رویه هشت بار تکرار می‌شود. پس از هر سقوط، کابل در نقطه اتصال به اندازه 45 درجه چرخانده می‌شود. پس از اتمام، نمونه از نظر آسیب، قطعات شل یا قطعات جدا شده مطابق با معیارهای پذیرش قابل اجرا بازرسی می‌شود.

روش تست IEC 62196

کابل انعطاف‌پذیر، همراه با یک طناب اضافی یا یک امتداد انعطاف‌پذیر مناسب دیگر در صورت نیاز، به دیوار 1000 میلی‌متر بالاتر از کف ثابت می‌شود. طول ترکیبی 2.25 متر است، همانطور که در رویه تست ارائه شده مشخص شده است.

نمونه با کابل افقی قرار داده شده و برای سقوط روی کف بتنی رها می‌شود. تست هشت بار تکرار می‌شود و کابل در نقطه اتصال آن بین سقوط‌های متوالی به اندازه 45 درجه چرخانده می‌شود.

سپس نمونه مطابق با الزامات قابل اجرا استاندارد IEC 62196 مربوطه بازرسی می‌شود.

پارامترهای فنی:

1. ارتفاع سقوط: 1000 میلی‌متر و 750 میلی‌متر، قابل تنظیم است.

2. تعداد سقوط: 8

3. دستگاه چرخاننده: 45 درجه، قابل چرخش در تمام جهات است.

4. ابعاد: طول*عرض*ارتفاع 2443*360*1132 میلی‌متر
