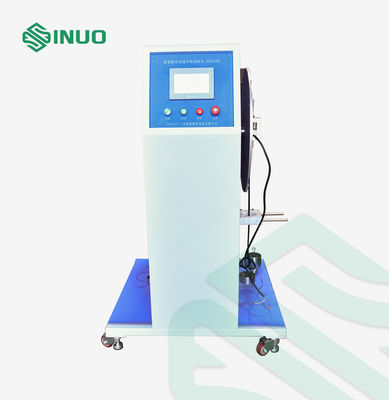

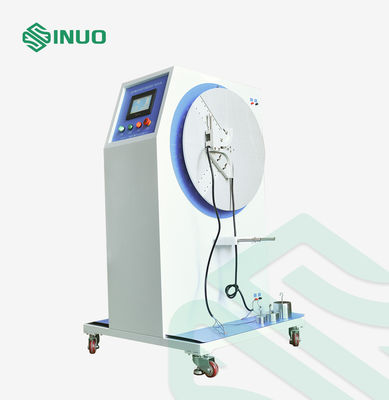

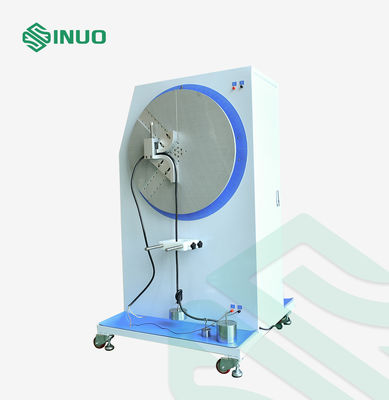

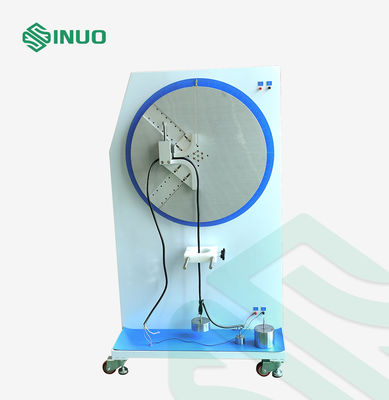

تجهیزات تست خمش و کشش سیم قلابدار | IEC 60227 برای کابل‌های تمام شده و عایق PVC

تجهیزات تست خمش و کشش سیم قلابدار | IEC 60227 برای کابل‌های تمام شده و عایق PVC

نام تجاری: Sinuo
شماره مدل: SN1112D
مقدار تولیدی: 1
قیمت: Customized
شرایط پرداخت: T/T
توانایی عرضه: 30 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
Calibration Certificate(Cost Additional)
استاندارد:
IEC 60227-1
Snatch Load:
500 گرم
سرعت خم شدن:
0-65 دور در دقیقه
بار خمشی:
500 گرم تا 100 نیوتن
حالت رانندگی:
محور
مورد آزمایشی:
تست خم و قاپ
جزئیات بسته بندی:
مورد تخته سه لا
قابلیت ارائه:
30 ست در ماه
برجسته کردن:

تجهیزات تست خمش سیم قلابدار

,

تستر کشش کابل عایق PVC

,

تجهیزات تست کابل IEC 60227

توضیحات محصول

تجهیزات تست خمش و کشش سیم روکش دار | IEC 60227 برای کابل های تمام شده و روکش PVC

اطلاعات محصول:

تجهیزات تست خمش و کشش سیم روکش دار مطابق با الزامات استاندارد IEC 60227-1 بند 5.6.3.2، 5.6.3.3؛ IEC 60227-2 بند 3.2، 3.3؛ و غیره طراحی و ساخته شده است.

این دستگاه برای تست مقاومت خمش کابل های تمام شده و کابل های روکش PVC و همچنین برای تست شکست هسته باردار کابل های روکش PVC برای تأیید قابلیت اطمینان آنها استفاده می شود.

تست خمش: نمونه ای از سیم با طول مناسب باید در دستگاه مطابق شکل 2 ثابت شده و وزنه ای با جرم 0.5 کیلوگرم به آن آویزان شود. جریانی حدود 0.1 آمپر باید از هادی ها عبور کند.

نمونه باید در جهتی عمود بر صفحه محور هادی ها به عقب و جلو خم شود، به طوری که دو موقعیت انتهایی زاویه 90 درجه در هر دو طرف عمود را تشکیل دهند.

یک خم شدن، حرکتی به اندازه 180 درجه با تست است، این باید با دو نمونه اضافی تکرار شود، که هر دو باید با تست تکراری مطابقت داشته باشند.

تست کشش: نمونه ای از سیم با طول مناسب باید از یک انتها به یک تکیه گاه صلب متصل شود و وزنه ای با جرم 0.5 کیلوگرم باید 0.5 متر زیر نقطه اتصال به نمونه وصل شود. جریانی حدود 0.1 آمپر باید از هادی ها عبور کند. وزنه باید تا نقطه اتصال بالا برده شده و پنج بار رها شود.

تجهیزات تست خمش و کشش سیم قلابدار | IEC 60227 برای کابل‌های تمام شده و عایق PVC

پارامترهای فنی:

استاندارد اعمال شده IEC 60227-1
بند اعمال شده 5.6.3.2
ایستگاه تست خمش برای گروه 40 میلی متر تا 130 میلی متر اعمال می شود
ایستگاه تست کشش برای گروه 160 میلی متر تا 500 میلی متر اعمال می شود
روش درایو موتور درایو
روش کنترل کنترل PLC، عملیات صفحه لمسی
زاویه خمش جهت مثبت و منفی: 0-360 درجه، از پیش تعیین شده با صفحه لمسی
شعاع فیکسچر خمش R2.5 میلی متر، R80 میلی متر، R120 میلی متر، R200 میلی متر
نرخ خمش 0 تا 65 دور در دقیقه، قابل تنظیم از پیش
تعداد دفعات خمش 0 تا 999999، عدد از پیش تعیین شده حافظه شش رقمی
بار خمش 500 گرم، 50 نیوتن، 75 نیوتن، 100 نیوتن
تعداد دفعات کشش 0 تا 999999، عدد از پیش تعیین شده حافظه شش رقمی
بار کشش 500 گرم
جریان بار 100 میلی آمپر ± 10 میلی آمپر
