توضیحات محصول

دستگاه تست نیروی کشش و تأیید قفل‌شوندگی IEC 62196-1

اطلاعات محصول:

دستگاه تست نیروی کشش و تأیید قفل‌شوندگی برای تست مکانیکی سوکت‌های خروجی خودروهای برقی (EV) و کانکتورهای خودرو با دستگاه‌های قفل‌شونده یا گیره‌ای طراحی شده است. این دستگاه نیروی کشش مورد نیاز برای جدا کردن یک پلاگ تست را تأیید کرده و عملکرد مکانیزم قفل‌شوندگی را بررسی می‌کند.

این دستگاه با روش‌های تست مربوطه در بندهای 14.1.5، 14.1.6، شکل‌های 13 و 14 استاندارد IEC 62196-1:2025 و بند 14 استاندارد IEC 62196-3:2026 مطابقت دارد. این دستگاه از یک فیکسچر اختصاصی، سیستم گیره، وزنه‌های اصلی و وزنه‌های کمکی برای اعمال پایدار و تکرارپذیر نیرو استفاده می‌کند.

این دستگاه برای تولیدکنندگان کانکتور شارژ خودروهای برقی، آزمایشگاه‌های EVSE، نهادهای صدور گواهینامه و آزمایشگاه‌های تست ایمنی الکتریکی مناسب است.

ویژگی‌های کلیدی:

  • طراحی شده برای تست مکانیکی سوکت‌های خروجی خودروهای برقی و کانکتورهای خودرو
  • پشتیبانی از تأیید نیروی کشش و تست دستگاه‌های قفل‌شونده
  • قابل اجرا برای IEC 62196-1:2025 و IEC 62196-3:2026
  • پیکربندی تست بر اساس شکل‌های 13 و 14 استاندارد IEC 62196-1
  • جهت کشش عمودی برای اعمال نیروی کنترل شده
  • سیستم بارگذاری مبتنی بر وزنه تعادل برای عملکرد راحت
  • فیکسچر اختصاصی برای نصب و گیره کردن نمونه
  • شامل وزنه‌های اصلی و کمکی برای اعمال نیروی تست
  • مناسب برای تولیدکنندگان تجهیزات شارژ خودروهای برقی و آزمایشگاه‌های ایمنی الکتریکی
  • سازگار با پلاگ‌های تست استاندارد که به طور جداگانه خریداری می‌شوند

الزامات فنی:

الف. نیروی کشش

سوکت خروجی خودروی برقی سوئیچ‌دار یا کانکتور خودروی سوئیچ‌دار با قفل داخلی، بر روی تکیه‌گاه دستگاه نشان داده شده در شکل 13 استاندارد IEC62196-1:2025 ثابت می‌شود به طوری که محور جداسازی عمودی باشد و حرکت قطعه الحاقی به سمت پایین باشد.

نیروی کشش سوکت خروجی باید الزامات جدول زیر را برآورده کند. وزنه‌ها شامل این مجموعه هستند.

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

ب. ویژگی‌های ساختاری

ب.1 دستگاه برای بررسی نیروی کشش:

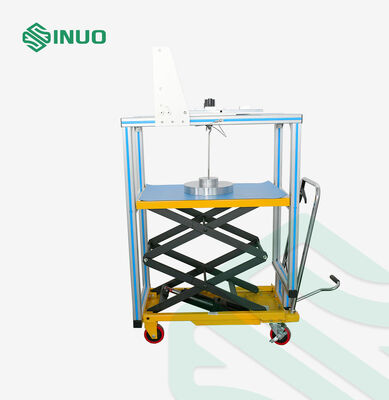

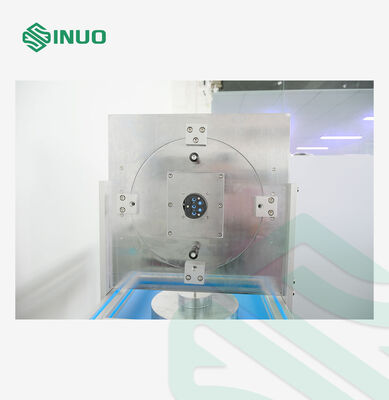

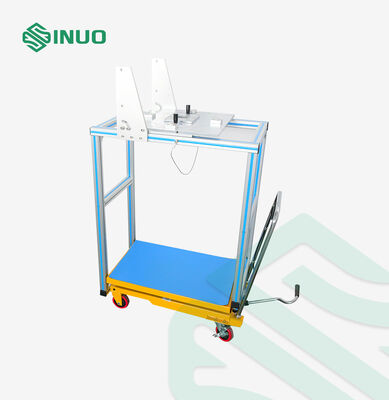

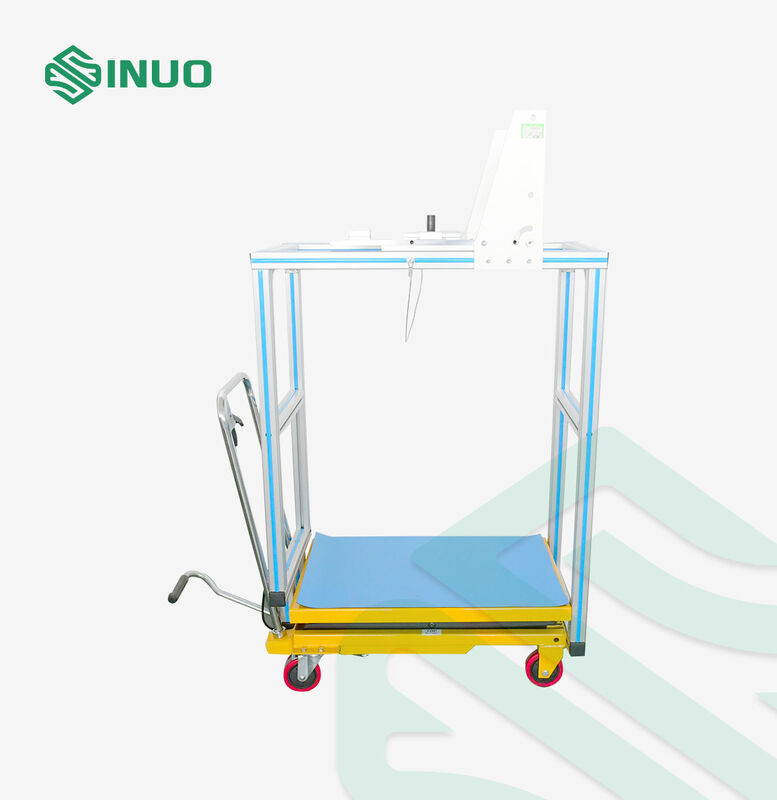

این دستگاه عمدتاً از فیکسچر نصب، دستگاه گیره، وزنه اصلی، وزنه کمکی و پلاگ تست تشکیل شده است. بر اساس تجربه، گیره کششی با وزنه تعادل جایگزین شده است، قلاب وزنه مستقیماً به پلاگ تست متصل می‌شود و فیکسچر برای نگهداری نمونه پیکربندی شده است. شکل خاص در شکل 1 نشان داده شده است.

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

شکل 1

ب.2 تأیید دستگاه قفل‌شونده:

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن

د. پلاگ‌های تست

پلاگ تست، طبق برگه‌های استاندارد مربوطه، باید دارای کنتاکت‌های کاملاً صیقلی از فولاد سخت شده باشد که زبری سطح آن در طول فعال خود از 0.8 میکرومتر تجاوز نکند و در فواصل اسمی با تلرانس ±0.05 میلی‌متر قرار گرفته باشد.

ابعاد کنتاکت‌های پلاگ یا فاصله بین سطوح کنتاکت برای انواع دیگر کنتاکت‌های پلاگ باید مطابق با حداقل ابعاد داده شده در برگه‌های استاندارد مربوطه، با تلرانس+0.010میلی‌متر باشد.

پلاگ‌های تست در این دستگاه تست گنجانده نشده‌اند، لطفاً از پلاگ‌های تستی که مشتری قبلاً به طور جداگانه سفارش داده است، مطابق با موارد زیر استفاده کنید:

جدول 3

شماره: استاندارد شماره شکل: نام تعداد
1 IEC62196-2/Ed.3/CDV © IEC(E) برگه استاندارد 2-Ilf برگه 1 ورودی خودروی تست: 63 آمپر، سه فاز 480 ولت یا 70 آمپر، تک فاز 250 ولت 1
2 IEC62196-3/Ed.2/CDV © IEC(E) برگه استاندارد 3-Iva ورودی خودرو حالت‌های 2، 3 و 4 برگه 2 ورودی خودروی تست 1

برای تست شکل 13
IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن


برای تست شکل 14

IEC 62196-1 EV دستگاه آزمایش نیروی کششی و قفل کردن
