IEC 62196-3 EV Charging Gun Withdrawal Force Tester برای آزمایش ورودی کانکتور EV

تستر نیروی کشش تفنگ شارژ خودروی برقی مطابق با IEC 62196-3 برای تست درج کانکتور خودروی برقی

مرور کلی محصول

دستگاه تست نیروی کشش SNQC1013A مطابق با بند 16.16 استاندارد IEC 62196-3:2026، به طور ویژه برای تأیید عملکرد نیروی درج و کشش رابط شارژ خودروی برقی توسعه یافته است.

طراحی رابط شارژ خودروی برقی نیازمند عملیات جفت‌گیری راحت تفنگ شارژ است. این تجهیز تست، بررسی می‌کند که آیا حداکثر نیروی درج هنگام اتصال تفنگ شارژ به سوکت خودرو، محدودیت‌های مشخص شده در استاندارد را برآورده می‌کند یا خیر.

در طول تست نیروی درج: تفنگ شارژ را به صورت عمودی به سمت پایین نصب کنید، مجموعه وزنه اصلی مشخص شده در استاندارد را روی تفنگ شارژ قرار دهید. وزنه کمکی 0.8 کیلوگرمی را از ارتفاع 5 سانتی‌متری رها کنید تا سقوط آزاد کرده و به وزنه اصلی برخورد کند. پس از ضربه، تفنگ شارژ باید به طور کامل در سوکت قرار گیرد و به موقعیت تماس مورد نیاز برسد.

به طور گسترده برای تست نیروی درج سوکت تفنگ شارژ خودروی برقی AC و DC، تست آزمایشگاهی عملکرد مکانیکی کانکتور شارژ خودروی برقی، تست انطباق رابط شارژ IEC 62196، آزمایشگاه‌های بازرسی کیفیت قطعات خودروی انرژی نو استفاده می‌شود.

اصول کار

این تستر شرایط عملیاتی واقعی اتصال تفنگ شارژ خودروی برقی را شبیه‌سازی می‌کند. با اعمال بار وزنه اصلی استاتیک به علاوه بار ضربه‌ای از وزنه کمکی در حال سقوط آزاد، سناریوی واقعی درج مجموعه تفنگ شارژ و سوکت را بازتولید می‌کند. نظارت بر مقدار نیرو در زمان واقعی، نیروی درج را ثبت می‌کند تا قضاوت شود که آیا کانکتور شارژ می‌تواند تحت شرایط بار استاندارد به طور کامل در جای خود قرار گیرد و ساختار مکانیکی رابط شارژ را تأیید می‌کند.

پارامترهای فنی:

ویژگی‌های محصول

1. انطباق با استاندارد: کاملاً مطابق با بند 16.16 استاندارد IEC 62196-3:2026، الزامات تست گواهینامه نیروی درج کانکتور شارژ خودروی برقی را برآورده می‌کند.

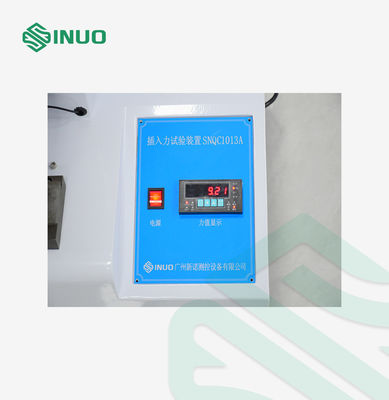

2. نظارت بر نیرو در زمان واقعی: سنسور فشار پالس را با دستگاه نمایشگر جفت می‌کند، خواندن بصری و فوری داده‌های نیرو.
3. ساختار موقعیت‌یابی دقیق: مجهز به اسلاید دقیق و بلبرینگ راهنمای خطی بلند، موقعیت‌یابی اولیه پایدار را در طول تست درج تضمین می‌کند.
4. گیره تفنگ شارژ قابل تنظیم: طراحی دسته گیره، زاویه قابل تنظیم، سر تفنگ را در طول آزمایش به صورت عمودی به سمت پایین نگه می‌دارد.

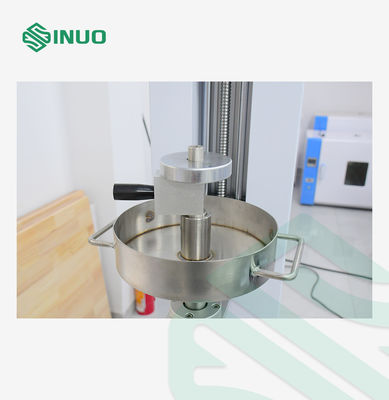

5. ترکیب وزنه انعطاف‌پذیر: وزنه‌های اصلی استاندارد برای تفنگ‌های شارژ AC/DC پیکربندی شده، با 10 کیلوگرم توپ فولادی برای تنظیم دقیق وزنه برای برآورده کردن الزامات مختلف تست مطابقت دارد.
6. سیستم عملیات دستی: بالابردن دستی، رها کردن دستی وزنه کمکی، عملکرد ساده، نرخ خرابی پایین، مناسب برای تست انطباق روتین آزمایشگاهی.
