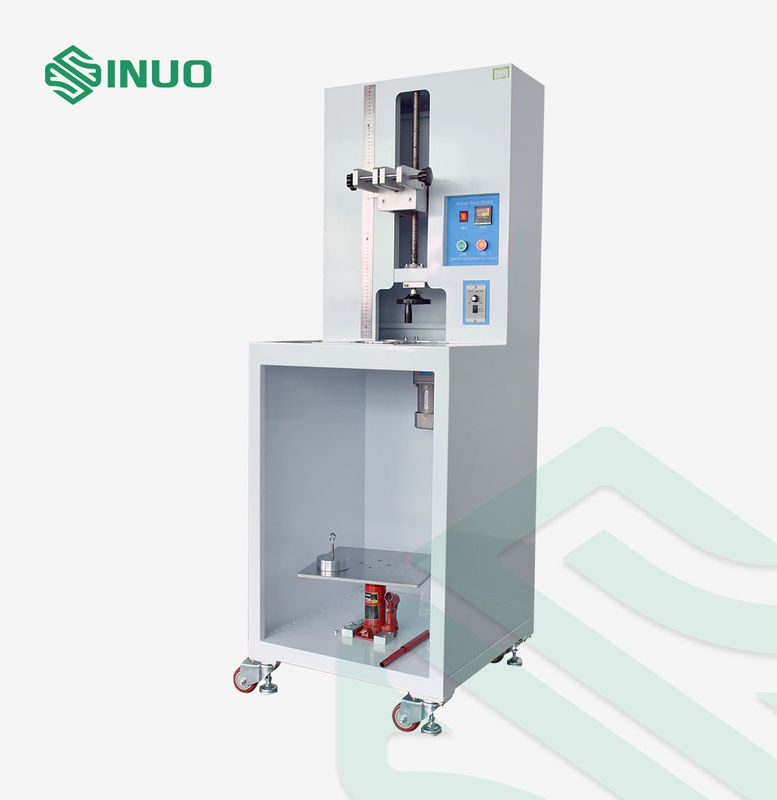

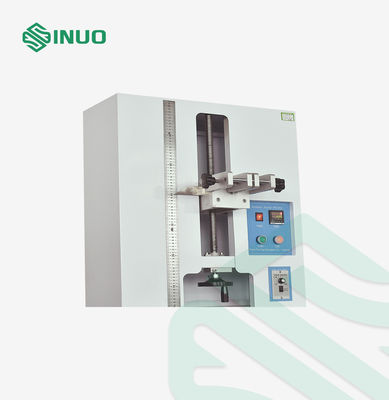

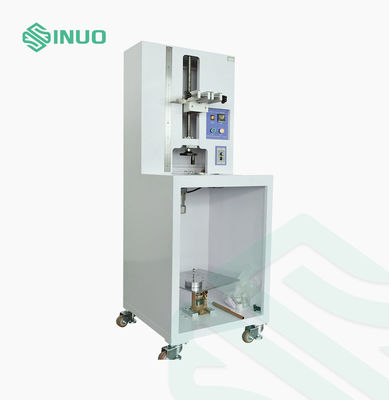

تجهیزات تست مکانیکی ترمینال IEC 62196 تست کننده ترمینال پیچ بست

اطلاعات محصول

این دستگاه تست مطابق با بند 13 استاندارد IEC 62196-3:2026، بند 13.3.1 شکل 12، جدول 5 استاندارد IEC 62196-1:2022 است.

این انطباق برای قضاوت در مورد اینکه آیا طراحی و ساختار ترمینال پیچ بست با الزامات عدم آسیب بیش از حد به سیم مطابقت دارد، استفاده می‌شود. علاوه بر این، برای بررسی اینکه آیا ترمینال پیچ بست می‌تواند تنش را در طول فرآیند استفاده عادی تحمل کند، نیز استفاده می‌شود.

تعداد دفعات تست را می‌توان قبل از تست تنظیم کرد و با رسیدن به تعداد دفعات تست، انطباق به طور خودکار با هشدار متوقف می‌شود.

ویژگی‌های کلیدی

• طراحی شده برای تست مکانیکی ترمینال پیچ بست
• قابل استفاده برای ارزیابی ترمینال کانکتور شارژ خودروی برقی
• پشتیبانی از الزامات تست ترمینال IEC 62196
• سرعت تست: 10 ± 2 دور در دقیقه
• قطر چرخش: 75 میلی متر
• ارتفاع قابل تنظیم تست: 260-660 میلی متر
• چرخه‌های تست تا 9999
• سوراخ‌های بوش قابل تعویض برای اندازه‌های مختلف کابل
• وزنه‌های تست قابل تنظیم از 0.4-70.3 کیلوگرم
• توقف و هشدار خودکار پس از چرخه‌های تنظیم شده
• چرخ دستی بالابر دستی برای جابجایی آسان‌تر وزنه‌های سنگین

اصل تست مکانیکی

نمونه تست در فیکسچر محکم شده و تحت حرکت چرخشی کنترل شده همراه با بار تست مشخص شده قرار می‌گیرد.

بوش قابل تنظیم و پیکربندی جرمامکان ارزیابی ترکیبات مختلف ترمینال و هادی را تحت شرایط بارگذاری مکانیکی مربوطه فراهم می‌کند.این به ارزیابی کمک می‌کند:

استحکام مکانیکی ترمینال

• دوام ترمینال پیچ بست
• محافظت از هادی در برابر آسیب بیش از حد
• مقاومت در برابر تنش مکانیکی در طول عملیات عادی
• قابلیت اطمینان ساختاری ترمینال‌های کانکتور شارژ خودروی برقی
• پارامترهای فنی

منبع تغذیه
