محتوای تست

الف) قطع و ظرفیت؛
ب) عملیات عادی

محدوده نمونه تست

تفنگ شارژ AC و DC

ایستگاه تست

تک ایستگاه

روش کنترل الکتریکی

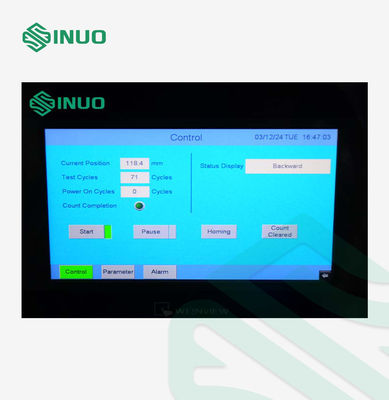

کنترل یکپارچه هوشمند PLC میتسوبیشی، عملیات رابط لمسی رنگی انسان و ماشین ۷ اینچی

حالت عملیات

عملیات دستی یا کنترل شده با برنامه

عملکرد

این دستگاه عملکرد شبیه‌سازی عملیات عادی رابط شارژ را دارد که می‌تواند عملیات درج و خروج رابط شارژ را انجام دهد، همچنین دارای تنظیمات قابل برنامه‌ریزی سرعت تست، زمان تست و تعداد دفعات تست است.

حالت درایو

موتور سروو حرکات درج و خروج و حرکات چرخشی و مرطوب‌سازی مایع را هدایت می‌کند و سیلندر کمکی باز و بسته شدن مکانیزم قفل سوئیچ را تحقق می‌بخشد.

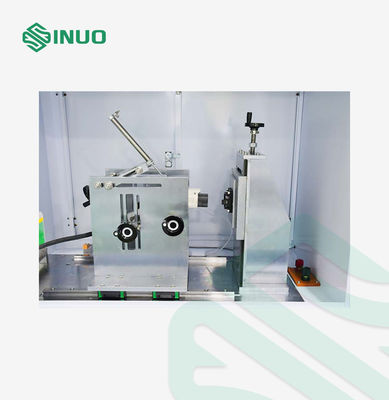

فیکسچر نمونه و روش گیره کردن

گیره مکانیکی، گیره قابل تنظیم سه بعدی X/Y/Z، موقعیت نقطه گیره قابل تنظیم، گیره جهانی مناسب برای رابط‌های شارژ AC/DC استاندارد ملی، استاندارد آمریکا، استاندارد اروپا


چرخش خودکار

مجهز به مکانیزم چرخش خودکار در گیره تفنگ شارژ، که می‌تواند ۹۰ درجه بچرخد و زمان نگهداری چرخش را می‌توان در محدوده (۰ تا ۶۰۰) ثانیه دلخواه تنظیم کرد.

تعداد آزمایش‌ها

۰ تا ۹۹۹۹۹۹ بار، قابل پیش‌تنظیم، هنگام رسیدن به مقدار تنظیم شده به طور خودکار متوقف می‌شود

زمان هدایت ظرفیت قطع

۱ تا ۹۹۹.۹ ثانیه، قابل پیش‌تنظیم (استاندارد نیاز دارد که تماس الکتریکی نباید بیش از ۴ ثانیه و نباید کمتر از ۲ ثانیه حفظ شود)

نرخ درج و خروج

۰ تا ۱۰ بار در دقیقه، قابل پیش‌تنظیم (۳.۷۵ سیکل در دقیقه، ۷.۵ ضربه در دقیقه)

مسافت تست

۰ تا ۱۵۰ میلی‌متر، قابل پیش‌تنظیم (فاصله بین دوشاخه تست و سوکت تست ≥ ۵۰ میلی‌متر)

سرعت تست

۰ تا ۱۱۰۰ میلی‌متر بر ثانیه قابل تنظیم مستقیم روی صفحه لمسی

نمایش مقدار نیرو

مجهز به سنسور نیرو با محدوده ۵۰ کیلوگرم، که می‌تواند مقدار نیرو را در زمان واقعی نظارت کند، منحنی نیرو-زمان را تشکیل دهد، حداکثر نیروی درج و نیروی خروج را نمایش دهد و مقدار نیروی فعلی را نمایش دهد، محدوده مقدار نیرو (۰ تا ۵۰۰) نیوتن

دستگاه قفل کننده

این دستگاه عملکرد فشار دادن خودکار دستگاه قفل کننده مکانیکی را برای شبیه‌سازی شرایط عملیاتی عادی دارد.

مخزن محلول

مجهز به یک مخزن محلول، که می‌تواند محلول شبیه‌سازی شده آب نمک و گرد و غبار IEC 62196-1:2022 بند ۲۳.۳.۲ را در خود جای دهد، لطفاً توجه داشته باشید که محلول باید توسط کاربر آماده شود.

الزامات غوطه‌وری محلول

تعداد غوطه‌وری، زمان غوطه‌وری، زمان خشک شدن، تعداد دفعات درج و خروج، و تعداد سیکل‌ها قابل تنظیم است.

بار

خارجی، می‌تواند با SN2217-480V250A کار کند

عملکرد تشخیص

هنگام اتصال بار، می‌تواند آلارم قطع مدار را تحقق بخشد و تعداد دفعات فعلی را ثبت کند.

حفاظت ایمنی

حفاظت زمین، حفاظت اتصال کوتاه، حفاظت اضافه بار
