IEC 62196 EV پلگ برقی قفل ماشین تست شارژ کنتاکتور چرخه عمر تست کننده

IEC 62196 EV پلگ برقی قفل ماشین تست شارژ کنتاکتور چرخه عمر تست کننده

نام تجاری:	Sinuo
شماره مدل:	SNQC1023A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

تبدیل قطبیت:

سوئیچینگ خودکار PLC 1 ثانیه پس از بازخورد قفل الکترونیکی

هدایت رو به جلو:

0-5000 میلی‌ثانیه قابل تنظیم، وضوح ≤1 میلی‌ثانیه

هدایت معکوس:

0-5000 میلی‌ثانیه قابل تنظیم، وضوح ≤1 میلی‌ثانیه

قضاوت خطا:

نظارت بر بازخورد سیگنال با خاموش شدن خودکار خطا

تابع تست:

مجهز به عملکرد تست قفل الکترونیکی نوع میله فشار

حالت عملیات:

عملیات دستی یا کنترل شده توسط برنامه

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

IEC 62196 آزمون چرخه عمر پلگ EV

دستگاه آزمایش کانکتور شارژ EV

تجهیزات آزمایش قفل الکترونیکی برای خودروهای الکتریکی

توضیحات محصول

دستگاه تست قفل الکترونیکی IEC 62196 EV Plug کانکتور چرخه عمر تست

بررسی اجمالی محصول

دستگاه تست قفل الکترونیکی کانکتور شارژ EV برای ارزیابی استحکام مکانیکی، دوام و قابلیت اطمینان عملکرد دستگاه‌های قفل الکترونیکی مورد استفاده در شاخه‌ها، کانکتورها و کوپلرهای شارژ EV طراحی شده است.
این ترکیبی از بارگذاری نیروی مکانیکی، اندازه‌گیری جابجایی، کنترل الکتریکی و نظارت بر سیگنال برای شبیه‌سازی شرایط مختلف عملکرد یک قفل الکترونیکی است.

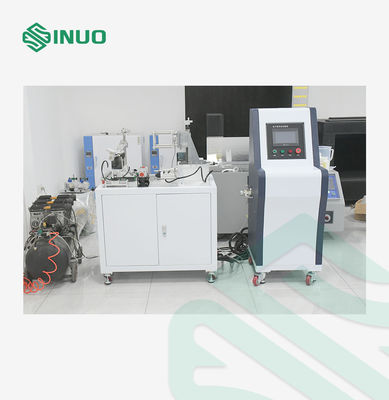

سیستم سروو رانده حرکت دقیق و قابل تکرار را ارائه می دهد، در حالی که میتسوبیشی PLC و صفحه نمایش لمسی 7 اینچی HMI امکان برنامه ریزی آسان نیروی آزمایش، ضربه، زمان بندی و اعداد چرخه را فراهم می کند.

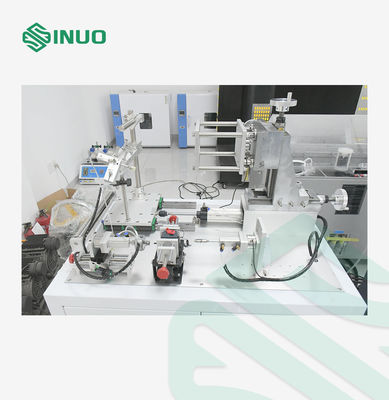

IEC 62196 EV پلگ برقی قفل ماشین تست شارژ کنتاکتور چرخه عمر تست کننده

توابع تست اصلی

قفل الکترونیکی عملکرد عادی و آزمایش عمر مفید
تست باز کردن قفل اضطراری دستی
تست چرخه عمر قفل الکترونیکی در شرایط شدید
تست مقاومت سازه
تست کشش و نیروی فشاری میله قفل
نظارت بر سیگنال قفل / باز کردن قفل
تبدیل قطبیت الکتریکی و کنترل جریان بار
تشخیص خودکار خطا و خاموش شدن آزمایشی

مشخصات فنی

موارد تست	الف) تست عملکرد عادی (عمر خدمات) دستگاه قفل الکترونیکی ب) تست باز کردن قفل اضطراری دستی دستگاه قفل الکترونیکی ج) عمر چرخه دستگاه قفل الکترونیکی در شرایط شدید د) تست مقاومت سازه دستگاه قفل الکترونیکی
ایستگاه کاری	تک ایستگاه
حالت کنترل الکتریکی	کنترل یکپارچه هوشمند PLC میتسوبیشی، عملکرد رابط لمسی انسان و ماشین رنگی 7 اینچی
حالت عملیات	عملیات دستی یا کنترل شده توسط برنامه
فیکسچر	الف) الزامات دستگاه قفل الکترونیکی مستقل یا ثابت جهانی را برآورده کند. ب) الزامات استاندارد ملی، استاندارد آمریکایی، استاندارد اروپایی AC و DC شارژ رابط جهانی ثابت
تابع تست	مجهز به عملکرد تست قفل الکترونیکی نوع میله فشار
باز کردن قفل دستگاه قفل الکترونیکی	این می تواند به صورت دستی قفل دستگاه قفل الکترونیکی را باز کند و یک حالت عملکرد خودکار کنترل شده الکترونیکی را اتخاذ می کند. برای برآوردن نیازهای عملکرد عادی (عمر خدمات) دستگاه قفل الکترونیکی برنامه ریزی شده است. نیاز نیروی باز کردن قفل (0~50)N را برآورده می کند. خطای نشانه ≤±0.5% FS و وضوح ≤0.1N است.
نیروی دستگاه قفل الکترونیکی	مجهز به دستگاه اعمال نیرو برای مکانیزم میله قفل دستگاه قفل الکترونیکی. دستگاه اعمال نیرو می تواند انتهای میله قفل را ببندد و نیروی رانش یا کشش محوری را اعمال کند. محدوده اندازه گیری نیرو برای رسیدن به (0~50)N مورد نیاز است. خطای نشانه ≤±0.5% FS و وضوح ≤0.1N است. نرخ اعمال نیرو را می توان تنظیم کرد و مقدار نیرو را می توان ثابت نگه داشت. دستگاه اعمال نیرو می تواند جابجایی قسمت تحمل کننده نیرو و وضعیت موقعیت میله قفل را اندازه گیری کند. محدوده اندازه گیری جابجایی به (0 تا 50) میلی متر می رسد. خطای نشانگر ≤±0.02mm و وضوح ≤0.01mm است.
تبدیل قطبیت	برنامه PLC به طور خودکار سوئیچ می شود. و پس از نظارت بر بازخورد وضعیت قفل الکترونیکی، 1 ثانیه را تغییر می دهد.
منبع تغذیه سوئیچ	(0~24) VDC قابل تنظیم است، دقت ولتاژ بهتر از سطح 0.5 است و وضوح ≤0.1V است.
هدایت رو به جلو	(0~5000) ms را می توان خودسرانه تنظیم کرد و وضوح ≤1ms است.
هدایت معکوس	(0~5000) ms را می توان خودسرانه تنظیم کرد و وضوح ≤1ms است.
زمان فاصله	می توان به صورت دلخواه در محدوده (0 تا 200) ثانیه تنظیم کرد. وضوح ≤1s. 1-200 میلی آمپر قابل تنظیم، عمل هماهنگ شده جریان بار.
تابع	با جریان بار قابل تنظیم 1-200 میلی آمپر پیکربندی شده است. مجهز به دستگاه مانیتورینگ برای بازخورد سیگنال باز کردن قفل قفل الکترونیکی. وضعیت خاموش بودن و تعداد سیگنال ها را ثبت کنید.
قضاوت خطا	داوری بازخورد سیگنال داخلی، خاموش شدن خودکار در صورت بروز ناهنجاری.
تعداد تست ها	زمان (0~99999) را می توان خودسرانه تنظیم کرد.
حفاظت ایمنی	حفاظت از زمین، حفاظت از اتصال کوتاه، حفاظت از اضافه بار.
منبع تغذیه	منبع تغذیه: AC380V±10%/50-60Hz، 5kW
ابعاد و وزن تجهیزات	ابعاد: حدود W1000 * D900 * H1400mm; وزن: حدود 200 کیلوگرم

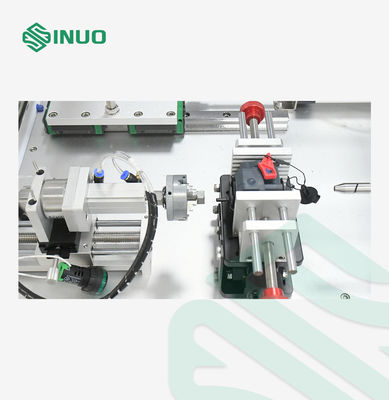

طراحی فیکسچر انعطاف پذیر

را تجهیزات قابل تنظیم سه محوره به تستر اجازه می دهد تا ساختارهای مختلف اتصال دهنده شارژ EV را در خود جای دهد.

مناسب برای دستگاه های قفل الکترونیکی فردی
پشتیبانی از تنظیمات ثابت جهانی
قابل استفاده برای رابط های شارژ AC و DC
قابل تنظیم در موقعیت ها و ابعاد مختلف نمونه
مناسب برای چندین مدل کانکتور EV

این باعث می شود که تجهیزات برای تحقیق و توسعه کانکتور EV، کنترل کیفیت تولید و آزمایش دوام آزمایشگاهی کاربردی باشد.

تست چرخه قابل برنامه ریزی

تستر قفل الکترونیکی تا99999 چرخه تست قابل برنامه ریزی.
اپراتورها می توانند از پیش تعیین کنند:

شماره چرخه تست
شرایط نیرو و حرکت
زمان هدایت رو به جلو / معکوس
زمان فاصله
جریان بارگذاری
شرایط بازخورد قفل الکتریکی

در طول آزمایش، PLC سیگنال قفل/باز کردن قفل را کنترل می کند و در صورت تشخیص وضعیت غیرعادی می تواند به طور خودکار دستگاه را متوقف کند.

حوزه های کاربردی

مناسب برای تست قابلیت اطمینان و دوام:

دوشاخه شارژ EV
کانکتورهای شارژ EV
کوپلرهای برقی
رابط های شارژ AC
رابط های شارژ DC
دستگاه های قفل الکترونیکی
دوشاخه و پریز صنعتی
لوازم برقی با مکانیزم قفل الکترونیکی

کاربران معمولی:تولید کنندگان EVSE، تولیدکنندگان اتصال دهنده شارژ، آزمایشگاه های تست الکتریکی، آزمایشگاه های صدور گواهینامه و تیم های توسعه محصول.
