تجهیزات تست شوک حرارتی IEC 60068 برای چرخه دمای بالا و پایین

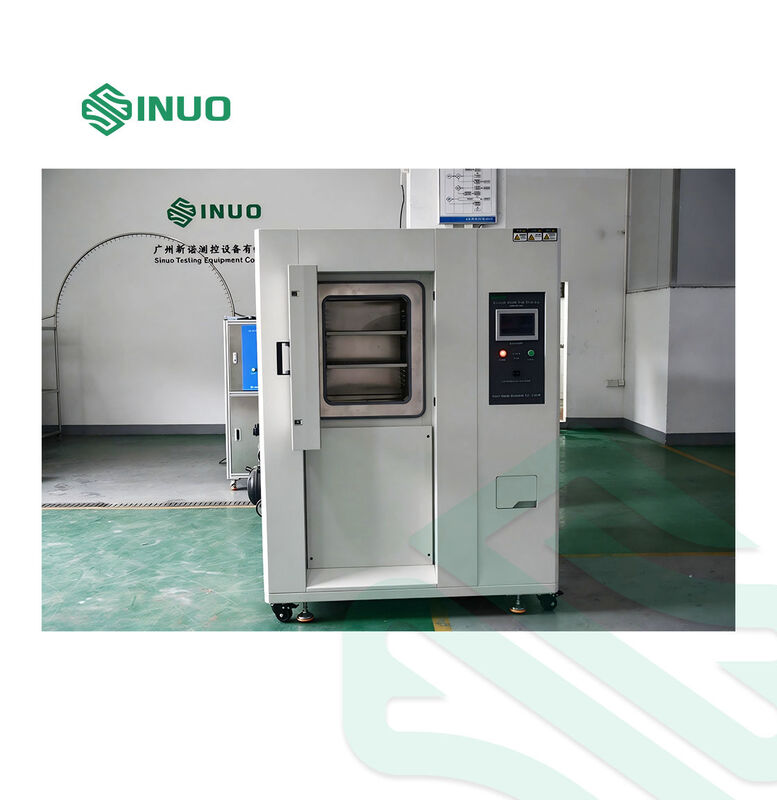

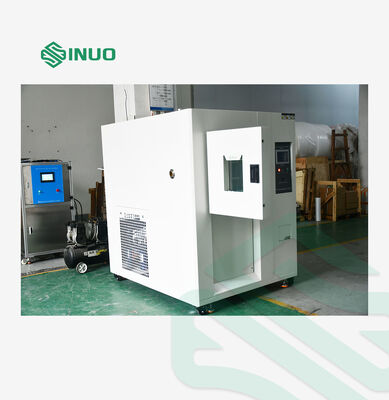

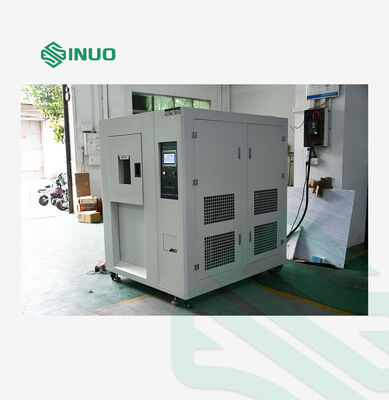

محفظه تست شوک حرارتی برای ارزیابی نحوه مقاومت محصولات و مواد در برابر تغییرات سریع بین شرایط دمای بالا و پایین طراحی شده است. برخلاف تجهیزات چرخه دمایی معمولی، این محفظه تست محیطی از مناطق ذخیره‌سازی جداگانه دمای بالا و پایین به همراه یک منطقه تست مستقل برای دستیابی به تغییرات سریع دما در حالی که نمونه تست ثابت باقی می‌ماند، استفاده می‌کند.
با محدوده دمایی از -60 درجه سانتیگراد تا +200 درجه سانتیگراد و زمان بازیابی شوک مشخص شده کمتر یا مساوی 5 ثانیه، این محفظه برای تست محیطی و قابلیت اطمینان شتاب‌یافته قطعات، مجموعه‌ها و مواد مناسب است.
این دستگاه می‌تواند در صنایعی از جمله قطعات خودرو، محصولات الکتریکی و الکترونیکی، پلاستیک، لاستیک، محصولات فلزی، تست مواد و آزمایشگاه‌های تضمین کیفیت مورد استفاده قرار گیرد.
این سیستم بر اساس الزامات مربوط به تست‌های محیطی IEC 60068، از جمله تست‌های سرما، گرمای خشک و تغییر دما طراحی شده است.

ویژگی‌های کلیدی

انتقال سریع دما بالا/پایین

این محفظه از تست دمای بالا از دمای اتاق تا +200 درجه سانتیگراد و تست دمای پایین از دمای اتاق تا -60 درجه سانتیگراد پشتیبانی می‌کند. زمان بازیابی شوک دمایی مشخص شده برای -60 درجه سانتیگراد تا +200 درجه سانتیگراد کمتر یا مساوی 5 ثانیه است.

مناطق دمایی جداگانه

این سیستم شامل موارد زیر است:

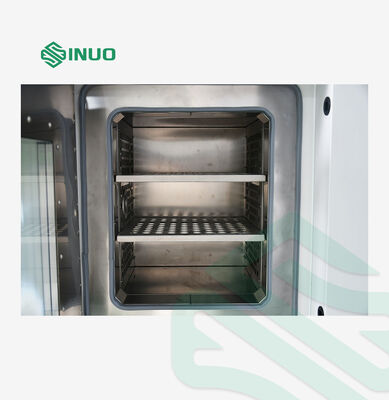

• منطقه تست مستقل محصول
• منطقه ذخیره‌سازی گرمای دمای بالا
• منطقه ذخیره‌سازی سرمای دمای پایین

این پیکربندی امکان سوئیچینگ سریع بین شرایط دمایی را بدون نیاز به انتقال دستی نمونه بین محفظه‌ها فراهم می‌کند.

کنترل دقیق دما

محفظه تست موارد زیر را ارائه می‌دهد:

• نوسان دما: ±0.5 درجه سانتیگراد
• انحراف دما: ±2 درجه سانتیگراد
• رزولوشن دما: 0.1 درجه سانتیگراد
• دقت دما: ±0.01 درجه سانتیگراد

این توابع کنترلی از تست‌های محیطی تکرارپذیر و کنترل کیفیت آزمایشگاهی پشتیبانی می‌کنند.

کنترل تست قابل برنامه‌ریزی

یک صفحه نمایش لمسی LCD رنگی 7 اینچی با کنترل PLC به اپراتورها اجازه می‌دهد تا پروفایل‌های دما را تنظیم کنند، شرایط تست را نظارت کنند و داده‌های عملیاتی را ثبت کنند. این سیستم از عملیات مداوم، تست برنامه‌ریزی شده و راه‌اندازی زمان‌بندی شده پشتیبانی می‌کند.
تا 120 برنامه تست قابل ذخیره است، با حداکثر زمان تنظیم 99 ساعت و 59 دقیقه در هر بخش.

نظارت بر داده‌ها و ارتباطات

این محفظه رابط‌های RS232 و USB را ارائه می‌دهد و می‌تواند برای نمایش منحنی دما، جمع‌آوری داده‌های تست و نظارت بر تجهیزات به کامپیوتر متصل شود.

پارامترهای فنی:

مدیریت کنترلر و داده‌های تست

سیستم کنترل هوشمند، تنظیم دما، گرمایش، تبرید و مدیریت برنامه تست را در یک رابط ترکیب می‌کند.
کنترلر صفحه لمسی می‌تواند موارد زیر را نمایش دهد:

• دمای تنظیم شده (SV)
• دمای واقعی (PV)
• کل زمان کارکرد
• بخش برنامه فعلی
• زمان باقی‌مانده تست
• تعداد چرخه
• وضعیت گرمایش
• وضعیت سرمایش
• منحنی‌های دمای بی‌درنگ
• داده‌های عملیاتی تاریخی
• اطلاعات خطا

کنترلر از عملیات دمای ثابت، چرخه دمایی قابل برنامه‌ریزی و راه‌اندازی زمان‌بندی شده پشتیبانی می‌کند. اپراتورها همچنین می‌توانند بخش‌های برنامه را رد کنند یا یک تابع انتخاب شده را در طول اجرای برنامه حفظ کنند.
این سیستم شامل توابع تشخیص خودکار خطا و هشدار برای کمک به شناسایی شرایط عملیاتی غیرعادی است.

حالت‌های تست شوک دمایی

این محفظه چندین توالی عملیاتی را مطابق با پروفایل تست مورد نیاز پشتیبانی می‌کند:

این حالت‌های قابل برنامه‌ریزی، تجهیزات را برای طیف گسترده‌ای از کاربردهای چرخه دمایی، شوک حرارتی و تست قابلیت اطمینان محیطی مناسب می‌سازد.

سیستم تبرید و مدیریت حرارتی
سیستم تبرید از پیکربندی کمپرسور نیمه هرمتیک و کنترل خودکار انرژی تبرید استفاده می‌کند.
این سیستم شامل موارد زیر است:

• اواپراتور پره ای با کارایی بالا
• تنظیم خودکار ظرفیت تبرید
• شیرهای انبساط با دقت بالا
• جداکننده روغن
• اجزای رطوبت‌گیر
• کنترل خودکار خروجی تبرید
• یخ‌زدایی خودکار
• سیستم تخلیه میعانات

مدار تبرید با جوشکاری محافظت شده با نیتروژن و عملیات خلاء برای بهبود تمیزی داخلی و قابلیت اطمینان سیستم ساخته شده است.
