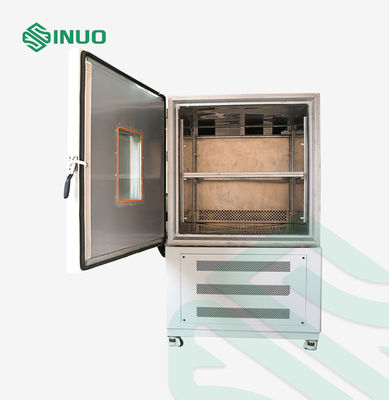

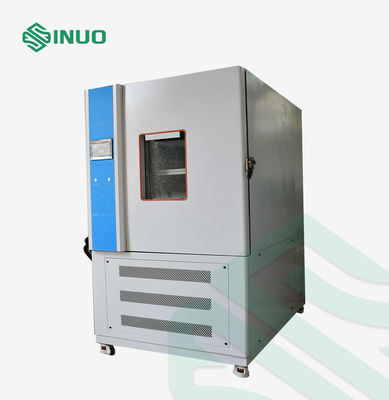

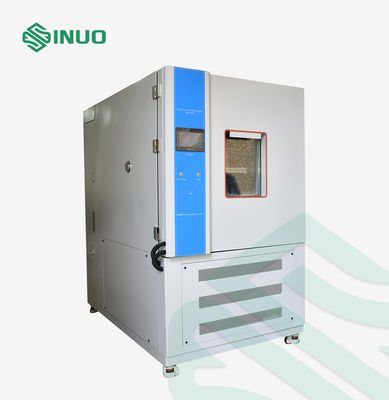

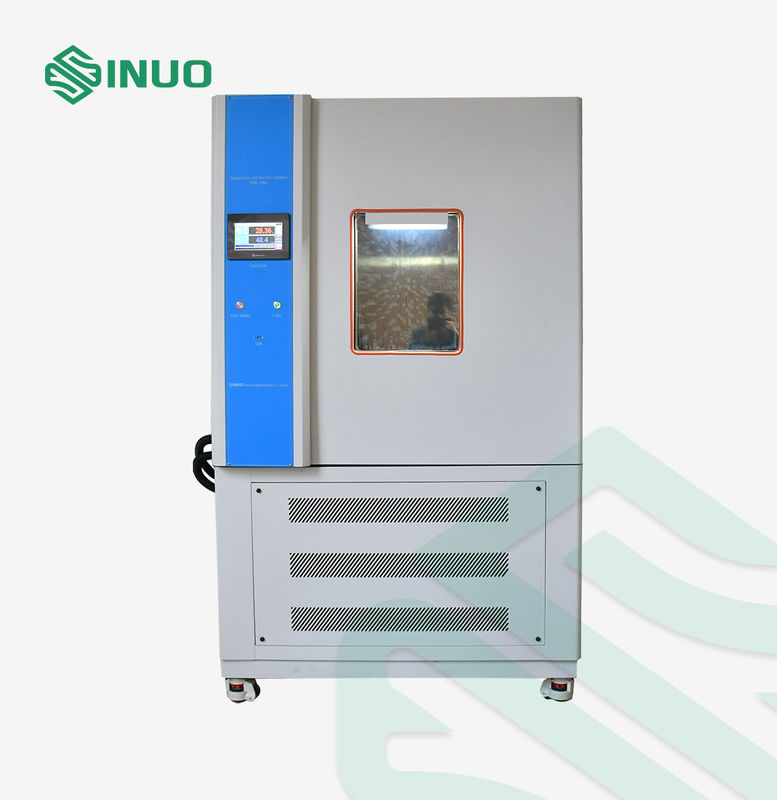

IEC 60068 اتاق آزمایش رطوبت دمایی -70°C تا +150°C آزمایش محیط زیست

IEC 60068 اتاق آزمایش رطوبت دمایی -70°C تا +150°C آزمایش محیط زیست

نام تجاری:	Sinuo
شماره مدل:	SN881-1000L
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

اندازه داخلی:

1000*1000*1000 میلی متر

اندازه خارجی:

1280*2150*2050 میلی متر

محدوده دما:

-70 درجه سانتی گراد ~ +150 درجه سانتی گراد

محدوده رطوبت:

20٪ تا 98٪ RH

نرخ گرمایش:

≧2-3 درجه سانتیگراد در دقیقه

میزان خنک کننده:

≧ 1 درجه سانتیگراد در دقیقه ، متوسط بدون بار

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

اتاق تست رطوبت دمای -70 تا +150 درجه سانتیگراد

اتاق تست محیطی 20 تا 98 درصد RH

اتاق آزمایش آب و هوا 1000×1000×1000 میلی متر

توضیحات محصول

محفظه تست رطوبت دما IEC 60068 -70 درجه سانتیگراد تا +150 درجه سانتیگراد تست محیطی

اتاق تست رطوبت دما برای تست قابلیت اطمینان محیطی قطعات الکترونیکی، محصولات الکتریکی، لوازم خانگی، پلاستیک، مواد خام و سایر محصولات صنعتی طراحی شده است.

شرایط تست دمای بالا، دمای پایین و رطوبت کنترل شده را برای ارزیابی عملکرد و قابلیت اطمینان محصول در طول ذخیره سازی، حمل و نقل و قرار گرفتن در معرض محیطی فراهم می کند. با یک سیستم کنترل دما و رطوبت قابل برنامه ریزی، محفظه می تواند آزمایش های محیطی ثابت و چرخه ای را انجام دهد.

این محفظه برای کاربردهایی مانند تست سرد، تست گرمای خشک، تست گرمای مرطوب حالت پایدار و تست گرمای مرطوب چرخه ای مناسب است و آن را به یک راه حل عملی برای توسعه محصول، کنترل کیفیت، آزمایشگاه های قابلیت اطمینان و تست انطباق تبدیل می کند.

IEC 60068 اتاق آزمایش رطوبت دمایی -70°C تا +150°C آزمایش محیط زیست

ویژگی های کلیدی

محدوده دمایی گسترده از -70 درجه سانتیگراد تا +150 درجه سانتیگراد
محدوده کنترل رطوبت 20٪ تا 98٪ RH
محفظه کاری 1000 × 1000 × 1000 میلی متر
صفحه نمایش لمسی رنگی 7 اینچی با کنترل قابل برنامه ریزی
از برنامه های تست دما و رطوبت پشتیبانی می کند
تا 120 گروه برنامه قابل برنامه ریزی
تا 12000 بخش قابل برنامه ریزی
نمایش منحنی دما و رطوبت در زمان واقعی
رابط ارتباطی RS-232 / RS-485
تنظیم خودکار ظرفیت تبرید
سیستم تبرید فشرده مکانیکی هوا خنک
چندین عملکرد حفاظتی ایمنی
کابل/درگاه ورودی به قطر 50 میلی متر
موقعیت و کمیت سوراخ سرب قابل تنظیم
رابط کاربری انگلیسی/چینی

استانداردهای قابل اجرا

محفظه محیطی برای روش های آزمایش مشخص شده در استانداردهای آزمایش زیست محیطی IEC 60068 زیر طراحی شده است:

استاندارد	روش تست	برنامه
IEC 60068-2-1:2007	تست A – سرد	تست محیطی در دمای پایین
IEC 60068-2-2:2007	تست B – حرارت خشک	تست گرمای خشک در دمای بالا
IEC 60068-2-30:2005	تست Db - گرمای مرطوب، چرخه ای	تست چرخه دما و رطوبت
IEC 60068-2-78:2012	کابین تست - گرمای مرطوب، حالت پایدار	تست محیطی رطوبت ثابت

پارامترهای فنی

کنترل و عملیات	سیستم کنترل هوشمند PLC و صفحه نمایش لمسی
اندازه اتاقک	اندازه داخلی	اندازه خارجی
	100010001000 میلی متر	128021502050 میلی متر
محدوده دما	-70 درجه سانتیگراد ~ +150 درجه سانتیگراد
محدوده رطوبت	20٪ تا 98٪ RH (دما: 20℃ ~ 85 ℃، به نمودار محدوده قابل کنترل دما و رطوبت، بدون بار گرمای فعال مراجعه کنید)
نوسان دما	± 0.5 ℃
نوسان رطوبت	≤2.5٪
انحراف دما	≤±2.0℃
انحراف رطوبت	≤±3٪
نرخ گرمایش	≧2-3 درجه سانتیگراد در دقیقه
نرخ خنک کننده	≧1 درجه سانتیگراد در دقیقه، متوسط بدون بار
وضعیت بار	هیچ کدام
صدای کار	سطح صدا≤70dB(A) (در یک اتاق عایق صدا با دمای محیط 25 درجه سانتی گراد و اکو کم اندازه گیری می شود. با استفاده از وزن A، میانگین 9 امتیاز را آزمایش کنید. هر نقطه آزمایش به صورت افقی 1 متر از منبع نویز و 1 متر بالاتر از سطح زمین فاصله دارد.)
ویژگی های ساختاری
ساختار محفظه عایق	1. مواد دیوار بیرونی: پاشش تخته A3. 2. مواد دیوار داخلی: ورق فولادی ضد زنگ برس خورده SUS﹟304. 3. مواد عایق حرارتی محفظه: فوم پلی اورتان سفت و سخت مقاوم در برابر دمای 100 میلی متر. 4. مواد عایق درب محفظه: فوم پلی اورتان سفت و سخت مقاوم در برابر درجه حرارت بالا 100 میلی متر.
استحکام ساختار پایین	ظرفیت وزن مسیر در پایین محفظه آزمایش: ≤100 کیلوگرم بر متر مربع (بار)
کانال تهویه مطبوع	1. فن های سانتریفیوژ با محور طولانی فولاد ضد زنگ: 2 مجموعه / 90 وات. 2. فن، بخاری، اواپراتور (همچنین رطوبت گیر)، دستگاه زهکشی، پورت تعادل فشار، منحرف کننده هوا قابل تنظیم، سنسور دما
پیکربندی استاندارد اتاق آزمایش	1. پنجره مشاهده: 400x600x40mm شیشه 3 لایه خلاء 2. دسته های تعبیه شده تخت 3. لولای درب: لولاهای وارداتی SUS #304 4. لامپ کم مصرف داخل محفظه 5. سوراخ سرب: φ50mm 1 قطعه
درب اتاق	1. درب تک تکه به سمت بیرون باز می شود، لولا در سمت چپ و دستگیره در سمت راست (هنگامی که رو به جلوی جعبه است). 2. مجهز به مکانیزم قفل درب ایمنی (درب را می توان در اتاق آزمایش باز کرد)، درب مجهز به حرارت الکتریکی برای جلوگیری از تراکم، و محدوده قابل مشاهده پنجره مشاهده شیشه ای عایق (W400×H600mm) است. چارچوب در مجهز به دستگاه گرمایش الکتریکی ضد تراکم است.
کنترل پنل	صفحه نمایش 7 اینچی کنترلر، صفحه نمایش نمایشگر کنترل دما (رطوبت)، چراغ نشانگر عملکرد و دکمه روشنایی.
اتاق مکانیکی	واحد تبرید، سینی آب کمپرسور، دستگاه کاهش فشار، دستگاه گرمایش
کابینت توزیع برق	برد توزیع، فن خنک کننده، کلید برق اصلی، ترانسفورماتور، رله میانی، رله زمان، رله حالت جامد، کنتاکتور AC، قطع کننده مدار
بخاری	1. بخاری برقی از جنس استنلس استیل به شکل رادیاتور 2. روش کنترل گرمایش: SSR (رله حالت جامد) مدولاسیون عرض پالس دوره مساوی بدون تماس 3. قدرت گرمایش: تقریبا 4KW
سوراخ کابل برق	در پشت محفظه قرار دارد

تست محیطی قابل برنامه ریزی

این کنترلر به کاربران اجازه می دهد تا پروفایل های پیچیده دما و رطوبت را برای تست قابلیت اطمینان ایجاد کنند.

این سیستم می تواند نمایش دهد:

دما و دمای واقعی را تنظیم کنید
رطوبت و رطوبت واقعی را تنظیم کنید
برنامه و بخش فعلی
زمان باقی مانده آزمون
شماره چرخه
زمان انباشته در حال اجرا
منحنی های دما/رطوبت در زمان واقعی
وضعیت کار رله
اطلاعات خطای تجهیزات

سیستم قابل برنامه ریزی از چرخه های آزمایش مکرر و ادامه خودکار پس از بازیابی برق پشتیبانی می کند و به ساده سازی کمک می کند.تست محیطی خودکاربرای آزمایشگاه ها و بخش های کنترل کیفیت تولید.

سیستم تبرید

اتاق از یکسیستم تبرید فشرده مکانیکی هوا خنکطراحی شده برای آزمایش محیطی در دمای پایین

جزء تبرید	پیکربندی
حالت تبرید	فشرده سازی مکانیکی هوا خنک
کمپرسور	کمپرسور اسکرول هیتاچی با دمای پایین
پیکربندی کمپرسور	3 اسب بخار × 2
مبرد	R404A
کندانسور	کندانسور پره آلومینیومی AC&R
اواپراتور	مبدل حرارتی سفارشی
مبدل حرارتی	طراحی از نوع SWEP با کارایی بالا
کنترل تبرید	تنظیم خودکار ظرفیت خنک کننده
سیستم گسترش	سیستم تبرید با ظرفیت کنترل شده
کندانسور تبخیری	مبدل حرارتی لوله مسی
کنترل فشار	شیر تنظیم فشار تبخیر
هوای برگشت	مدار خنک کننده هوا برگشتی کمپرسور

سیستم تبرید به طور خودکار ظرفیت خنک کننده را با توجه به شرایط آزمایش برنامه ریزی شده تنظیم می کند. این به حفظ شرایط محیطی پایدار و کاهش مصرف انرژی غیر ضروری در حین کار کمک می کند.

سیستم گرمایش

سیستم گرمایش از یک بخاری برقی از جنس فولاد ضد زنگ با کنترل حالت جامد استفاده می کند.

پارامتر	مشخصات
نوع بخاری	بخاری برقی از جنس استیل ضد زنگ
ظرفیت گرمایشی	تقریبا 4 کیلو وات
روش کنترل	مدولاسیون عرض پالس بدون تماس SSR
کنترل دما	کنترل هوشمند مبتنی بر PID

سیستم های گرمایش و سرمایش همراه با سیستم کنترل رطوبت برای ارائه کنترل شده کار می کنندچرخه دما و شرایط آزمایش آب و هوایی.

سیستم گردش هوا

این محفظه از فن های سانتریفیوژ با محور بلند فولادی ضد زنگ برای گردش هوای مطبوع در سراسر فضای کار استفاده می کند. سیستم جریان هوا برای ترویج توزیع یکنواخت دما و رطوبت در داخل محفظه آزمایش طراحی شده است.

جزء	مشخصات
پنکه گردش	فن سانتریفیوژ با محور بلند از جنس استنلس استیل
مقدار	2 ست
قدرت فن	هر کدام 90 وات
اجزای جریان هوا	فن، بخاری، اواپراتور، سیستم رطوبت گیر، سیستم زهکشی
تنظیم جریان هوا	بادگیر قابل تنظیم
مانیتورینگ دما	سنسور دما
