جزئیات محصولات

خونه محصولات

?

?

نام تجاری:	Sinuo
شماره مدل:	SNB02C-10KN
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

Test strength range:

0-10KN, 0-500N double channel sensor

Force measurement accuracy:

0.001Kg

Force display accuracy:

0.001Kg

Displacement display accuracy:

0.001mm

Deformation measurement range:

0.2%-100%FS

Test stroke length:

900mm (including fixture)

Test effective width:

400mm

Speed test range:

0.001-1000mm/min stepless speed regulation

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

دستگاه تست مواد جهانی با ظرفیت 10 کیلونیوتن

تجهیزات تست مواد انتقال دقیق توپ اسکرو

تستر خمش فشاری کششی جمع آوری داده با سرعت بالا

توضیحات محصول

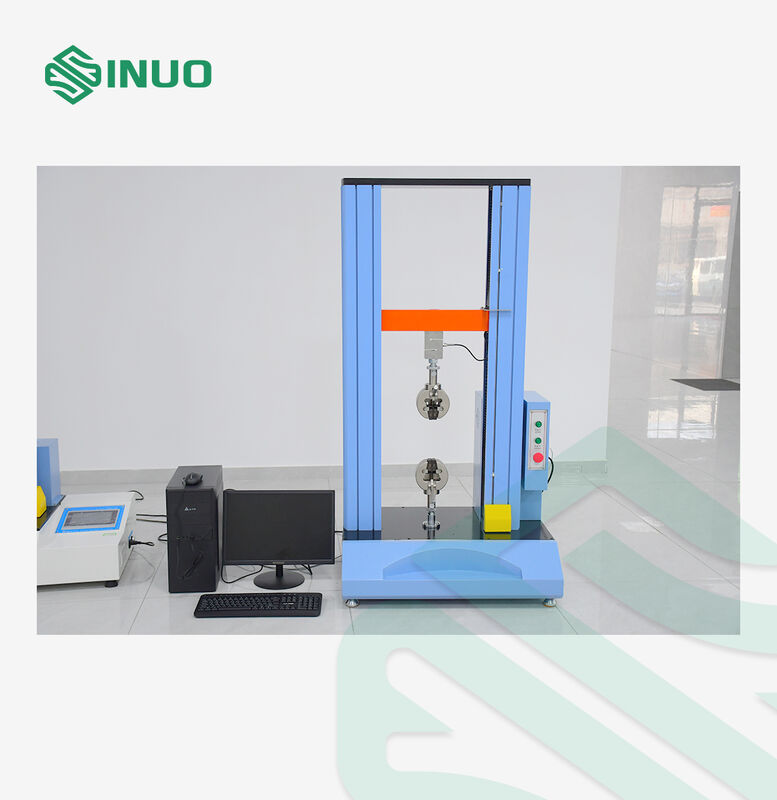

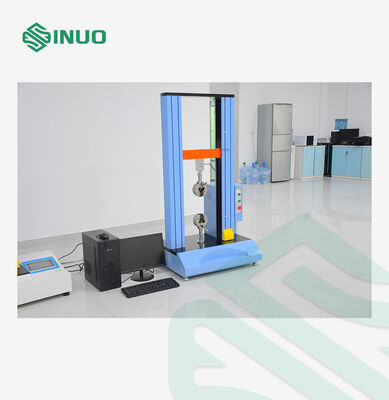

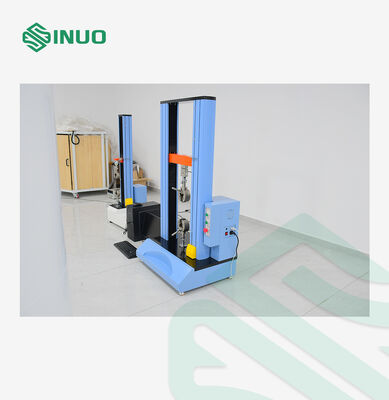

دستگاه تست مواد جهانی 10 کیلونیوتن برای تست کشش، فشار و خمش

مرور کلی محصول:

این دستگاه از کنترل کامپیوتری استفاده می‌کند و به طور گسترده در تست خواص مکانیکی مواد مختلف کاربرد دارد. با استفاده از اتصالات مخصوص، برای تست کشش، فشار، لایه‌برداری، برش، پارگی و خمش (تاشو) انواع محصولات نهایی نیز مناسب است. این دستگاه می‌تواند داده‌های متعددی را چاپ کند و بر اساس داده‌های مختلف، خروجی گرافیکی مقایسه‌ای تولید کند. دقت کنترل بالا و کاربری آسان دارد؛ طراحی ماژولار، تنوع اتصالات مختلف و ترکیب انعطاف‌پذیر.

ویژگی‌های کلیدی

پلتفرم تست مواد چند منظوره

یک قاب تست را می‌توان برای کاربردهای مختلف تست مکانیکی پیکربندی کرد، از جمله:

تست استحکام کششی و ازدیاد طول
تست فشار
تست خمش سه نقطه‌ای
تست برش
تست پارگی
تست لایه‌برداری
تست سوراخ‌کاری
تست کشش و فشار فنر
تست سیکل استاتیک و دینامیک

سیستم کنترل مبتنی بر کامپیوتر امکان پیکربندی سرعت تست، شرایط بارگذاری، شرایط پارگی و مدت زمان تست را بر اساس روش تست انتخاب شده فراهم می‌کند.

درایو سرو برای کنترل حرکت پایدار

سیستم موتور سرو، کنترل حلقه بسته موقعیت، سرعت و گشتاور را فراهم می‌کند و به حفظ حرکت پایدار در طول تست کمک می‌کند.

سیستم درایو برای عملکرد روان در سرعت‌های پایین و بالا طراحی شده است و در هنگام شتاب‌گیری و کاهش سرعت، پاسخ سریع را ارائه می‌دهد.

انتقال پیچ توپی دقیق

این دستگاه از سیستم انتقال پیچ توپی تایوانی ZPT برای حرکت مکانیکی دقیق و پایدار استفاده می‌کند.

ساختار پیچ توپی انتقال قدرت کارآمد، اصطکاک کم و تکرارپذیری موقعیت‌یابی خوب را فراهم می‌کند و آن را برای حرکات تست کشش، فشار و خمش کنترل شده مناسب می‌سازد.

جمع‌آوری داده با سرعت بالا

سیستم کنترل از دستگاه جمع‌آوری آنالوگ به دیجیتال 24 بیتی با نرخ نمونه‌برداری تا2000 اندازه‌گیری در ثانیهاستفاده می‌کند.

این امر به سیستم امکان می‌دهد تا تغییرات سریع نیرو را در طول تست ثبت کرده و داده‌های اندازه‌گیری با وضوح بالا را پردازش کند.

انکودر جابجایی، بسته به پیکربندی ارائه شده، وضوح تا 0.0005 میلی‌متر را فراهم می‌کند.

نرم‌افزار تست انعطاف‌پذیر

نرم‌افزار کامپیوتری ارائه شده، راه‌اندازی تست، اندازه‌گیری بی‌درنگ، تحلیل منحنی و تولید گزارش را فراهم می‌کند.

کاربران می‌توانند پروژه‌های تست مختلف را پیکربندی کرده و واحدهای اندازه‌گیری، پارامترهای کنترل و موارد نتیجه مورد نیاز را انتخاب کنند.

منحنی‌های پشتیبانی شده عبارتند از:

بار - جابجایی
بار - زمان
جابجایی - زمان
تنش - کرنش
کرنش - زمان
تنش - زمان

نرم‌افزار همچنین از محاسبات آماری از جمله میانگین، انحراف معیار و ضریب تغییرات پشتیبانی می‌کند.

اتصالات تست استاندارد

دستگاه تست جهانی را می‌توان با اتصالات قابل تعویض متعدد برای کاربردهای مختلف تست مکانیکی عرضه کرد.

اتصال	ظرفیت / مشخصات	کاربرد

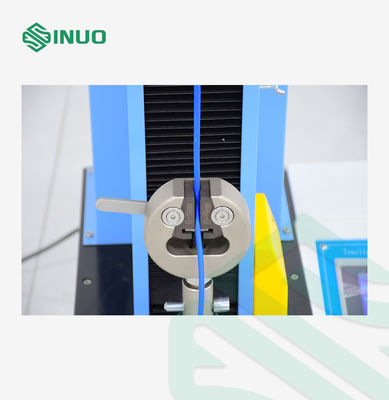

گیره‌های کششی گوه مکانیکی	10 کیلونیوتن؛ نمونه‌های تخت 0-12 میلی‌متر؛ نمونه‌های استوانه‌ای قطر 4-12 میلی‌متر	تست کشش
گیره‌های جانبی	ظرفیت 5 کیلونیوتن	تست کشش و تست‌های مرتبط
صفحات فشار	10 کیلونیوتن؛ حداقل قطر بالایی 120 میلی‌متر؛ حداقل قطر پایینی 200 میلی‌متر	تست فشار
اتصال خمش سه نقطه‌ای	پشتیبانی قابل تنظیم 10-180 میلی‌متر؛ شعاع 5 میلی‌متر	تست خمش

اتصال خمش سه نقطه‌ای ارائه شده مطابق با پیکربندی مشخص شده برای تست ISO 178 طراحی شده است.

یک اکستنسومتر با تغییر شکل زیاد نیز در پیکربندی ارائه شده برای اندازه‌گیری تغییر شکل گنجانده شده است.

نرم‌افزار تست و اندازه‌گیری

سیستم اندازه‌گیری و کنترل کامپیوتری TM2101 برای کاربردهای تست مواد جهانی توسعه یافته است.

این دستگاه را می‌توان برای رویه‌های تست مختلف پیکربندی کرد و از ارزیابی خواص مکانیکی تحت شرایط کشش، فشار، خمش، برش، پارگی، لایه‌برداری و سوراخ‌کاری پشتیبانی می‌کند.

محدوده استحکام تست	0-10 کیلونیوتن، سنسور دو کاناله 0-500 نیوتن
دقت اندازه‌گیری نیرو	0.001 کیلوگرم
تغییر واحدها	کیلوگرم، نیوتن، پوند
تحلیل بار	1/250000
دقت بار	±0.5%
دقت نمایش اندازه‌گیری نیرو	0.001 کیلوگرم
دقت نمایش اندازه‌گیری جابجایی	0.001 میلی‌متر
اندازه‌گیری تغییر شکل	مجهز به: اکستنسومتر با تغییر شکل زیاد
دکمه‌های کنترل	دستگاه دارای دکمه‌های کنترل دو سطحی برای توقف اضطراری، حرکت سریع و آهسته بالا و پایین است که از طریق نرم‌افزار و واحد کنترل قابل بهره‌برداری است.
محدوده اندازه‌گیری تغییر شکل	0.2%-100%FS
مسافت تست	900 میلی‌متر (شامل اتصالات)
عرض مؤثر تست	400 میلی‌متر
محدوده تست سرعت	0.001-1000 میلی‌متر در دقیقه تنظیم سرعت بدون پله
سیستم انتقال	استفاده از موتور سرو، پیچ توپی تایوانی ZPT، نرم‌افزار کامپیوتری TM2101
دستگاه ایمنی	دستگاه توقف اضطراری اضافه بار، دستگاه حد بالا و پایین، عملکرد توقف خودکار نقطه شکست
اتصالات تست	مجموعه گیره کششی مکانیکی گوه ای با ظرفیت 10 کیلونیوتنبا فک‌های قابل تعویض که قادر به گرفتن نمونه‌های تخت با ضخامت بین 0 تا 12 میلی‌متر و نمونه‌های استوانه‌ای با قطر بین 4 تا 12 میلی‌متر هستند، مجهز به درج‌های فک V.
	مجموعه گیره جانبی با ظرفیت 5 کیلونیوتنبا فک‌های قابل تعویض.
	مجموعه گیره فشار با ظرفیت 10 کیلونیوتنبا حداقل قطر بالایی 120 میلی‌متر و حداقل قطر پایینی 200 میلی‌متر. گیره فشار بالایی باید دارای فرم کروی آزاد برای مرکز کردن باشد.
	مجموعه تست خمش سه نقطه‌ای مطابق با ISO 178با پشتیبانی پایینی قابل تنظیم بین 10 تا 180 میلی‌متر و پشتیبانی پایینی با شعاع 5 میلی‌متر و نوک خمش.
توان کار	AC220V 50HZ
توان کار	1.0 کیلووات
وزن دستگاه	حدود 150 کیلوگرم

لیست پیکربندی:

1. میزبان دستگاه تست	یک مجموعه
2. موتور سرو	یک مجموعه
3. سنسور بار با کیفیت بالا و دقت بالا	دو عدد
4. سیستم کاهش سرعت	یک مجموعه
5. پیچ توپی تایوانی ZPT	یک مجموعه
6. اتصالات	یک مجموعه
7. سیستم اندازه‌گیری تغییر شکل زیاد	یک مجموعه
8. نرم‌افزار اندازه‌گیری TM2101	یک مجموعه

ویژگی‌های برجسته نرم‌افزار

1. پشتیبانی از جابجایی رابط زبان انگلیسی و چینی.

2. پشتیبانی از ناوبری عملکردی، کاربران ماژول تابع تست مربوطه را بر اساس رابط ناوبری وارد می‌کنند.

3. پشتیبانی از انواع تست‌های خواص مکانیکی مواد فلزی، مانند تست کشش، فشار، خمش، برش و غیره فلزات.

4. پشتیبانی از انواع تست‌های خواص مکانیکی مواد غیرفلزی، مانند مقاومت فشاری و خمشی سیمان، فشار بتن، فشار فوم سخت و غیره.

5. پشتیبانی از تابع تست توسعه یافته، کاربران می‌توانند موارد تست خود را اضافه کنند.

6. ماژول تنظیم پروژه تست مستقل و باز، پروژه‌های تست می‌توانند توسط پرسنل فنی ایجاد شوند، اپراتورهای تست به پروژه‌های تست برای انجام تست‌ها مراجعه می‌کنند، که سطح حرفه‌ای مورد نیاز اپراتورهای تست و دشواری عملیات را به میزان قابل توجهی کاهش می‌دهد.

7. طراحی فرآیند کنترل تست، کاربران مراحل کنترل تست را در یک نگاه مشاهده می‌کنند، انواع دستورالعمل‌های غنی.

8. نام داده‌های تست قابل تغییر است و ترتیب نمایش داده‌های تست قابل تنظیم است تا الزامات خروجی داده‌های خاص کاربران را برآورده کند.

9. پشتیبانی از موارد داده تست ضمیمه سفارشی.

10. پشتیبانی از استانداردهای تست اضافی سفارشی و پردازش داده‌های تست.

11. پشتیبانی از محاسبه آماری داده‌های تست (میانگین، انحراف معیار، ضریب تغییرات).

12. پشتیبانی از تحلیل منحنی؛

13. پشتیبانی از قابلیت ردیابی تست.

14. پشتیبانی از گزارش تست سفارشی، با استفاده از صفحه گسترده Word یا Excel، کاربری آسان، تنظیمات ساده، می‌توانید چاپ یا پیش‌نمایش کنید.

15. نرم‌افزار دارای انواع حفاظت ایمنی تجهیزات و ایمنی تست است.

16. مستندات راهنمای نرم‌افزار دقیق.

سیستم کنترل و ایمنی

این دستگاه کنترل نرم‌افزاری را با دکمه‌های کنترل فیزیکی برای عملیات راحت آزمایشگاهی ترکیب می‌کند.

توابع ایمنی شامل:

توقف اضطراری
کنترل حرکت سریع/آهسته
حدود بالا و پایین حرکت
حفاظت اضافه بار
توقف خودکار نقطه شکست
عملیات نرم‌افزار و واحد کنترل

برد کنترل همچنین چندین رابط ورودی و خروجی برای توسعه سیستم فراهم می‌کند، از جمله USB، RS232، RS485، ورودی/خروجی آنالوگ و رابط‌های انکودر.
