IEC 60529 IPX1-IPX8 سیستم آزمایش ضد آب برای حفاظت از ورود محفظه

سیستم تست ضد آب IEC 60529 IPX1-IPX8 برای حفاظت از نفوذ محفظه

مرور کلی محصول

سیستم تست ضد آب یکپارچه IPX1-IPX8 SN4418 یک راه حل تست نفوذ آب مدولار برای ارزیابی حفاظت از محفظه‌های الکتریکی و الکترونیکی در برابر نفوذ آب است.

این سیستم که مطابق با IEC 60529:2013 طراحی شده است، چندین روش تست از IPX1 تا IPX8 را در یک راه حل آزمایشگاهی هماهنگ ادغام می‌کند. این سیستم را می‌توان برای محصولاتی از لوازم خانگی برقی و تجهیزات روشنایی گرفته تا محفظه‌های الکتریکی و سایر محصولاتی که نیاز به تست ضد آب و حفاظت از نفوذ IP دارند، پیکربندی کرد.

این سیستم شامل موارد زیر است:

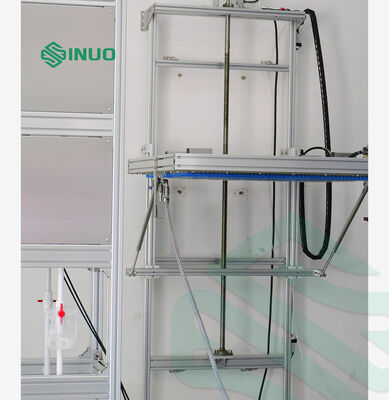

1. دستگاه تست قطره باران عمودی IPX1-IPX2

دستگاه قطره باران عمودی برای شبیه‌سازی قطرات آب که به صورت عمودی می‌ریزند طراحی شده است. جعبه قطره می‌تواند به طور خودکار بالا یا پایین برود، در حالی که صفحه قطره فولاد ضد زنگ توزیع پایدار آب را فراهم می‌کند.

مشخصات:

2. دستگاه تست لوله‌های نوسانی IPX3-IPX4

تستر لوله نوسانی از مکانیزم میل لنگ موتوری برای تولید اسپری آب کنترل شده استفاده می‌کند. شعاع‌های مختلف لوله برای ابعاد مختلف محفظه در دسترس است.

پارامترهای فنی:

شماره.	مورد	پارامترها
1	تامین آب	نرخ جریان آب > 10 لیتر در دقیقه ± 5% آب تمیز بدون ناخالصی. این دستگاه مجهز به واحد فیلتراسیون آب تمیز است.
2	اندازه لوله نوسانی	استاندارد همراه با لوله‌های نوسانی R200mm، R400mm، R600mm، R800mm، R1000mm R1200mm، R1400mm، R1600mm، ساخته شده از فولاد ضد زنگ
3	سوراخ سوزنی	0.4 میلی‌متر
4	زاویه بین دو سوراخ	IPX3: 120 درجه؛ IPX4: 180 درجه
5	زاویه نوسان لوله	حداکثر ± 175 درجه قابل تنظیم است (توجه: استاندارد نیاز به IPX3: 120 درجه؛ IPX4: 360 درجه دارد، اما به دلیل وجود صفحه گردان زیر لوله نوسانی در طول تست، 360 درجه در تست واقعی قابل دستیابی نیست، اگر بدون صفحه گردان باشد، 360 درجه قابل دستیابی است)
6	سرعت نوسان	IPX3: 4 ثانیه در زمان (2 × 120 درجه)؛ IPX4: 12 ثانیه در زمان (2 × 360 درجه)؛
7	جریان آب	قابل تنظیم بر اساس اندازه آونگ و تعداد سوراخ‌های پین (0.07 لیتر در دقیقه برای هر سوراخ)
8	زمان تست	0.01 ثانیه تا 99 ساعت 59 دقیقه، قابل تنظیم
9	فشار سنج	0~0.25 مگاپاسکال
10	الزامات محل	اتاق تست ضد آب IP اختصاصی، زمین باید صاف باشد با نورپردازی سوئیچ نشتی ضد آب 10 آمپر (یا پریز) مورد استفاده برای تجهیزات. با عملکرد خوب ورود و تخلیه آب. نصب زمینی
11	ناحیه	بسته به لوله نوسانی انتخاب شده

3. نازل اسپری IPX3-IPX4

برای نواحی محفظه که به اندازه کافی توسط لوله نوسانی قابل دسترسی نیستند، نازل اسپری دستی یک روش تست جایگزین را فراهم می‌کند.

نازل اسپری مطابق با IEC60529 IPX3 و IPX4 طراحی و ساخته شده است. تفاوت بین IPX3 و IPX4 در این است که در تست IPX4 باید بافل برداشته شود.

پارامترهای فنی:

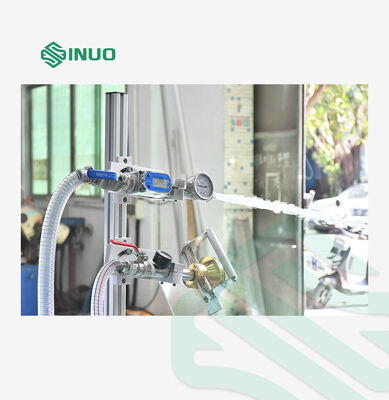

4. نازل شلنگ IPX5-IPX6

ماژول نازل شلنگ برای تست جت آب قدرتمند طراحی شده است و از الزامات جریان جداگانه برای IPX5 و IPX6 پشتیبانی می‌کند.

پارامترهای فنی:

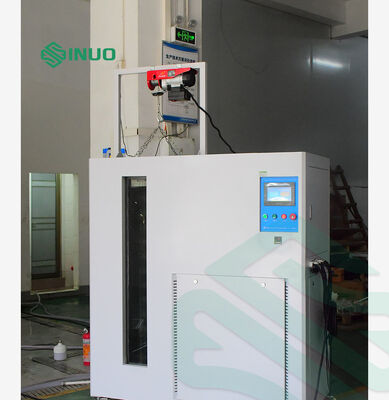

5. محفظه غوطه‌وری یکپارچه IPX7 و مخزن تامین آب و کابینه کنترل

واحد تامین آب یکپارچه به عنوان بخش کنترل مرکزی سیستم تست ضد آب عمل می‌کند. این واحد جریان و دمای آب کنترل شده را برای سطوح مختلف تست IP فراهم می‌کند و همچنین به عنوان محفظه غوطه‌وری IPX7 و سیستم تامین آب IPX8 عمل می‌کند.

پارامترهای فنی:

6. مخزن غوطه‌وری عمیق IPX8

مخزن غوطه‌وری عمیق مطابق با IEC60529 IPX8 طراحی و ساخته شده است.

پارامترهای فنی:

1 مخزن تحت فشار: مخزن فولاد ضد زنگ، قطر 0.6 متر، ارتفاع 1.2 متر.

2 محدوده تنظیم فشار: 0 ~ 5 بار (قابل سفارشی‌سازی).

3 سیستم فشار: پمپ فولاد ضد زنگ + مبدل فرکانس.

4 دقت فشار سنج: درجه 0.25، محدوده: 6 بار.

5 زمان تست: 0-99 دقیقه.

6 حداکثر فشار حد: 5 بار.

7 حفاظت فشار: حفاظت سوئیچ فشار.

8 اتصال به تجهیزات تامین آب با اتصال شلنگ فولادی با فشار بالا 3/4 اینچ

7. صفحه گردان

صفحه چرخان قابل شیب‌دار لوازم جانبی ضروری برای تست IPX1~IPX6 است.

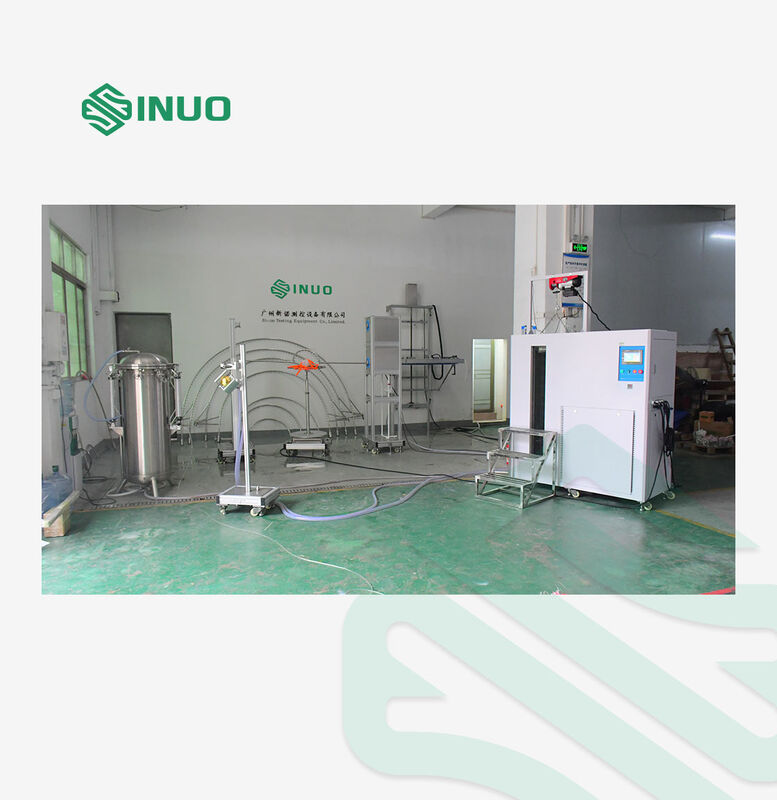

چرا سیستم تست یکپارچه IPX را انتخاب کنیم؟

یک پلتفرم برای IPX1-IPX8

به جای نصب دستگاه‌های تست ضد آب جداگانه برای هر سطح IP، پیکربندی یکپارچه چندین روش تست نفوذ آب را در یک راه حل آزمایشگاهی گرد هم می‌آورد.جریان و دمای آب کنترل شدهسیستم تامین آب مرکزی از کاربردهای جریان کم و جریان زیاد پشتیبانی می‌کند، با کنترل دمای آب و جریان قابل برنامه‌ریزی.

عملیات PLC + صفحه لمسی

پارامترهای تست را می‌توان از طریق رابط صفحه لمسی 7 اینچی کنترل شده توسط PLC از پیش تنظیم و نظارت کرد، که عملیات روزانه را ساده کرده و تکرارپذیری تست را بهبود می‌بخشد.

پیکربندی انعطاف‌پذیر آزمایشگاه

اندازه‌های مختلف لوله نوسانی، روش‌های اسپری، تجهیزات غوطه‌وری و پیکربندی‌های صفحه گردان به سیستم اجازه می‌دهد تا با نمونه‌های تست و چیدمان‌های مختلف آزمایشگاه سازگار شود.

طراحی شده برای تست کد IP

این سیستم بر اساس الزامات تست ضد آب IEC 60529 IPX1-IPX8 طراحی شده است و آن را برای آزمایشگاه‌های درگیر در حفاظت از نفوذ محفظه، تست محصولات الکتریکی و تست انطباق مناسب می‌سازد.
