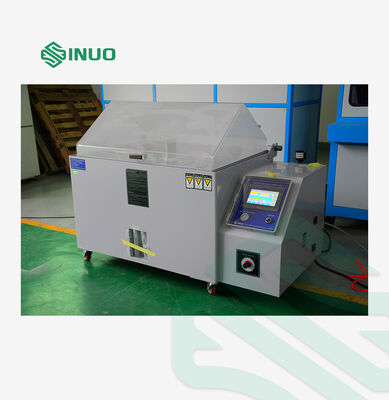

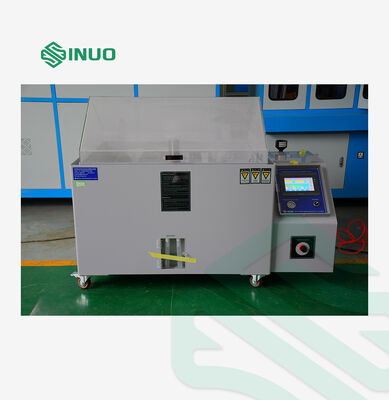

ISO 9227 اتاق آزمایش اسپری نمک اسیدی برای آزمایش های خوردگی NSS AASS CASS

مزود الطاقة

شروط مزود الطاقة ومزود الطاقة

تيار متردد 220 فولت أحادي الطور ثنائي الأسلاك + تأريض واقي؛ نطاق تقلب الجهد المسموح به ± 10٪ فولت؛

نطاق تقلب التردد المسموح به هو 50 / 60 ± 0.5 هرتز؛ مزود طاقة TN-S أو مزود طاقة TT؛

مقاومة التأريض لسلك التأريض الواقي أقل من 4 أوم؛

يُطلب من المستخدمين تكوين مفاتيح هواء أو طاقة بسعة مقابلة للمعدات في موقع التركيب، ويجب أن يتحكم هذا المفتاح بشكل مستقل في استخدام المعدات.

مؤشر الأداء

شروط بيئة الاستخدام

1. درجة حرارة البيئة هي 5 ~ 30 درجة مئوية، والرطوبة النسبية ≤ 85٪ ر.هـ؛

2. يجب أن يكون موقع التركيب مسطحًا وخاليًا من الاهتزازات؛

3. يجب إبقاء المعدات بعيدًا عن مصادر الحرارة والمواد القابلة للاشتعال والمتفجرة؛

4. يجب ألا يتعرض موقع التركيب لأشعة الشمس المباشرة، ويجب الحفاظ على دوران الهواء الداخلي؛

5. يجب أن يكون موقع تركيب المعدات نظيفًا، ويجب ألا يتم تركيبه في مكان به غبار كثير أو عند مخرج الغبار

نطاق درجة الحرارة والرطوبة

درجة حرارة المختبر: RT ~ 50 درجة مئوية

درجة حرارة برميل الضغط: RT ~ 63 درجة مئوية

الرطوبة النسبية ≥ 85٪ ر.هـ

معدل التسخين

درجة حرارة المختبر RT → +50 درجة مئوية ≤ 60 دقيقة

درجة حرارة برميل الضغط RT → +63 درجة مئوية ≤ 60 دقيقة

المعلمات الفنية الرئيسية

دقة درجة الحرارة: 0.1 درجة مئوية

انحراف درجة الحرارة: ± 1 درجة مئوية

توحيد درجة الحرارة: 2 درجة مئوية

تقلب درجة الحرارة: 1 درجة مئوية

حجم الرش (مل/80 سم مربع/ساعة) 1.0 ~ 2.0 (يتم جمعه لمدة 16 ساعة على الأقل، ويتم أخذ القيمة المتوسطة)

ضغط الرش: 1.00 ± 0.01 كجم/سم مربع

قيمة الأس الهيدروجيني للسائل الطبي: محايد 6.0 ~ 7.0، حمضي 3.0 ~ 3.1

قيمة الأس الهيدروجيني لمحلول الرش: محايد 6.5 ~ 7.2، حمضي 3.1 ~ 3.3

وقت التحكم: يمكن ضبط 1 ثانية ~ 9999 ساعة بشكل تعسفي

ملاحظة: قد يؤدي فقدان ثاني أكسيد الكربون في المحلول أثناء الرش إلى تغيير قيمة الأس الهيدروجيني. يمكن استخدام الطرق التالية، مثل تسخين المحلول إلى أكثر من 35 درجة مئوية قبل وضعه في معدات الاختبار، أو استخدام مياه مغلي طازجة لإعداد المحلول لتقليل محتوى ثاني أكسيد الكربون في المحلول، مما يمكن أن يتجنب تغيير قيمة الأس الهيدروجيني. يهدف اختبار الحمض أو اختبار رذاذ الملح المعجل بالنحاس إلى ضمان قيمة الأس الهيدروجيني لمحلول الرش، وضبط قيمة الأس الهيدروجيني للمحلول إلى 2.8 ~ 3.0 والتحقق مما إذا كان المحلول و/أو المادة الصلبة تلبي المتطلبات.

الامتثال للاختبار ومعايير تنفيذ المنتج

1. GB/T2423.17-2008/IEC 60068-2-11-1981 طريقة اختبار رذاذ الملح

2. ASTM. B117-2009 اختبار رذاذ الملح

3. JIS H8502 طريقة اختبار رذاذ الماء المالح

4. GB/T10125-2012/ISO 9227-2006 طريقة اختبار رذاذ الماء المالح

5. GB-T5170.8-2008 طريقة فحص معدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - معدات اختبار رذاذ الملح

6. GB-T5170.11-2008 طريقة فحص معدات اختبار الغاز المسبب للتآكل

7. ISO9227 اختبار رذاذ الملح

8. GB/T10587-2006 الشروط الفنية لمحفظة اختبار رذاذ الملح

خصائص الهيكل

هيكل الصندوق

يستخدم المختبر لوح PVC بولي إيثيلين مستورد (جنوب آسيا، تايوان) بسماكة 8 مم ودرجة حرارة تحمل 85 درجة مئوية.

غطاء ختم المختبر مصنوع من لوح أكريليك مستورد بسماكة 8 مم.

زجاجة إعادة تعبئة الكاشف تعتمد على اكتشاف مستوى الماء المرفق المخفي، وهو سهل التنظيف وليس من السهل كسره.

برميل الهواء المضغوط مصنوع من برميل مقاوم للضغط العالي من الفولاذ المقاوم للصدأ SUS304 #، والذي يتمتع بأفضل تأثير عزل حراري.

رف المواد الاختبار يعتمد على رف تقسيم مستوٍ، والذي يمكنه تعديل زاوية سقوط الضباب والتعرض للضباب من جميع الجوانب بحرية. هناك العديد من العينات الموضوعة.

غطاء الختم يعمل هوائيًا.

المختبر مختوم بالماء لضمان عدم تسرب الغاز المسبب للتآكل من الصندوق.

صندوق التحكم وصندوق الاختبار مدمجان، والهياكل اليسرى واليمنى سهلة التشغيل.

يتم اعتماد هيكل فصل الماء والكهرباء لمنع دخول الماء إلى صندوق التحكم الكهربائي وإتلاف الملحقات بشكل فعال.

غطاء الخزانة

غطاء ختم المختبر مصنوع من لوح أكريليك مستورد بسماكة 8 مم، والجزء العلوي مصنوع من غطاء ختم بزاوية 1000 درجة، والذي يمنع بشكل فعال تكثف القطرات على سطح العينة أثناء الاختبار ويؤثر على نتائج الاختبار.

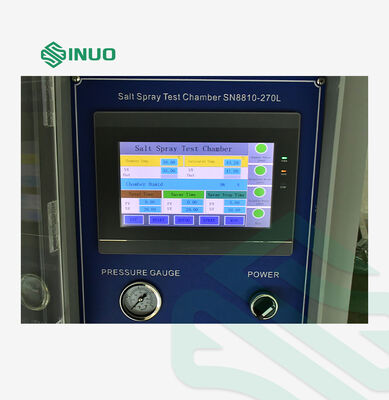

لوحة التحكم

مقياس الضغط، مفتاح الطاقة الرئيسي.

خزانة توزيع الطاقة

صمام الملف اللولبي لملء الماء، صمام الملف اللولبي للرش، صمام الملف اللولبي لإزالة الضباب، لوحة توزيع الطاقة، واقي درجة الحرارة الزائدة، برميل ضغط تشبع الهواء، صمام التحكم في الرش.

نظام التسخين

يتم اعتماد وضع تسخين بخار الماء، ويتحكم PID لأنبوب التسخين المصنوع من سبائك التيتانيوم في التسخين لتحقيق توازن درجة الحرارة.

نظام تعويض المياه

1. تعويض المياه للمختبر وبرميل الضغط: يمكن توصيل أنظمة التحكم في تعويض المياه اليدوي والآلي بالتحكم الآلي في تعويض المياه من أنبوب مياه الصنبور أو وضع تعويض المياه المزدوج اليدوي، وهو سهل الاستخدام؛

ملاحظة: إذا كانت مياه الصنبور تحتوي على الكثير من الشوائب أو كانت حمضية أو قلوية، فيجب تركيب فلتر عند مدخل المياه.

2. تعويض مياه السائل الطبي: يتم اعتماد خزان مياه كبير مخفي بالداخل، ويتم اعتماد تعويض المياه اليدوي.

نظام الصرف

جهاز التحكم في صمام الصرف، وضع الصرف اليدوي.

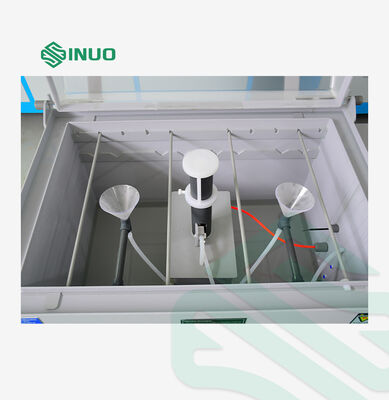

نظام الرش

يعتمد مبدأ برنولي لامتصاص الماء المالح ثم تذريته، مع درجة تذرية موحدة؛

لا توجد ظاهرة تبلور انسداد، والتي يمكن أن تضمن معيار الاختبار المستمر؛

فوهة مصنوعة من زجاج خاص؛

برج رش مخروطي قابل للتعديل يمكنه تشتيت الرذاذ بفعالية، وضمان الرش الموحد والتحكم في كمية الرش.

وضع الرش

مستمر/متقطع

نظام تزويد الهواء

يتم ضبط ضغط الرش بواسطة 1 كجم/سم مربع على مرحلتين. في المرة الأولى، يتم ضبط الهواء المضغوط إلى 2 كجم/سم مربع ويدخل برميل التشبع للتسخين. في المرة الثانية، يتم ضبط ضغط الرش إلى 1 كجم/سم مربع.

نظام عادم الضباب

1. جهاز عادم ضباب متوازن الضغط بالكامل، والذي يحتاج فقط إلى التوصيل بأنبوب عادم الضباب، ويقوم بتفريغ الضباب تلقائيًا وفقًا للضغط في الصندوق.

2. مفتاح زر إزالة الضباب اليدوي. ما عليك سوى النقر على هذا الزر قبل فتح غطاء حجرة الاختبار لإزالة الضباب الداخلي بسرعة.

3. ملاحظة: يجب تمديد أنبوب عادم الضباب للجهاز إلى مكان مفتوح في الهواء الطلق، ويجب تجنب الاقتراب من المواد المسببة للتآكل لمنع الضباب من الجهاز من تآكل المواد الأخرى؛ يجب أن يكون أنبوب عادم الضباب الممتد خاليًا من الانحناءات المتموجة لمنع التكثف في أنبوب عادم الضباب من سد أنبوب عادم الضباب وتفريغ الغازات العادمة بفعالية.

نظام التحكم الكهربائي

وحدة التحكم

1. شاشة عرض تعمل باللمس مقاس 7 بوصة، واجهة سهلة الاستخدام، جميع المعلومات في لمحة واحدة.

2. نظام حماية متعدد الإنذارات الرقمية ضد الأعطال، يمنع الاحتراق الجاف ودرجة الحرارة الزائدة.

3. يعتمد على خرج SSR عالي الطاقة ووصلات مرحل فضية نقية مستوردة، بعمر افتراضي 106.

4. وضع تحكم متعدد المسارات، يمكن اختباره في وضع مستمر/متقطع/يدوي/تلقائي.

5. مجهز بوضع إزالة الضباب يدوي/تلقائي لضمان عدم تسرب ضباب الملح، لتجنب تآكل المختبر.

6. طريقة التصحيح المخفية تضمن أن درجة الحرارة قابلة للتحكم بشكل مطلق.

7. مع وظيفة ذاكرة انقطاع التيار الكهربائي. في حالة انقطاع التيار الكهربائي المفاجئ أو إيقاف التشغيل أثناء التجربة، سيتم حفظ البيانات تلقائيًا، دون فقدان وقت التجربة، لتجنب إعادة إجراء التجربة.

وضع إدخال درجة الحرارة

يمكن ضبطه على شاشة اللمس

عرض درجة الحرارة

عرض القيمة المحددة والقيمة الفعلية لدرجة الحرارة.

عرض الوقت

معروض على شاشة اللمس، الحد الأدنى للوقت ثانية واحدة.

وضع التشغيل

تشغيل مستمر/تشغيل متقطع.

نطاق ضبط درجة الحرارة

الحد الأقصى والأدنى لنطاق درجة الحرارة القصوى 5 درجة مئوية.

عرض اللوحة

قيمة درجة الحرارة المحددة، قيمة درجة الحرارة الحالية، الوقت المحدد، الوقت الحالي، وقت الرش، وقت درجة الحرارة الثابتة، مؤشر شذوذ درجة الحرارة الزائدة، مؤشر شذوذ نقص المياه، مؤشر نهاية التشغيل، مؤشر حالة الرش، مؤشر حالة إزالة الضباب.

جسم قياس درجة الحرارة

مقاومة بلاتين PT100.

وضع التحكم في درجة الحرارة

وضع التحكم في تنظيم درجة الحرارة المتوازنة PID مع تشبع مضاد للتكامل، BTC (معدات اختبار درجة الحرارة).

جهاز حماية السلامة

صندوق الاختبار

حماية من درجة الحرارة الزائدة القصوى، حماية من نقص المياه.

برميل التشبع

حماية من درجة الحرارة الزائدة القصوى، حماية من نقص المياه.

نظام التسخين

احتراق أنبوب التسخين الجاف، إمداد وتصريف مياه غير طبيعي

مزود الطاقة

حماية من التسرب، حماية من الحمل الزائد وقصر الدائرة

متطلبات بيئة التخزين

يجب أن تظل درجة حرارة بيئة المعدات ضمن 0 درجة مئوية ~ +45 درجة مئوية

متطلبات موقع التركيب

يجب ألا تقل المسافة بين الجوانب اليسرى واليمنى والخلفية لصندوق الاختبار والجدار عن 600 مم، ويجب ألا تقل المسافة بين الواجهة والجدار عن 800 مم. عند نقل المعدات، سواء كان بإمكانها الدخول إلى الباب، الممر، المصعد، إلخ، لتجنب التأثير على تقدم مشروعك.

معايير القبول والتحقق من طرف ثالث

1. معايير القبول: يجب أن تكون المؤشرات الفنية متوافقة مع الطرق المحددة في "الاتفاق الفني" الموقع بين الطرفين.

2. طريقة القبول: يتم إجراء القبول الرسمي في موقع الطالب.

3. إذا احتاج الطالب إلى دعوة طرف ثالث (تم التحقق منه من قبل المركز الوطني لفحص جودة معدات الاختبار البيئي وإصدار تقرير فحص صالح) للمشاركة في القبول قبل مغادرة المصنع، يتحمل الطالب التكاليف. إذا كان القبول الأول غير مؤهل، يتحمل المورد النفقات المتكبدة في القبول الثاني بعد تحسينها من قبل المورد.

4. يفوض العميل المركز الوطني لفحص جودة معدات الاختبار البيئي للتحقق.
