آزمون CTI PTI IEC 60112 تست کننده ردیابی نشت برای مواد عایق ساز EV

آزمون CTI PTI IEC 60112 تست کننده ردیابی نشت برای مواد عایق ساز EV

اطلاعات محصول:

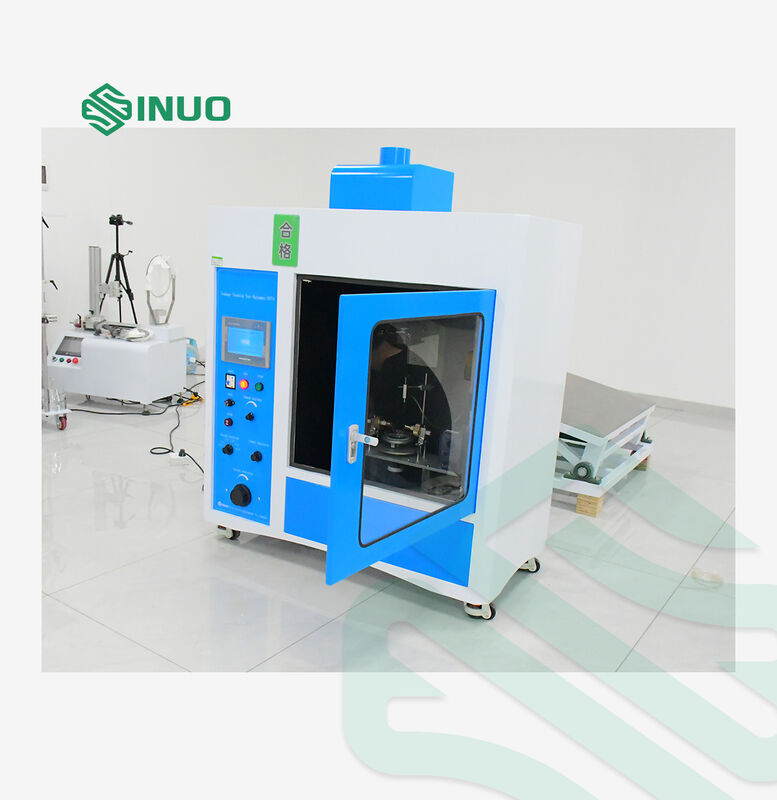

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsکاملا مطابق با استانداردهای بین المللی جهانی IEC، UL و ASTM، این تجهیزات تست دقیق به طور گسترده ای توسط آزمایشگاه های بازرسی کیفیت مورد استفاده قرار می گیرد،کارخانه های تولیدی و موسسات صدور گواهینامه شخص ثالث در سراسر اروپا، آمریکای شمالی، جنوب شرق آسیا و سایر مناطق جهان.

با شبیه سازی محیط کار واقعی محصولات الکتریکی، آزمایش کننده از حالت قطره زدن مایع کلرید آمونیوم و هدایت الکترود ولتاژ بالا برای تشخیص خرابی عایق استفاده می کند.ردیابی خرابی و اشتعال شعله مواد عایق تحت عمل ترکیبی میدان الکتریکی، رطوبت و آلاینده ها. این داده های آزمایش دقیق و قابل اعتماد را برای انتخاب مواد، صدور گواهینامه ایمنی محصول و کنترل کیفیت محصولات الکتریکی و الکترونیکی فراهم می کند.

مزایای محصول و ویژگی های کلیدی

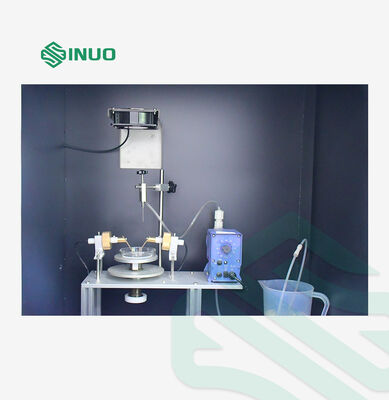

پیکربندی آزمون با دقت بالا: مجهز به مایکرو پمپ وارداتی Prominent برای اطمینان از حجم قطره مایع فوق العاده دقیق و فاصله قطره، از بین بردن خطاهای عملیات دستی و اطمینان از نتایج تست تکراری.

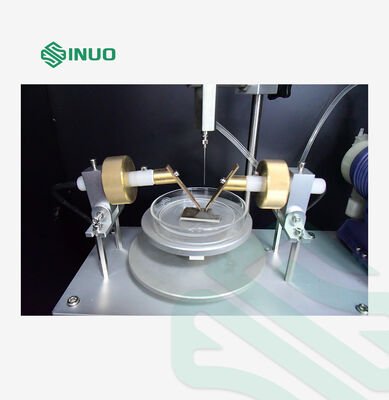

الکترود حرفه ای پلاتین: استفاده از الکترود پلاتین با اندازه استاندارد با زاویه 60 درجه و فشار ثابت 1.00N، نمایش فشار در زمان واقعی در صفحه نمایش، به طور کامل با الزامات تست استاندارد مطابقت دارد.

سیستم کنترل PLC هوشمند: مجهز به صفحه لمسی تمام رنگی 7 اینچی، تنظیم ولتاژ آزمایش، جریان، زمان قطره و پارامترهای زمان بندی، عملیات ساده و نمایش داده های هوشمند با یک کلیک.

طراحی ایمن و انسانی: اتاق آزمایش بسته، کار خارجی پس از بسته شدن درب، آلارم خودکار برای شکست ردیابی (≥2s) ، که به طور موثر ایمنی اپراتور را تضمین می کند.

ساختار قابل تنظیم و کالیبراسیون: مجهز به بلوک اندازه گیری استاندارد، ارتفاع میز تنظیم و زاویه الکترود، مناسب برای کالیبراسیون سریع و پاسخگویی به خواسته های مختلف آزمایش.

پوشش گسترده ای از کاربردها: مناسب برای انواع مواد عایق الکتریکی، پلاستیک های مهندسی و لوازم جانبی الکتریکی، پشتیبانی از بازرسی کیفیت صنعتی و آزمایش تحقیق و توسعه.

پارامترهای فنی

پارامتر\ مدل	SN774 (0.5m3)
ولتاژ کار	AC 220V±10٪ / 50Hz، 1KVA
کنترل	PLC
نمايش	صفحه لمسی رنگی 7 اینچی
ولتاژ آزمایش	0 ¥ 600 ولت قابل تنظیم، دقت 1.5 درصد
دستگاه زمانبندی	9999X0.1S
الکترود	الکترود پلاتين، يک جفت
ابعاد الکترود پلاتین	(5±0.1) x ((2±0.1) x ((5) mm، 30° شیب دار
الکترود شامل زاویه و فاصله	60°±5°، فاصله (4±0.1mm)
فشار الکترود	1.00N±0.05N فشار می تواند تنظیم شود و ارزش می تواند اندازه گیری و در زمان واقعی در صفحه لمسی نمایش داده شود
کاهش کنترل مایع	کنترل شده توسط یک مایکرو پمپ حجم مایع و فاصله قطره درست است مارک مایکرو پمپ: برجسته
فاصله قطره زدن مایع	30±5S، قابل تنظیم
ارتفاع مایع را کاهش دهید	35±5mm
تاخیر در رها کردن مایع	0.2S ((زمان باز شدن شیر سولنوئید)
اندازه مایع ریزش	۴۵-۵۰ قطره در سانتی متر3
مدار تاخیر زمان	2±0.1S ((در 0.5A یا بیشتر)
کاهش فشار در جریان کوتاه	8٪ MAX
جریان مدار کوتاه	1±0.1A 1٪
سرعت باد	0.2m/s
الزامات زیست محیطی	0°40°C، رطوبت نسبی≤80٪، در جایی که هیچ ارتعاش آشکار و گاز خوردگی وجود ندارد
اندازه و وزن تجهیزات	1100mm* 550mm* 1100mm، 180KGS
مطابق با استاندارد است	IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 و غیره
