11KN تست کننده ارتعاش با قدرت بالا

سطح نویز11S24 پارامترهای ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوسی

1100kقله g.f (11KN)

حداکثر نیروی تحریک تصادفی

1100krms g.f (11KN)

حداکثر نیروی تحریک ضربه

2200kg.f قله (22KN)

محدوده فرکانس

≥90%~3300 سوراخ ثابت

حداکثر جابجایی

51 میلی‌متر p-p

حداکثر سرعت

2 متر بر ثانیه

حداکثر شتاب

100G(980 متر بر ثانیه²1

فرکانس تشدید مرتبه اول

3≥90%00 هرتز ± 5%

بار مؤثر300

کیلوگرم فرکانس جداسازی لرزش

2.5 هرتز

قطر سیم‌پیچ متحرک

φ

240میلی‌متر کامپیوتر کنترل

10

نشت شارپیچ روی میز

1

≥90%×M10نشت شار

کمتر از

10 گاوسگشتاور خارج از مرکز مجاز

300N

·مترابعاد تجهیزات

920L

میلی‌متر ×عملکردمیلی‌متر × 785عملکردوزن تجهیزاتحدود 1100کیلوگرم (بدون میز لغزش افقی)1

K تقویت‌کننده توان سوئیچینگ دیجیتال

توان خروجی12KVAولتاژ خروجی1

00ولت

جریان خروجی

100

راندمان تقویت‌کننده

≥90%فرکانس سوئیچینگ116KHz

نسبت سیگنال به نویز (SNR)

≥65dBسطح نویز

≤70dB

ابعاد تقویت‌کننده

910L

میلی‌متر × 610D

میلی‌متر × 11

5

0

H

میلی‌متر

سیستم حفاظت سرووعملکرددما، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کم، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست دادن فاز ورودیکنترلر لرزش دیجیتال VCSusb-2پیکربندی سخت‌افزار2 کانال ورودی همزمان، 1 کانال خروجیسینوسی، تصادفی، ضربه کلاسیککامپیوتر کنترل

کامپیوتر برند با مانیتور LCD 17 اینچی، کیبورد و ماوس اپتیکال

نرم‌افزار

با رابط کاربری دو زبانه (چینی/انگلیسی)، از تحلیل حوزه زمان و حوزه فرکانس، کنترل منبع سیگنال، تحلیل جاروب سینوسی و موارد دیگر پشتیبانی می‌کند. می‌تواند گزارش‌های تست WORD را به طور خودکار تولید کند و دارای توابعی برای نمایش سیگنال/داده، ذخیره‌سازی، پیکربندی پارامترهای تست و تحلیل داده است.

سنسور شتاب L

TE C04A07

محدوده فرکانس: 1-

8000

هرتز

حساسیت: 30pc/g

محدوده دما: -40 تا 160 درجه سانتی‌گراد

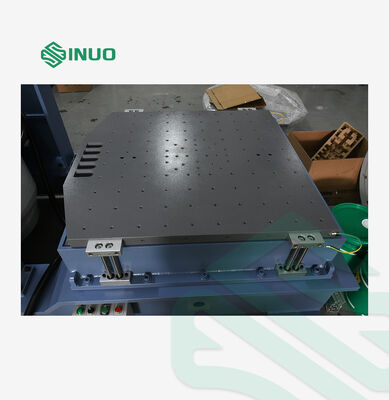

میز توسعه عمودی VT60

جنسآلومینیوم/آلیاژ منیزیم، سطح آنودایز سخت

اندازه میز600 میلی‌متر × 600 میلی‌مترسوراخ ثابت

آستین پیچ فولاد ضد زنگ M8، بادوام و مقاوم در برابر سایشفرکانس استفاده

سینوسی: 2000 هرتز؛ تصادفی: 2000 هرتز

وزن

توان فن

4کیلووات

دبی فن

آلومینیوم/آلیاژ منیزیم، سطح آنودایز سخت

متر مکعب در دقیقه

فشار فن

0.049کیلوگرم نیرو بر سانتی‌متر مربع

الزامات الکتریکیمنبع تغذیهAC سه فاز 380 ولت / 50 هرتز، 25 KVA

هوای فشرده

0.6 مگاپاسکالB402S

فن خنک‌کننده (شامل صدا خفه کن)

توان فن

4کیلووات

دبی فن

40.8

متر مکعب در دقیقه

فشار فن

0.049کیلوگرم نیرو بر سانتی‌متر مربع

الزامات الکتریکیمنبع تغذیهAC سه فاز 380 ولت / 50 هرتز، 25 KVA

هوای فشرده

0.6 مگاپاسکالمقاومت زمین≤4 اهم

عملکرد تجهیزات و مزایای ساختاری1. ساختار بهینه بدنه میز لرزش از سیم‌پیچ متحرک ریخته‌گری دقیق و پولیش شده دستی، همراه با سیستم هدایت محوری دو بلبرینگ و سیستم پشتیبانی بار فوتوالکتریک استفاده می‌کند. این امر انحراف محوری و جابجایی دورانی را در طول تست‌های لرزش با فرکانس بالا به طور مؤثر سرکوب می‌کند و پایداری تست و طول عمر سرویس را به میزان قابل توجهی بهبود می‌بخشد. طراحی مدار مغناطیسی دوگانه، توزیع میدان مغناطیسی یکنواخت و نشت شار فوق‌العاده کم را محقق می‌سازد و از تداخل با نمونه‌های تست و تجهیزات اطراف جلوگیری می‌کند. سطح آن با عملیات ضد خوردگی فسفاته و فناوری رنگ خودروی درجه بالا پوشش داده شده است، با مقاومت عالی در برابر سایش و زنگ‌زدگی برای عملیات مداوم صنعتی طولانی مدت.

مجهز به کانال هوای لانه زنبوری و ساختار اتلاف حرارت دو لایه با انحراف، همراه با فن صدا خفه کن کم صدا، مشکل گرم شدن بیش از حد تست با بار بالا و طولانی مدت را حل می‌کند و به اتلاف حرارت کم صدا و با راندمان بالا دست می‌یابد.

2. تقویت‌کننده توان سوئیچینگ دیجیتال با راندمان بالاتقویت‌کننده توان دیجیتال LA12K از فناوری پیشرفته IGBT و الگوریتم مدولاسیون PWM ضرب فرکانس سینوسی استفاده می‌کند، با نسبت سیگنال به نویز ≥65dB و راندمان کاری بیش از 90%. این دستگاه با استانداردهای ایمنی CE اتحادیه اروپا مطابقت دارد، دارای خروجی پایدار، نویز کم و قابلیت ضد تداخل قوی است. فناوری اشتراک‌گذاری خودکار جریان الکترونیکی، خروجی توان متعادل را تضمین می‌کند و به طور مؤثر از اعوجاج سیگنال جلوگیری کرده و اصالت و دقت داده‌های تست لرزش را تضمین می‌کند.

3. سیستم ایمنی سروو با حفاظت کامل

مکانیزم حفاظت ایمنی چند بعدی داخلی، شامل حفاظت در برابر ولتاژ بیش از حد، ولتاژ کم، از دست دادن فاز، جریان بیش از حد، دمای بیش از حد، جابجایی بیش از حد، خطای خارجی و خطای منطقی. این دستگاه می‌تواند در صورت بروز شرایط غیرعادی به طور خودکار هشدار داده و متوقف شود و از نمونه‌های تست، بدنه تجهیزات و اپراتورها محافظت کند و عملیات تست با ریسک صفر را محقق سازد.4. کنترلر لرزش هوشمند با دقت بالا

از پردازنده DSP با نقطه شناور 32 بیتی (فرکانس اصلی 300 مگاهرتز) و تراشه ADC/DAC با وضوح بالا 24 بیتی استفاده می‌کند، با دامنه کنترل دینامیکی بیش از 90dB و نسبت سیگنال به نویز بیش از 100dB. طراحی حلقه کنترل مستقل، عملیات PC را از کنترل سیستم جدا می‌کند و پاسخ بلادرنگ و دقت کنترل فوق‌العاده بالا را تضمین می‌کند.

پشتیبانی از سه حالت تست اصلی: لرزش تصادفی، جاروب سینوسی و ضربه کلاسیک. این دستگاه حالت‌های جاروب غنی، شکل موج پالس و باندهای فرکانسی را پوشش می‌دهد و با استانداردهای MIL-STD-810، ISO و استانداردهای صنعتی مطابقت دارد. سیستم دو زبانه چینی/انگلیسی از تولید گزارش‌های تست Word/PDF با یک کلیک پشتیبانی می‌کند، با تحلیل کامل داده‌ها، نمایش منحنی و توابع ذخیره‌سازی داده، که برای گواهینامه آزمایشگاه و بایگانی بازرسی کیفیت کارخانه مناسب است.5. قابلیت توسعه تست چند جهتهمجهز به سکوهای تست عمودی و افقی آلیاژ منیزیم 600*600 میلی‌متری، با سطح آنودایز سخت و آستین‌های پیچ فولاد ضد زنگ M8 بادوام، که از تست طولانی مدت با فرکانس بالا پشتیبانی می‌کند. میز لغزش فیلم روغن افقی مستقل مجهز به پایه گرانیت طبیعی و منبع روغن جداگانه است، با مهار جانبی قوی و مقاومت گشتاور واژگونی بالا، که نیازهای تست لرزش چند زاویه و چند جهته نمونه‌های بزرگ و نامنظم را برآورده می‌کند.
