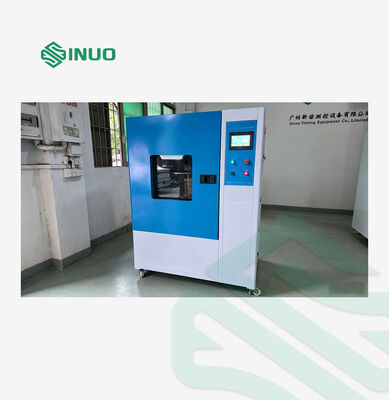

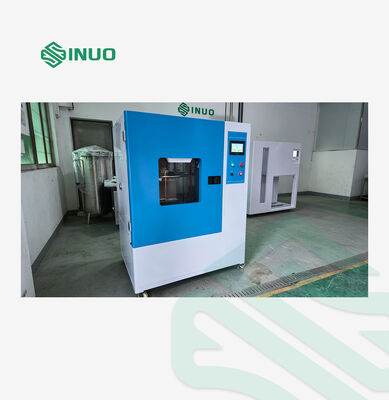

IEC 60529 IPX1‐2 اتاق آزمایش بارندگی قطره ای عمودی برای قطعات الکترونیکی و اتومبیل

پارامترهای فنی

پارامترهای ساختاری

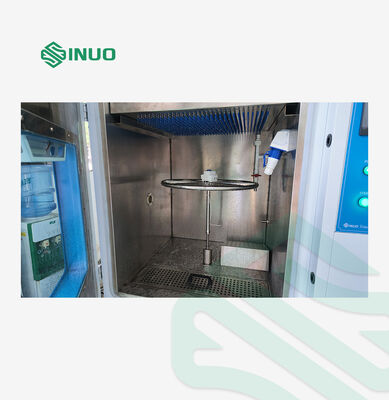

اندازه صفحه قطره

حدود L600 × W600 میلی متر

اندازه اتاق داخلی

L800 × D800 × H1000 میلی متر

ابعاد بیرونی کلی

L1250 × D1020 × H1750 میلی متر

قطر سوراخ قطره

Ø0.4 میلی متر

فاصله بین سوراخ های قطره

20 × 20 میلی متر

قطر چرخ دار

Ø600 میلی متر

پارامترهای کاربردی

حجم بارندگی

IPX1: 1±0.5 mm/min
IPX2: 3±0.5 mm/min

حالت تنظیم جریان

تنظیم دستی

حالت بلند کردن صفحه قطره

نوع ثابت غیر قابل بلند کردن؛ بلند کردن توسط دستگاه چرخش نمونه بردار

ارتفاع بلند کردن چرخ دار

۴۰۰٫۷۰۰ میلی متر

ظرفیت بارگذاری دستگاه چرخش

50 کيلوگرم

زاويه ميل گردنده

0° یا 15° (مرجع افقی)

سرعت چرخش چرخ دار

1 r/min (برای آزمایش IPX1)

محدوده زمان تست

0-999 دقیقه

دستگاه های حفاظت از ایمنی

حفاظت از نشت زمین، حفاظت از کمبود آب، حفاظت از مدار کوتاه

پارامترهای الکتریکی

منبع برق

AC 220V

قدرت نامی

1.0 کیلو وات

لوازم جانبی استاندارد

1 نسخه از کتاب راهنمای عملیات
1 کپی از گواهی کارخانه
1 کارت گارانتی تجهیزات
1 کارتریج فیلتر
100 سوزن قطره کشی
20 پایه سوزن قطره ای از مس

شرایط عملیاتی

کاربر باید شرایط زیر را تضمین کند و اتصالات مربوطه را تکمیل کند.

محل نصب

1. کف مسطح با تخلیه صاف؛ کف و دیوارهای باید ضد آب باشند و دارای تخلیه کف یا خندق تخلیه باشند.
2. ظرفیت حمل کف ≥ 200 kg/m2
3. مکان با تهویه خوب
4. هیچ ارتعاش شدید در اطراف تجهیزات وجود ندارد
5. هیچ تداخل میدان الکترومغناطیسی قوی در اطراف تجهیزات
6. مواد قابل احتراق، انفجاری، خوردنی یا گرد و غبار در نزدیکی تجهیزات
7. فضای کافی برای کار و نگهداری در اطراف واحد: فاصله 600 میلی متر در پشت، سمت چپ، راست و سمت بالا
8. فاصله ۱۲۰۰ میلی متر در سمت جلو تجهیزات

شرایط محیطی

· دمای: 5°C ~ 35°C
رطوبت نسبی: ≤85% RH
· فشار جوی: 86 kPa ~ 106 kPa

شرایط تامین برق

ولتاژ و فرکانس

AC 220V±10٪، 50Hz±10٪؛ سیم زنده + سیم خنثی + سیم محافظت از زمین

قدرت نصب شده

1.0 کیلو وات

مقاومت محافظت کننده زمین

مقاومت محافظت از زمین گیری کمتر از 4 Ω

سوئیچ برق

1. استفاده کننده باید یک قطع کننده مستقل جریان باقیمانده (RCCB) با ظرفیت تطبیقی را به طور انحصاری برای این تجهیزات در محل نصب نصب کند.
2. سوئیچ چاقو یا سوکت های دیواری ممنوع است.
3. قطع کننده جریان باقیمانده باید در فاصله 2 متر از تجهیزات نصب شود.

نیاز به آب

1. استفاده کننده باید آب را با فشار آب ≥0.2 MPa فراهم کند که در محل نصب با یک شیر آب 4 نقطه ای مجهز است.
2. شیر آب باید در فاصله دو متر از تجهیزات باشد.

نیاز به تامین هوا

یک کمپرسور هوا مورد نیاز است؛ فشار هوا توصیه شده: 0.6 ~ 0.8 MPa.
