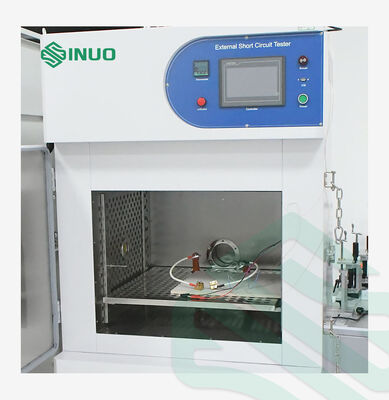

تستر اتصال کوتاه خارجی کنترل شده با دما IEC60086-4 بند 6.5

تستر اتصال کوتاه خارجی کنترل شده با دما IEC60086-4 بند 6.5

نام تجاری:	Sinuo
شماره مدل:	SN551-408L1000A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حداکثر جریان بار:

1000A

زمان پاسخگویی DC:

≤5μs

مقاومت:

20mΩ

محدوده دما:

RT+10°C تا 100°C

دمای سطح باتری:

-20 تا 800 درجه سانتیگراد

دقت اکتساب فعلی:

± 0.5٪ FS

دقت اکتساب ولتاژ:

0.2 ٪ fs

اندازه اتاقک داخلی:

W700*700H*D600mm

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

تستر ایمنی باتری لیتیوم 1000A

تستر اتصال کوتاه باتری ≤5μs

IEC 60335-1:2021 ضمیمه B آزمایش کننده مدار کوتاه خارجی با کنترل دمای

توضیحات محصول

تستر اتصال کوتاه خارجی کنترل شده با دما مطابق با بند 6.5 ضمیمه B استاندارد IEC60086-4

مرور کلی محصول:

تستر اتصال کوتاه خارجی کنترل شده با دما برای تست ایمنی باتری لیتیومی، تست سوء استفاده از سلول باتری و تست اتصال کوتاه خارجی طراحی شده است.

این سیستم با حداکثر جریان بار 1000 آمپر، مقاومت داخلی 20 میلی‌اهم و زمان پاسخ‌دهی DC کمتر از 5 میکروثانیه، محیط تست اتصال کوتاه با جریان بالا را به صورت کنترل شده و قابل تکرار فراهم می‌کند.

محفظه کنترل شده با دمای یکپارچه، نظارت بر دمای سطح باتری، کنترل خودکار PLC، تخلیه دود و حفاظت ضد انفجار، آن را برای آزمایشگاه‌های تحقیق و توسعه باتری، آزمایشگاه‌های تست ایمنی و کاربردهای کنترل کیفیت مناسب می‌سازد.

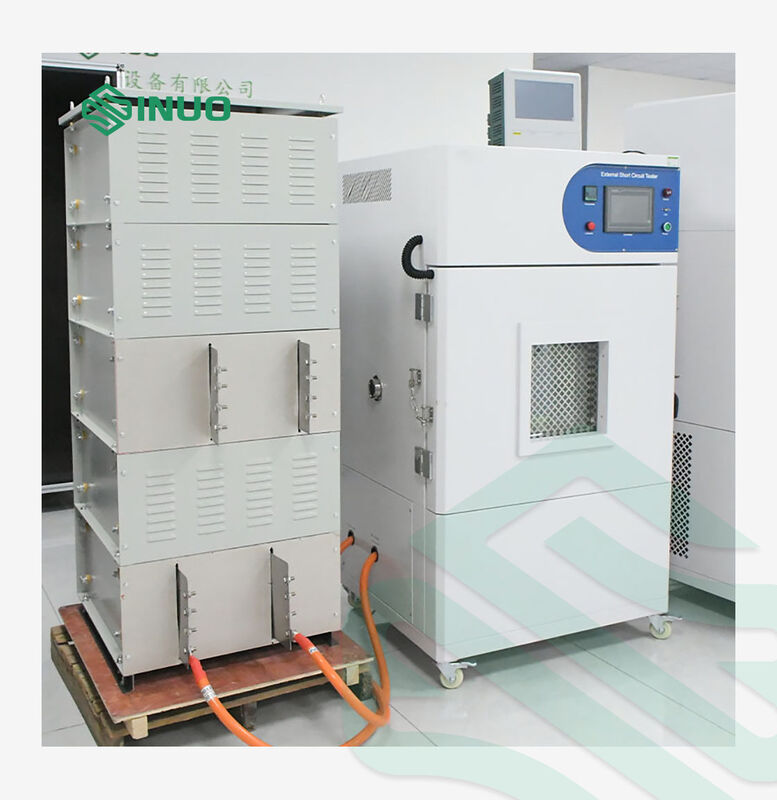

تستر اتصال کوتاه خارجی کنترل شده با دما IEC60086-4 بند 6.5

استانداردهای قابل اجرا:

این محصول مطابق با استاندارد UN38.3 بند 4.5 تست T.5، UL 1642، IEC 62619:2017 بند 7.2.1، IEC62133-1:2017 بند 7.3.2، IEC62133-2:2017 بند 7.3.1 و 7.3.2، IEC62133:2014 بند 7.3.2، 8.3.1، 8.3.2، IEC60086-4 بند 6.5.1، IEC60086-4 بند 6.5.8 6.5.9 و غیره است.

ویژگی‌های کلیدی

حداکثر جریان بار 1000 آمپر برای تست اتصال کوتاه باتری با جریان بالا
زمان پاسخ‌دهی DC کمتر از 5 میکروثانیه برای پاسخ‌دهی سریع به اتصال کوتاه
مقاومت داخلی 20 میلی‌اهم برای تست اتصال کوتاه خارجی کنترل شده
محدوده دما: دمای محیط +10 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
نظارت بر دمای سطح باتری 2 کاناله، محدوده -20 تا 800 درجه سانتی‌گراد
کنترل PLC + صفحه لمسی برای عملیات تست خودکار
ثبت جریان DC 0-1000 آمپر با دقت ±0.5% مقیاس کامل
تخلیه دود یکپارچه، تسکین فشار و حفاظت ایمنی ضد انفجار

عملکرد پایه:

عملیات و کنترل ساده: رابط کاربری انسان و ماشین با صفحه لمسی، کنترل ویرایش لمسی؛ باتری روی قفسه ترموستات قرار می‌گیرد. درب را ببندید و دکمه تست صفحه لمسی را فشار دهید تا تست به طور خودکار تکمیل شود.
ایمنی و ضد انفجار: جعبه‌های داخلی و خارجی از نظر طراحی تقویت شده‌اند.
طراحی زیبایی کلی: ظاهر زیبا و شیک.
جابجایی آسان به موقعیت: پایین تجهیزات با چرخ‌های جهانی و پایه‌های تراز برای تسهیل جابجایی و تثبیت تجهیزات طراحی شده است.

الزامات و مراحل تست:

پس از ورود تجهیزات به آزمایشگاه، فاصله بین جلو، عقب، چپ و راست تجهیزات را تنظیم کنید، پایه‌های تراز را تنظیم کنید تا پایه تراز شود و فنجان‌های چرخ را ثابت کنید.
سیم برق را به دستگاه وصل کنید و دستگاه را تست کنید. فقط در صورتی که مشکلی وجود نداشته باشد، می‌توانید وارد تست محصول شوید.

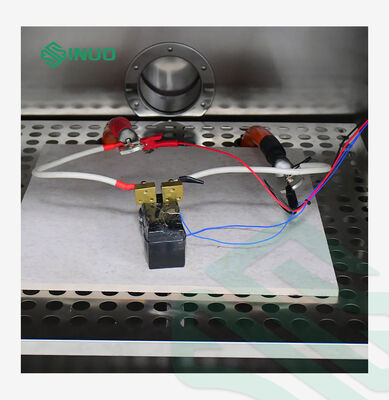

پارامترهای تست را تنظیم کنید، باتری را روی قفسه جعبه تست داخلی قرار دهید، درب را ببندید و تست را شروع کنید.
در طول تست، درب را نمی‌توان به دلخواه باز کرد تا زمانی که تست تکمیل شود. پس از اتمام زمان مشاهده، می‌توان درب را باز کرد تا باتری بررسی شود.

پارامترهای فنی:

نام	پارامترها
مدل	SN551-408L1000A
حداکثر جریان بار	1000 آمپر
زمان پاسخ‌دهی DC	کمتر از 5 میکروثانیه
مقاومت داخلی	20 میلی‌اهم
ابعاد محفظه داخلی	عرض 700 * ارتفاع 700 * عمق 600 میلی‌متر
روش کنترل	PLC و صفحه لمسی
جنس جعبه داخلی	فولاد ضد زنگ
نوار آب‌بندی	سیلیکون مقاوم در برابر خوردگی.
کنترل دما	دمای معمولی RT+10 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد (قابل تنظیم) نرخ افزایش دما 3±1 درجه سانتی‌گراد بر دقیقه تنظیم دما 0.5 درجه سانتی‌گراد یکنواختی دما: ±2 درجه سانتی‌گراد
شرایط توقف تست	1) دمای باتری 20% کمتر از اوج کاهش یابد؛ 2) زمان اتصال کوتاه
دمای سطح باتری	قابلیت نظارت بر تغییرات دما در طول تست سطح باتری
طراحی امنیتی پنل کنترل	پنل کنترل داخلی است و صفحه لمسی و دکمه‌ها توسط اشیاء خارجی یا بدن به اشتباه فشرده یا برخورد نمی‌کنند. ایمن‌تر است.
پنجره شیشه‌ای سکوریت	درب محفظه تست مجهز به پنجره شیشه‌ای سکوریت دو لایه به ابعاد 300*300 میلی‌متر است که امکان مشاهده واضح شرایط تست در محفظه تست را فراهم می‌کند.
طراحی پایین	4 چرخ جهانی برای جابجایی و حمل و نقل آسان وجود دارد. همچنین مجهز به 4 پایه فنجانی برای موقعیت‌یابی و تثبیت راحت تجهیزات است.
طراحی نورپردازی ضد انفجار	درب با چراغ‌های LED ضد انفجار با روشنایی بالا برای روشن کردن کل فضای تست طراحی شده است.
کانال ثبت جریان	1 کانال
محدوده ثبت جریان	0-1000 آمپر DC؛
دقت ثبت جریان	±0.5% مقیاس کامل
نرخ ثبت جریان	1 بار در ثانیه
کانال ثبت ولتاژ	1 کانال
محدوده ثبت ولتاژ	0 تا 100 ولت
دقت ثبت ولتاژ	±0.2% مقیاس کامل
نرخ ثبت ولتاژ	1 بار در ثانیه
کانال ثبت دما	1 کانال
محدوده ثبت دما	دمای محیط تا 100 درجه سانتی‌گراد
دقت ثبت دما	±2 درجه سانتی‌گراد
نرخ ثبت دما	1 بار در ثانیه
کانال ثبت دمای سطح باتری	2 کانال -20 تا 800 درجه سانتی‌گراد
اتصال کوتاه با کنترل از راه دور	امکان کنترل از راه دور تست اتصال کوتاه
ابعاد خارجی محفظه	تقریباً عرض 950 * عمق 950 * ارتفاع 1700 میلی‌متر (بسته به طراحی)
وزن محفظه	تقریباً 300 کیلوگرم
ولتاژ و فرکانس	220 ولت AC، 50 هرتز
توان کل	3 کیلووات
مانیتور

کنترل رابط کاربری انسان و ماشین	PLC برای کنترل کل عمل تست استفاده می‌شود؛ صفحه لمسی نمایش می‌دهد و پارامترهای کنترل را می‌توان با لمس ویرایش کرد. کل داده‌های تست و صفحه تست را می‌توان از طریق یک درایو فلش USB کپی کرد. فرمت داده‌ها CSV و فرمت تصویر JPG است. PLC: معرفی (1) کنترلر قابل برنامه‌ریزی میکرو (2) حافظه RAM داخلی با ظرفیت بالا تا 64 کیلوبایت (3) بالاترین سطح پردازش با سرعت بالا در صنعت 0.065 میکروثانیه بر دستورالعمل پایه (4) مقیاس کنترل: 16 تا 384 نقطه (شامل نقاط ورودی/خروجی CC-LINK) (5) تابع موقعیت‌یابی مستقل 3 محوره 100 کیلوهرتز داخلی (نوع خروجی ترانزیستور) (6) یک آداپتور قدرتمند و آسان برای استفاده را می‌توان به سمت چپ واحد پایه متصل کرد. صفحه لمسی (1) مانیتور: TFT 7 اینچی (2) وضوح تصویر: 800 * 480 نقطه (3) روشنایی: 300 (4) نسبت کنتراست: 500:1 (5) نوع نور پس‌زمینه: LED (6) عمر نور پس‌زمینه: بیش از 30,000 ساعت (7) رنگ: 16.7 میلیون (8) زاویه دید LCD (بالا/پایین/چپ/راست): 70/50/70/70
ترکیب اصلی	1: کنترل کنترل PLC + صفحه لمسی 2: سیستم گرمایش سیم گرمایش سرامیکی گرما تولید می‌کند و از طریق چرخ باد موتور گردش، گردش هوای افقی را اجبار می‌کند. هوای گرم در طول گردش به یکنواختی می‌رسد. دارای حفاظت در برابر دمای بیش از حد و عملکرد خاموش شدن خودکار در صورت بارگذاری بیش از حد است. 3: توابع کمکی شامل پنجره‌های شیشه‌ای ضد انفجار بصری؛ نورپردازی؛ تخلیه دود؛ تسکین فشار و ضد انفجار؛ و توابع جابجایی و تثبیت تجهیزات است.
شرایط منبع تغذیه منبع تغذیه ظرفیت حداکثر جریان کلید	AC220V تک فاز دو سیم + سیم زمین محافظ محدوده نوسان مجاز ولتاژ: AC (220±20) ولت محدوده نوسان مجاز فرکانس: (50±0.5) هرتز حدود 3.0 کیلووات 16 آمپر 25 آمپر
عملکرد تخلیه دود	یک دمنده قوی تخلیه دود با فشار منفی در بالای جعبه تست نصب شده است: حجم تخلیه دود 2.2 متر مکعب در دقیقه است. لوله اگزوز دمنده در قسمت بالای عقب جعبه خارجی قرار دارد: لوله اگزوز فولادی ضد زنگ SUS201 مستقیماً قطر 60 میلی‌متر است.
ایمنی و ضد انفجار	درب مجهز به شیشه ضد انفجار سکوریت با ضخامت 20 میلی‌متر و شبکه فولادی ضد زنگ ضد انفجار است.
	دنده‌های تقویت کننده در داخل درب جوش داده شده‌اند تا درب قوی‌تر شده و استحکام آن افزایش یابد.
	قفل درب لولایی خارجی از لوازم جانبی استاندارد با استحکام بالا استفاده می‌کند. نصب و تعویض آن ایمن و آسان است.
