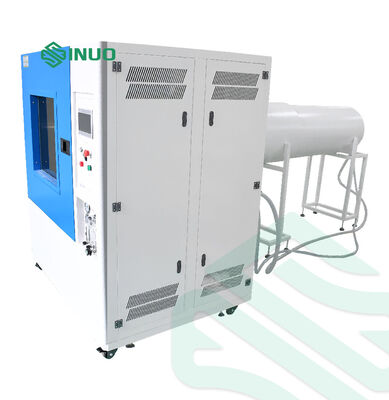

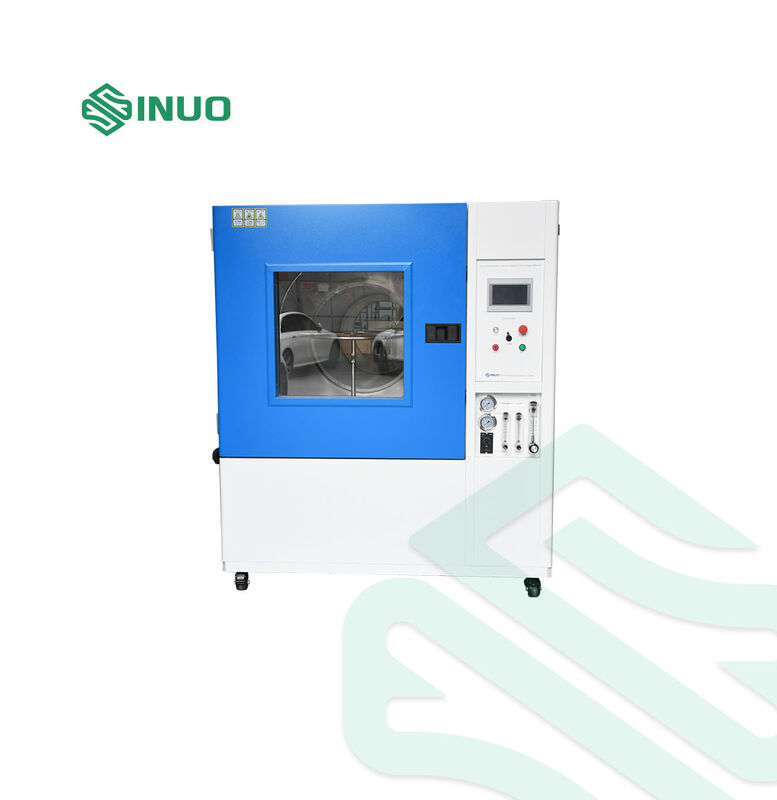

IEC 60529 IPX5 IPX6 تجهیزات آزمایش آب پاشی با فشار بالا اتاق ضد آب

نرخ جریان آباین محفظه که برای محصولات الکتریکی، الکترونیکی، روشنایی و خودرو مناسب است، از تست ضد آب برای توسعه محصول، بازرسی کیفیت و تأیید انطباق پشتیبانی می کند.ویژگی های کلیدیتست جت آب IPX5 و IPX6مجهز به دو نازل اسپری فولاد ضد زنگ اختصاصی:
IPX5: نازل Ø6.3 میلی مترIPX6: نازل Ø12.5 میلی متراین سیستم دو سطح تست جت آب پرفشار را در یک محفظه تست پشتیبانی می کند.جریان و فشار آب قابل تنظیم30-200 کیلو پاسکال، قابل تنظیم بر اساس نرخ جریان

صفحه گردان موتوری

• صفحه گردان با قطر 1600 میلی متر با سرعت قابل تنظیم 1-7 دور در دقیقه می چرخد و به قرار گرفتن سطوح مختلف نمونه در معرض جت آب کمک می کند.عملکرد صفحه لمسی
• کنترلر صفحه لمسی LCD به اپراتورها اجازه می دهد تا زمان تست را تنظیم کرده و فرآیند تست را به راحتی کنترل کنند.ساختار فولاد ضد زنگ SUS304

محفظه و لوله کشی اسپری از فولاد ضد زنگ SUS304 برای دوام و مقاومت در برابر قرار گرفتن مداوم در معرض آب ساخته شده است.

استانداردشرحIEC 60529

EN 60598

نرخ جریان آباین سیستم از طریق یک سیستم گردش آب پرفشار حلقه بسته کار می کند.آب در مخزن در پایین محفظه ذخیره می شود. در طول تست، پمپ آب را از مخزن کشیده و قبل از تحویل از طریق لوله کشی اسپری فولاد ضد زنگ، آن را تحت فشار قرار می دهد.زمان تست از پیش تعیین شده: 0 ثانیه تا 99 ساعت 59 دقیقه 59 ثانیه، آزادانه قابل تنظیمنرخ جریان آب و فشار اسپری در طول تست نظارت می شود و آب جمع آوری شده و برای گردش مداوم به مخزن بازگردانده می شود.

پارامترهای فنی اصلی

2000*2000*1000 میلی متر (عرض*عمق*ارتفاع)تقریباً 4800*2060*1800 میلی متر (عرض*عمق*ارتفاع)

کنار محصولفاصله نازل تا نمونه30-200 کیلو پاسکال، قابل تنظیم بر اساس نرخ جریان
قطر دهانه نازل
IPX5:φ6.3 میلی متر IPX6:φ12.5 میلی متر
نرخ جریان آبIPX5:12.5±0.625 (لیتر در دقیقه) IPX6:100±5 (لیتر در دقیقه)قطر لوله
شلنگ های پرفشار 1/4 اینچی و 1 اینچی، هر کدام 1 عددفشار اسپری آب30-200 کیلو پاسکال، قابل تنظیم بر اساس نرخ جریان

1-7 دور در دقیقه	مدت زمان اسپری
3، 10، 30، 9999 دقیقه، قابل تنظیم	زمان کارکرد
1-9999 دقیقه، قابل تنظیم
سیستم گردش آب	گردش مداوم آب
فشار سنج	فشار اسپری آب را نمایش می دهد
سیستم کنترل	سیستم کنترل صفحه لمسی خود توسعه یافته (Teelong)
سیستم اسپری	پمپ آب، فشار سنج و پشتیبانی لوله اسپری ثابت
جنس لوله اسپری	فولاد ضد زنگ
جنس محفظه	فولاد ضد زنگ SUS304
کنترل الکتریکی	کنترلر: کنترلر صفحه لمسی LCD
زمان تست: 1-999,999 دقیقه، قابل تنظیم	کنترل صفحه گردان: موتور دنده ای با تنظیم سرعت پایدار
فشار سنج: فشار سنج صفحه ای برای نمایش فشار هر سطح تست	فلومتر: فلومتر آب دیجیتال برای نمایش نرخ جریان هر سطح تست
کنترل جریان و فشار: شیر دستی برای تنظیم جریان و فشار؛ فلومتر دیجیتال نرخ جریان را نمایش می دهد، در حالی که فشار سنج فنری با روکش فولاد ضد زنگ فشار را نمایش می دهد	زمان تست از پیش تعیین شده: 0 ثانیه تا 99 ساعت 59 دقیقه 59 ثانیه، آزادانه قابل تنظیم
محیط عملیاتی	دمای محیط: دمای اتاق 10-35 درجه سانتیگراد؛ میانگین دما ≤28 درجه سانتیگراد در 24 ساعت
رطوبت نسبی: ≤85% RH	منبع تغذیه: 380 ولت 50 هرتز، سه فاز پنج سیم + زمین محافظ؛ مقاومت زمین <4 Ω؛ کاربر موظف است یک کلید قطع کننده مدار اختصاصی یا سوئیچ برق با ظرفیت مناسب در محل نصب، منحصراً برای این تجهیزات فراهم کند.
توان: تقریباً 4 کیلو وات	سیستم حفاظت: حفاظت از نشتی، حفاظت از توالی فاز و نشانگر هشدار
