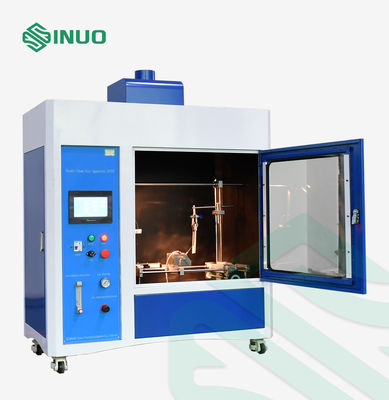

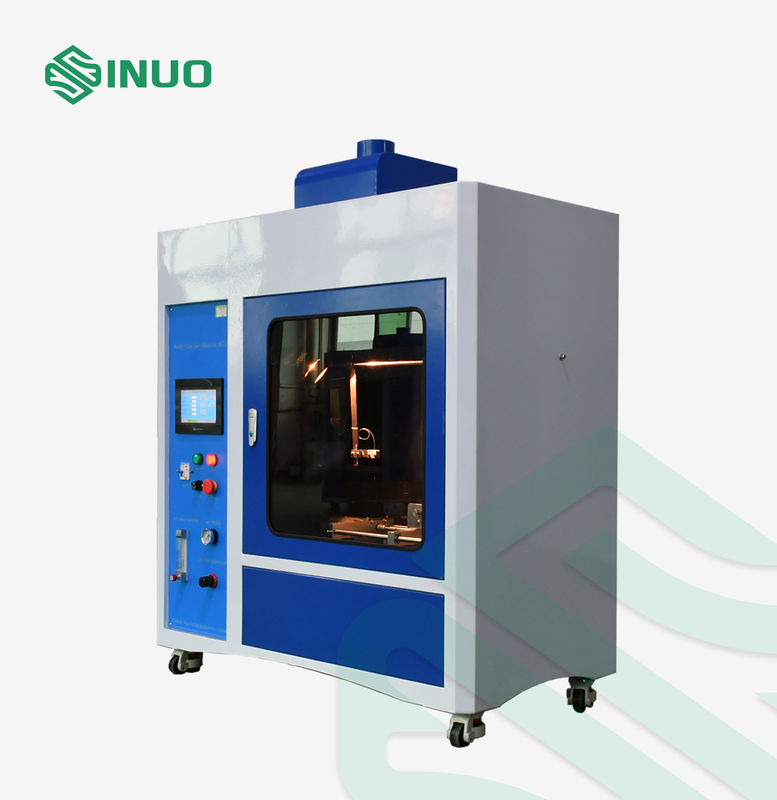

IEC 60695-11-5 آزمایش کننده شعله سوزن با کنترل PLC و صفحه لمسی

دستگاه تست شعله سوزنی برای ارزیابی خطر آتش‌سوزی محصولات الکتریکی و الکترونیکی، قطعات، مواد عایق و مواد جامد قابل اشتعال تحت شرایط خطا طراحی شده است.

این تستر یک شعله سوزنی کنترل شده را در زاویه مشخص به نمونه آزمایش اعمال می‌کند و ارزیابی می‌کند که آیا ماده مشتعل می‌شود و همچنین مدت زمان شعله و رفتار احتراق پس از قرار گرفتن در معرض.

این تجهیز مطابق با IEC 60695-11-5 طراحی شده و برای تست شعله سوزنی تحت شرایط تست مشخص مناسب است.

با کنترل PLC و صفحه لمسی رنگی 7 اینچی، SN773 عملکرد خودکار تست و نظارت راحت پارامترها را برای کاربردهای آزمایشگاهی و کنترل کیفیت فراهم می‌کند.

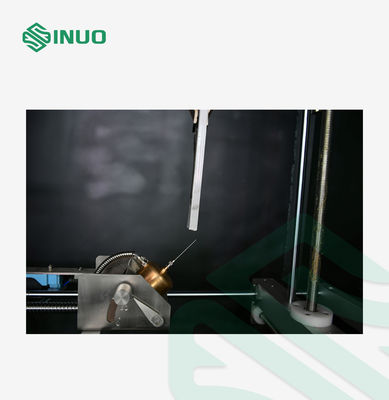

این تست از یک مشعل سوزنی که با گاز بوتان تامین می‌شود استفاده می‌کند. مشعل در زاویه45 درجهنسبت به نمونه در طول تست قرار می‌گیرد.

یک شعله مشخص برای مدت زمان لازم به نمونه اعمال می‌شود. خطر آتش‌سوزی بر اساس عواملی از جمله ارزیابی می‌شود:

• آیا نمونه مشتعل می‌شود
• آیا احتراق پس از اعمال شعله ادامه می‌یابد
• مدت زمان سوختن
• انتشار شعله یا رفتار احتراق

این تست به ارزیابی مقاومت مواد و قطعات در برابر اشتعال ناشی از یک شعله خارجی کوچک تحت شرایط غیرعادی یا خطا کمک می‌کند.

سیستم کنترل PLC توالی تست را خودکار می‌کند و تکرارپذیری تست را بهبود می‌بخشد.

یک رابط کاربری صفحه لمسی کاربرپسند به اپراتورها اجازه می‌دهد تا پارامترهای تست را به راحتی تنظیم و نظارت کنند.

ارتفاع شعله قابل تنظیم به 12 ± 1 میلی‌متر است و می‌توان آن را با استفاده از گیج ارتفاع شعله ارائه شده بررسی کرد.

تایمر یکپارچه از اندازه‌گیری دقیق مدت زمان اشتعال و احتراق پشتیبانی می‌کند.

روش تست شامل یک سیستم پیش‌نویس هوای مستقل برای کمک به حفظ شرایط تست مورد نیاز است.

پارامتر/مدل	SN773
ولتاژ کاری	AC 220V/50Hz
کنترل	PLC
نمایشگر	صفحه لمسی رنگی 7 اینچی
دستگاه زمان‌بندی	9999X0.1S
احتراق‌کننده	سوراخ داخلی φ0.5mm ± 0.1mm، قطر خارجی ≤ φ0.9mm، طول ≥ 35mm، فولاد ضد زنگ
زاویه احتراق	شیب 45 درجه (تست) یا عمودی (هنگام تنظیم ارتفاع شعله)
ارتفاع شعله	12±1 میلی‌متر قابل تنظیم (با گیج ارتفاع شعله)
دسته گاز	95% بوتان (می‌توان از گاز فندک بطری استفاده کرد)
محدوده تست دما	0~1000℃
الزامات گرمایش شعله	از 100 تا 700 درجه، زمان برای مقادیر استاندارد در عرض 23.5S±1S
ترموکوپل دما	سیم K-Thermocouple نیکل-کروم/نیکل-آلومینیوم زرهی φ0.5

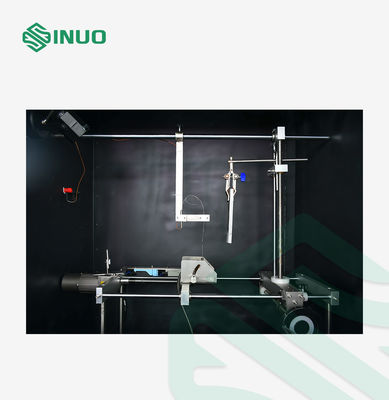

کارگاه	0.5 متر مکعب، محفظه فولادی ضد زنگ، پس‌زمینه سیاه یوگون
فرآیند تست	کنترل خودکار فرآیند تست، پیش‌نویس هوای مستقل
تنظیم اندازه حجم	تنظیم فلومتر
لوازم جانبی	یک تخته کاج سفید *1 کاغذ دستمال *5 گیج ارتفاع شعله طبق شکل A.3 *1 یک کنترل از راه دور *1: یک لوله اگزوز فویل آلومینیومی *1
اندازه و وزن تجهیزات	1100mm* 550mm* 1100mm، 120KGS
مطابق با استاندارد	IEC 60695-11-5، و غیره.
