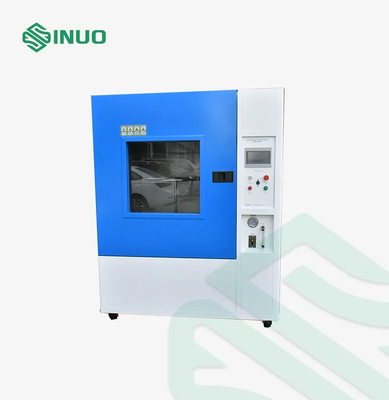

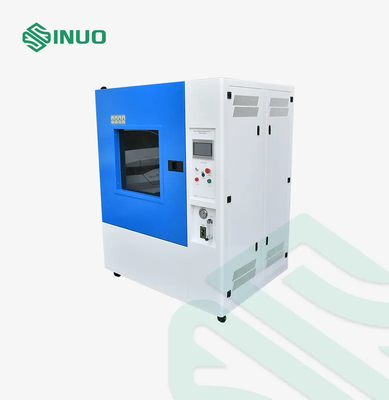

تجهیزات تست ضد چکه الکترونیک هوانوردی غیرنظامی DO-160G با سرعت چکه 140 لیتر بر متر مربع در ساعت

تجهیزات تست ضد چکه الکترونیک هوانوردی غیرنظامی DO-160G با سرعت چکه 140 لیتر بر متر مربع در ساعت

نام تجاری:	Sinuo
شماره مدل:	SN4423
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زمان تست:

0-99.9 دقیقه

ارتفاع چکیدن:

0-500 میلی متر

سرعت چکه کردن:

140 لیتر در متر مربع در ساعت

فاصله قطره ای:

25mm×25mm

منطقه چکه:

WD=800×800mm

قطر قطره:

0.01±0.33 میلی متر

جعبه داخلی:

WDH=1000×1000mm×1000mm

جعبه بیرونی:

WDH=1280×2050mm×2150mm

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

محفظه تست ضد چکه 140 لیتر در متر مربع در ساعت

محفظه تست ضد آب ارتفاع چکه 0-500 میلی متر

تجهیزات تست قطره ای فولاد ضد زنگ SUS304

توضیحات محصول

DO-160G تجهیزات آزمایش ضد قطره برای هواپیمایی غیرنظامی

خلاصه ی محصول

تجهیزات آزمایش ضد قطره ای DO-160G برای هواپیمایی غیرنظامی برای آزمایش ضد آب تجهیزات هواپیمایی در هوا و تجهیزات هواپیمایی که در معرض آب در حال سقوط یا قطره زدن در طول عملیات هواپیما قرار دارند طراحی شده است..

این سیستم یک محیط کنترل شده آب قطره ای را بر روی نمونه آزمایش شبیه سازی می کند و به ارزیابی اینکه آیا محفظه و تجهیزات می توانند عملکرد مورد نیاز را پس از قرار گرفتن در معرض آب حفظ کنند، کمک می کند.

هدف آزمایش

این آزمایش برای بررسی اینکه آیا تجهیزات هواپیمایی نوع W می توانند عملکرد مناسب را در معرض محیط آب قطره دار حفظ کنند، طراحی شده است.آن عملکرد حفاظت از محفظه محصول را در برابر قطرات آب ارزیابی می کند..

اصل آزمون

دستگاه جریان آب را کنترل می کند تا به میزان قطره ریزی مورد نیاز 140 لیتری/متر در ساعت برسد.آن را به تولید یک جریان آب یکنواخت در سراسر سطح محفظه نمونه آزمایش برای شبیه سازی محیط قطره مشخص.

ساختار و ویژگی های تجهیزات

این سیستم جریان آب را کنترل می کند تا نرخ قطره زدن 140 لتر/م2 در ساعت را حفظ کند و توزیع یکنواخت آب را در سراسر سطح محفظه نمونه فراهم می کند.

منبع برق

AC 220 V ± 5٪، 50 هرتز

محیط عملیاتی

تجهیزات باید در شرایط زیر نصب و استفاده شوند:

ماده	الزامات
دمای محیط	15°35°C
رطوبت نسبی	25 ٪ 75٪ RH
فشار جوی	۸۶٫۱۰۶ کیپا (۸۶۰٫۱۰۶۰ مبار)
نصب	زمین مسطح با روشنایی مناسب
ایمنی برق	سوئیچ یا سوکت ضد آب
آب و فاضلاب	امکانات خوب ورودی و تخلیه آب

منبع آب

استفاده از آب تمیز یا آب لوله کشی بدون آلودگی. این تجهیزات مجهز به دستگاه تمیز کردن و فیلتر کردن آب است تا کیفیت آب مناسب را برای آزمایش قطره گیری تضمین کند.

پارامترهای فنی:

کنترل و عملیات	سیستم کنترل هوشمند PLC و صفحه لمسی
ابعاد داخل و خارج جعبه	جعبه داخلی WDH=1000×1000mm×1000mm، جعبه بیرونی WDH=1280×2050mm×2150mm
منطقه آزمایش قطره زدن	WD=800×800mm، اندازه های دیگر می تواند سفارشی شود
ارتفاع قطره	فاصله بین سوزن و نمونه 0-500mm است، با تنظیم ارتفاع turntable یا بالا بردن نمونه
سرعت قطره زدن (جريان آب)	140L/m2/h، تنظیم خودکار، به شکل استاندارد A مراجعه کنید، دستگاه از یک اندازه گیری جریان الکترونیکی برای کنترل مقدار آب تزریق شده در مخزن آب استفاده می کند،به طوری که خروجی آب سوزن با الزامات استاندارد مطابقت داشته باشد
طرح طرحی

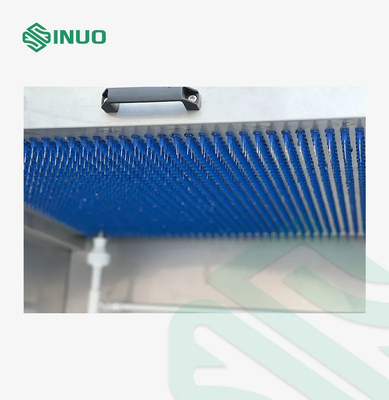

قطر سوراخ دریچه قطره باران	0.33mm±0.01mm
فاصله سوراخ قطره	25mm×25mm، ترتیب ماتریس
نظارت بر دمای مایع، نظارت بر دمای محیط	دستگاه مجهز به ترموستات است که می تواند نمونه را گرم کند. اطمینان حاصل کنید که دمای نمونه حداقل 10 درجه سانتیگراد بالاتر از دمای آب است.پارامترهای دمایی بر اساس JJF1101 محدود می شوند..تاثيري در درجه حرارت در اتاق آزمايش داشته باشيد

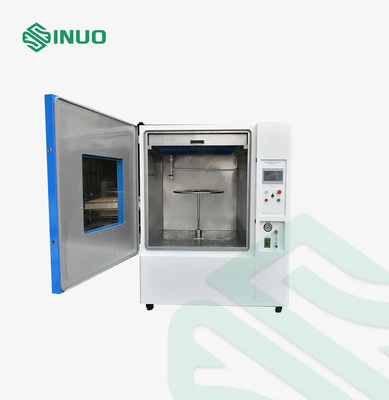

مکان جعبه قطره	در بالای جعبه داخلی قرار دارد، موقعیت ثابت.
زمان آزمایش	0-99.9دقيقه، ميتونه از قبل تنظیم بشه.
مواد جعبه	جعبه داخل از فولاد ضد زنگ SUS304 ساخته شده است.
سیستم گردش آب	ورودی آب دارای یک دستگاه فیلتر تمیز کننده است و آب قطرات آزمایش به طور خودکار از طریق شاسی به مخزن آب جمع آوری می شود و می تواند بازیافت شود.
حفاظت از ایمنی	حفاظت از توالی فاز، حفاظت از نشت، حفاظت از کمبود آب، حفاظت غیرطبیعی
