IEC 62368-1 Annex D تستر ولتاژ ضربه‌ای برای تست فاصله هوایی و خزشی الکتریکی

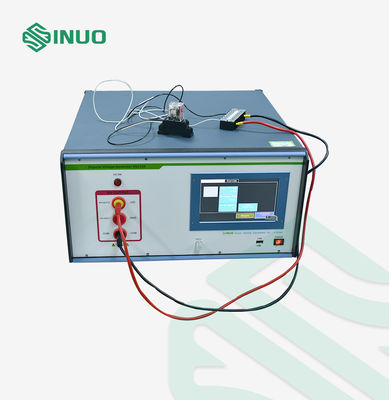

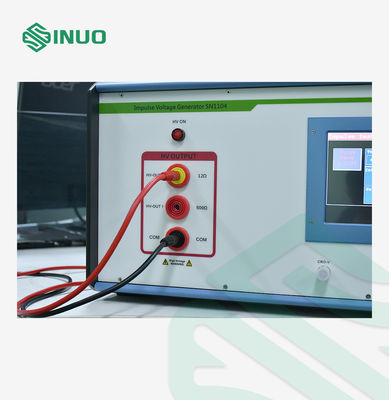

مولد تست ضربه‌ای SN1104-2 یک دستگاه تست ضربه‌ای حرفه‌ای ولتاژ بالا است که مطابق با الزامات IEC 62368-1:2018 بند 5.4.2، بند 5.5.8، ضمیمه D، ضمیمه G.10 و جدول D.1 مدار 1 طراحی شده است.

این دستگاه عمدتاً برای ارزیابی قابلیت تحمل اضافه ولتاژ گذرا، تأیید فاصله الکتریکی و فاصله خزشی، و تشخیص عملکرد شکست عایق محصولات الکترونیکی و الکتریکی استفاده می‌شود.

این تجهیز به طور گسترده در آزمایشگاه‌های ایمنی و تولیدکنندگان برای تست لوازم خانگی، تجهیزات صوتی/تصویری، تجهیزات فناوری اطلاعات و محصولات الکترونیکی مشابه کاربرد دارد.

مولد تست ضربه‌ای یک پالس ولتاژ بالا مشخص را به نمونه تست اعمال می‌کند تا شرایط اضافه ولتاژ گذرا را شبیه‌سازی کند.

در طول تست:

1. مولد یک ولتاژ ضربه‌ای از پیش تعیین شده را به نمونه خروجی می‌دهد.
2. سیستم عایق تحت تنش الکتریکی گذرا قرار می‌گیرد.
3. در صورت وقوع شکست عایق، نمونه ممکن است جرقه قابل مشاهده یا تخلیه صوتی تولید کند.
4. نتیجه تست با مشاهده تغییرات پاسخ ولتاژ و عملکرد عایق ارزیابی می‌شود.

این تست به تعیین اینکه آیا محصولات الکتریکی حفاظت عایق کافی در برابر جهش‌های ولتاژ غیرمنتظره دارند، کمک می‌کند.

• حداکثر ولتاژ خروجی تا 6 کیلو ولت
• پشتیبانی از تست ضربه‌ای با قطبیت مثبت و منفی

• شکل موج ولتاژ ضربه‌ای را مطابق با الزامات IEC 62368-1 تولید می‌کند
• تأیید شکل موج را می‌توان با یک اسیلوسکوپ خارجی انجام داد

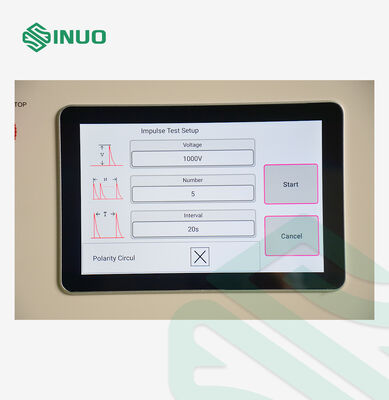

• زمان فاصله ضربه قابل تنظیم
• چرخه‌های ضربه قابل برنامه‌ریزی برای تست تکراری

• مناسب برای آزمایشگاه‌های صدور گواهینامه، بخش‌های تحقیق و توسعه، و تولیدکنندگان الکترونیک

پارامترهای فنی:

• ✔ طراحی شده برای تست ایمنی الکتریکی IEC 62368-1
• ✔ قابلیت خروجی ولتاژ ضربه‌ای 6 کیلو ولت
• ✔ پشتیبانی از تست قطبیت مثبت و منفی
• ✔ چرخه‌های ضربه قابل تنظیم برای ارزیابی تکرارپذیری
• ✔ مناسب برای آزمایشگاه‌های انطباق جهانی و تولیدکنندگان
• ✔ راه حل حرفه‌ای برای تست اضافه ولتاژ گذرا و عایق
